Y-formad avledningsventil

Y-formade avledningsventiler är viktiga flödeskontrollkomponenter utformade för att styra, dela eller kombinera vätske- eller gasflöde i rörledningssystem. Med en Y-formad struktur möjliggör dessa ventiler mjuk flödesavledning samtidigt som de minskar turbulens och tryckförluster, vilket gör dem lämpliga för industriell bearbetning, energisystem och vätskedistributionstillämpningar.

Produktfunktion och tillämpning

Y-formade avledningsventiler har en unik vinklad kropp designad för att dela en enda gaskälla i två separata grenledningar med minimal turbulens. Deras primära egenskap är den integrerade flödesavledningen som eliminerar behovet av extra T-kopplingsbeslag, vilket minskar potentiella läckagevägar. De används ofta i anslutningar med dubbla apparater, som att dela en huvudgasledning för både en ugn och en varmvattenberedare i trånga grovkök.

Produktparameter

Teknisk specifikation

Nominellt tryck: 1,6 MPa

Arbetsmedium: inhemsk stadsgas, naturgas, flytande petroleumgas (LPG)

Driftstemperatur: -10°C ≤ T ≤ 80°C

Gängan överensstämmer med ISO 228-standarden

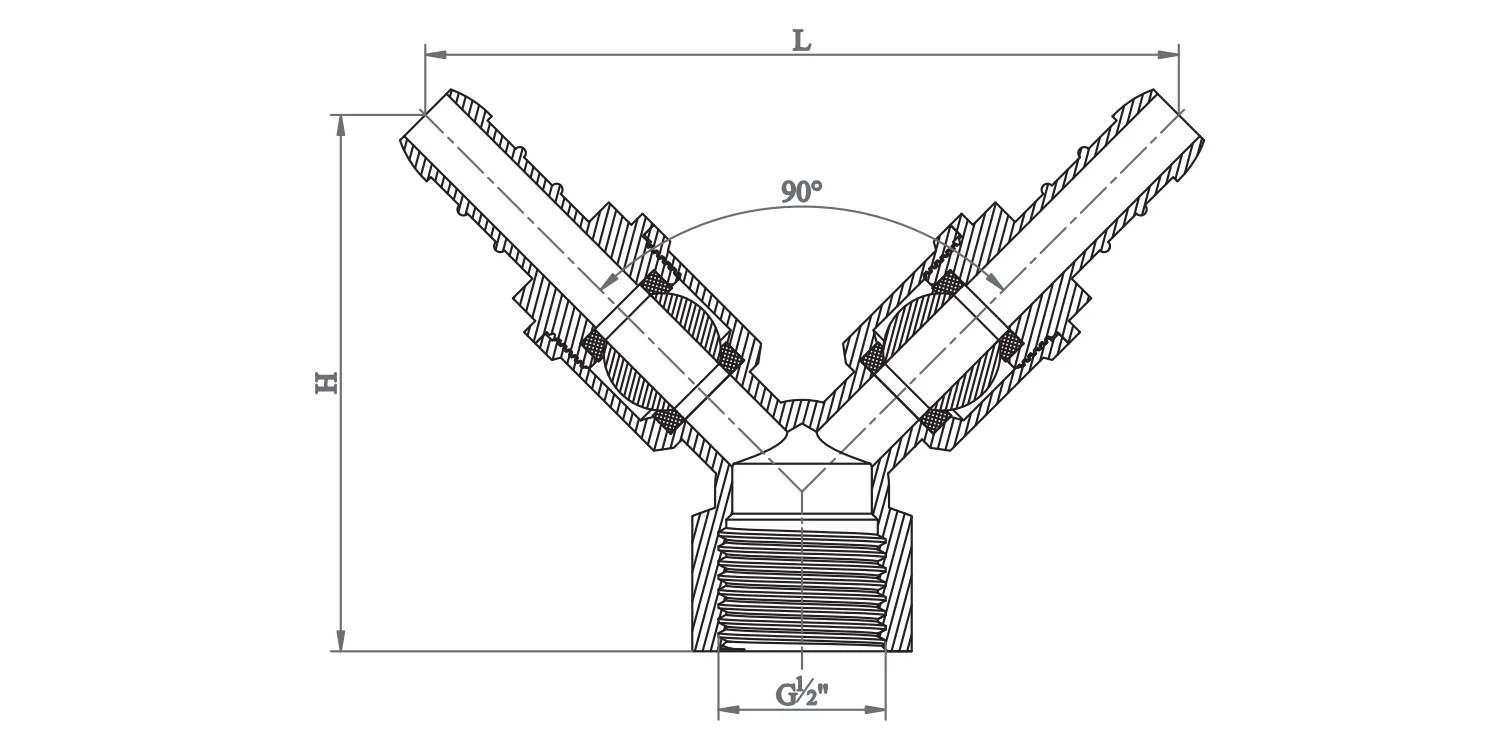

Produktdimension

Installationsriktlinjer

Professionell installation: Y-formade avledningsventiler måste installeras av certifierade gastekniker. Se till att gastillförseln är avstängd och att arbetsområdet är väl ventilerat.

Trådintegritet: Använd endast gasklassad PTFE-tejp (vanligtvis gul) eller specialiserad rördope. Applicera tätningsmedel endast på hangängor, se till att inget överskott av material kommer in i ventilhuset för att blockera tätningen.

Momenthantering: Använd en lämplig skiftnyckel på ventiländen närmast röret. Dra inte åt för hårt, eftersom överdriven kraft kan spricka ventilhuset eller skada de inre sätena, vilket leder till farliga läckor.

Läcktestning: Efter installationen, använd aldrig en låga för att kontrollera läckor. Applicera en certifierad läckagedetektionslösning eller tvålvatten på alla leder; bubblor indikerar en läcka som måste åtgärdas omedelbart.

Bruksanvisning

Funktion: Y-formade avledningsventiler är endast för på/av-service. De måste förbli i helt öppet eller helt stängt läge. Partiell öppning kan orsaka säteserosion och tätningsfel.

Handtagsposition: Handtaget fungerar som en visuell indikator. När handtaget är parallellt med röret är ventilen ÖPPEN; när den är vinkelrät är den STÄNGD.

Manuell drift: Dessa ventiler är designade för manuell drift. Använd inte verktyg eller "cheater bars" för att vrida på handtaget. Om en ventil är svår att manövrera behöver den troligen bytas ut.

Inspektion & Underhåll

Periodiska kontroller: Inspektera Y-formade avledningsventiler minst två gånger om året för tecken på korrosion, handtagsskador eller gaslukt. Cykla ventilen (öppna/stäng) med jämna mellanrum för att säkerställa att kulan inte fastnar.

Ingen demontering: På grund av kritiska säkerhetstoleranser, försök inte ta isär eller reparera de interna komponenterna i en gasventil. Om ventilen läcker eller inte stängs av, byt ut hela enheten omedelbart.

Miljö: Håll det Y-formade avledningsventilområdet fritt från frätande kemikalier eller hög fuktansamling, vilket kan försämra mässingskroppen eller spindeltätningarna med tiden.

Nödprotokoll: I händelse av en gasläcka, stäng omedelbart huvudventilen uppströms, evakuera området och kontakta räddningstjänsten.
