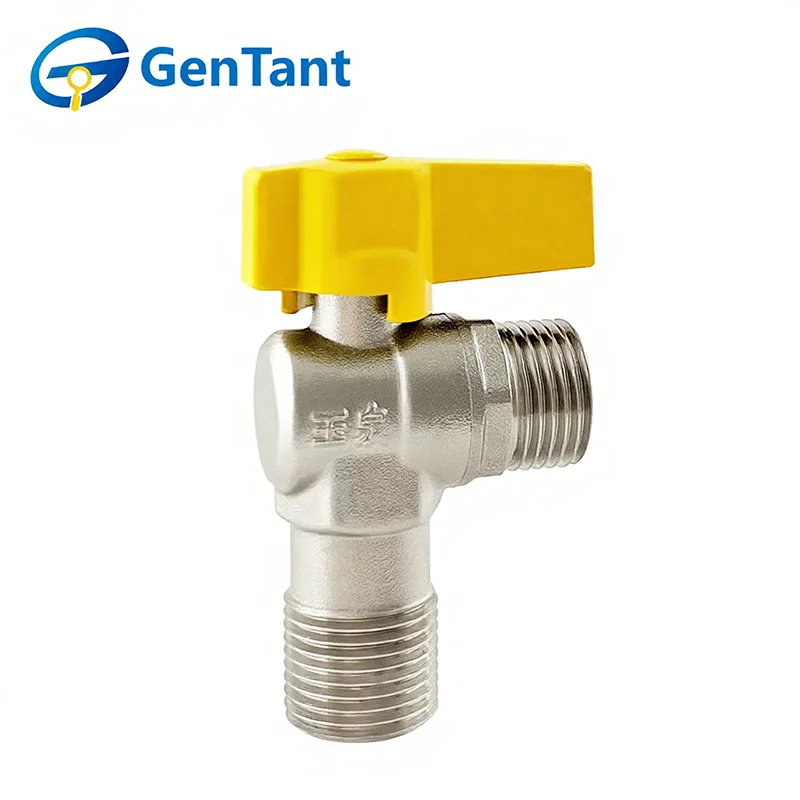

Gasvinkelkulventil

Gasvinkelkulventiler är viktiga styrenheter som används i gasledningssystem för att stänga av eller reglera gasflödet där en förändring i flödesriktningen krävs. Med en vinklad kroppsdesign och en precisionskulmekanism erbjuder dessa ventiler snabb drift, tät tätning och pålitlig prestanda, vilket gör dem lämpliga för bostads-, kommersiella och industriella gastillämpningar.

Produktfunktion och tillämpning

Gasvinkelkulventiler har en 90-graders inlopps-till-utloppskonfiguration, vilket gör dem till den perfekta lösningen för platsbesparande installationer i trånga hörn. Deras primära egenskap är den kompakta vinklade kroppen, som eliminerar behovet av extra armbågsfästen, vilket minskar arbetskraft och läckagepunkter. Dessa används i stor utsträckning i väggmonterade pannanslutningar och gasspisanslutningar, vilket ger en ren, professionell finish för apparatinstallatörer.

Produktparameter

Teknisk specifikation

Nominellt tryck: 1,6 MPa

Arbetsmedium: inhemsk stadsgas, naturgas, flytande petroleumgas (LPG)

Driftstemperatur: -10°C ≤ T ≤ 80°C

Gängan överensstämmer med ISO 228-standarden

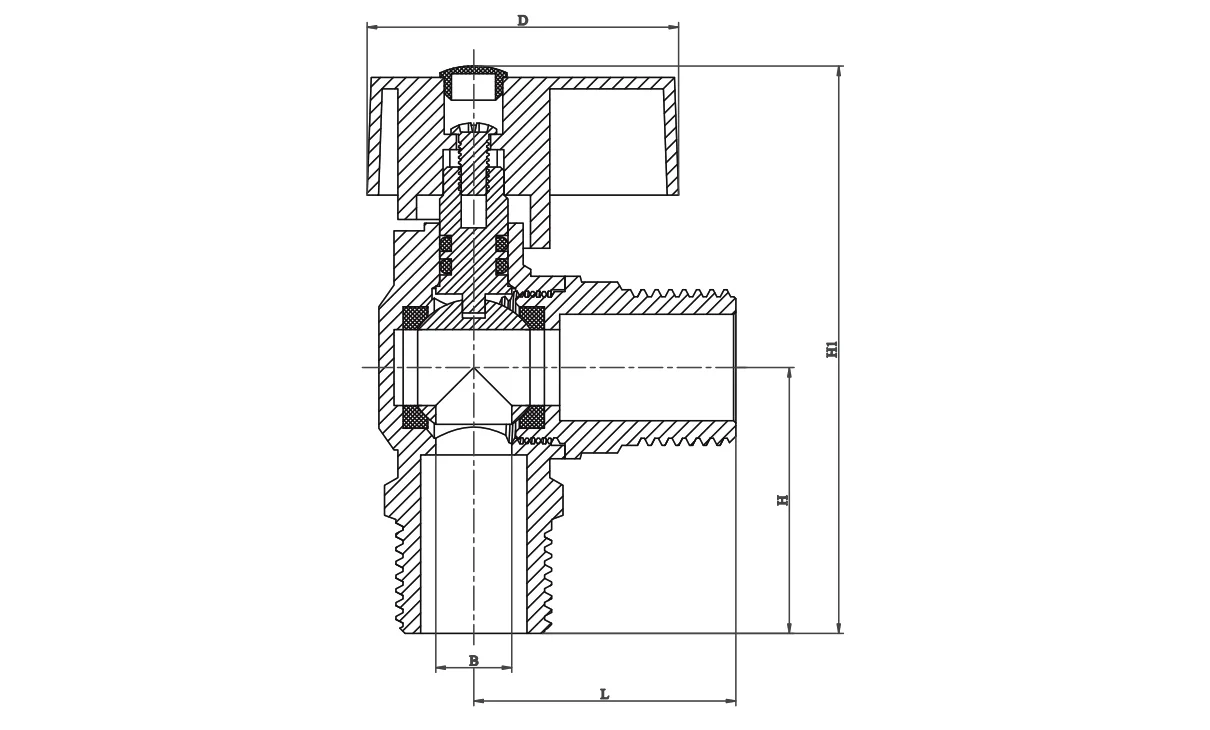

Produktdimension

Installationsriktlinjer

Professionell installation: Gasvinkelkulventiler måste installeras av certifierade gastekniker. Se till att gastillförseln är avstängd och att arbetsområdet är väl ventilerat.

Trådintegritet: Använd endast gasklassad PTFE-tejp (vanligtvis gul) eller specialiserad rördope. Applicera tätningsmedel endast på hangängor, se till att inget överskott av material kommer in i ventilhuset för att blockera tätningen.

Momenthantering: Använd en lämplig skiftnyckel på ventiländen närmast röret. Dra inte åt för hårt, eftersom överdriven kraft kan spricka ventilhuset eller skada de inre sätena, vilket leder till farliga läckor.

Läcktestning: Efter installationen, använd aldrig en låga för att kontrollera läckor. Applicera en certifierad läckagedetektionslösning eller tvålvatten på alla leder; bubblor indikerar en läcka som måste åtgärdas omedelbart.

Bruksanvisning

Funktion: Gasvinkelkulventiler är endast för på/av-service. De måste förbli i helt öppet eller helt stängt läge. Partiell öppning kan orsaka säteserosion och tätningsfel.

Handtagsposition: Handtaget fungerar som en visuell indikator. När handtaget är parallellt med röret är ventilen ÖPPEN; när den är vinkelrät är den STÄNGD.

Manuell drift: Dessa gasvinkelkulventiler är designade för manuell drift. Använd inte verktyg eller "cheater bars" för att vrida på handtaget. Om en ventil är svår att manövrera behöver den troligen bytas ut.

Inspektion & Underhåll

Periodiska kontroller: Inspektera ventilerna minst två gånger om året för tecken på korrosion, handtagsskador eller gaslukt. Cykla ventilen (öppna/stäng) med jämna mellanrum för att säkerställa att kulan inte fastnar.

Ingen demontering: På grund av kritiska säkerhetstoleranser, försök inte ta isär eller reparera de interna komponenterna i en gasventil. Om ventilen läcker eller inte stängs av, byt ut hela enheten omedelbart.

Miljö: Håll ventilområdet fritt från frätande kemikalier eller hög fuktansamling, vilket kan försämra mässingskroppen eller spindeltätningarna med tiden.

Nödprotokoll: I händelse av en gasläcka, stäng omedelbart huvudventilen uppströms, evakuera området och kontakta räddningstjänsten.
