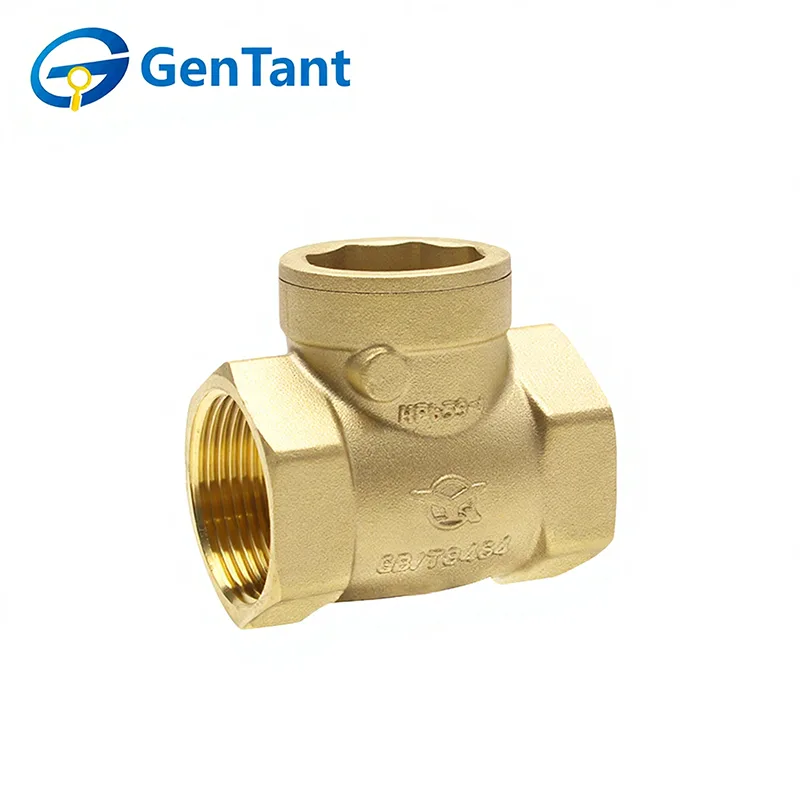

Horisontell backventil

Den horisontella backventilen är en kritisk flödeskontrollanordning konstruerad för att tillåta vätskeflöde i en riktning samtidigt som det automatiskt förhindrar omvänt flöde, eller tillbakaflöde, i ett rörledningssystem. Dess primära funktion är att skydda pumpar, kompressorer och annan känslig utrustning från skador orsakade av tryckstötar eller omvänd cirkulation när flödet stannar. Genom att säkerställa enkelriktat flöde bibehåller det systemets effektivitet, förhindrar vattenslag och säkerställer processintegriteten i applikationer som sträcker sig från vattenförsörjning och VVS-system till industriell bearbetning och bevattning. Designad specifikt för horisontell rörledningsinstallation, dess kompakta inre mekanism och kroppsorientering är optimerade för utrymmeseffektivitet och tillförlitlig drift under varierande tryckförhållanden.

Produktfunktion och tillämpning

Ansökan

En horisontell backventil av koppar, även känd som envägsventil eller backventil, fungerar för att förhindra återflöde av medium i rörledningar. Bottenventilen på en vattenpumps sugrör anses också vara en typ av backventil. Dessa är automatiska ventiler, där öppnings- och stängningskomponenterna är beroende av själva mediets flöde och kraft. De används främst i rörledningar som kräver att mediet strömmar i endast en riktning, vilket förhindrar olyckor orsakade av omvänt flöde.

Särdrag

Material och process: Tillverkad av högkvalitativt kopparmaterial med hjälp av en varmsmidningsprocess.

Arbetsmedium: Lämplig för olika medier inklusive vatten, olja och gas.

Arbetstemperatur: Drift inom ett temperaturområde på -10°C till ≤120°C.

Maximalt arbetstryck: Designat för att motstå ett maximalt tillåtet arbetstryck (PN) på 16 bar.

Produktparameter

Typ av gängad anslutning

DN15 (1/2"), DN20 (3/4"), DN25 (1"), DN32 (1-1/4"), DN40 (1-1/2"), DN50 (2")

Huvudmaterial

①Ventilhus, ventilkåpa, ventilplatta: HPb59-1

② Tätningselement: Silikongummi

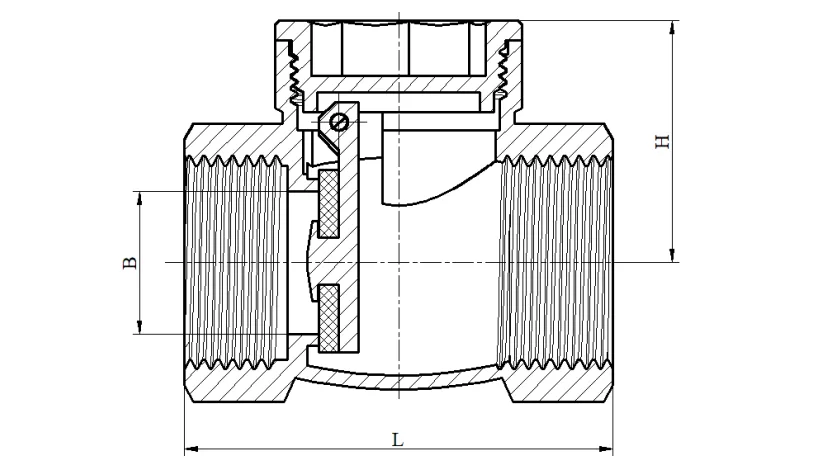

Produktdimension

Installations- och driftsinstruktioner

1. Raka lyftbackventiler bör installeras på horisontella rörledningar; vertikala backventiler installeras vanligtvis på vertikala rörledningar, med mediet strömmande från botten till toppen.

2. Installationspositionen för svängbackventilerna är inte begränsad; de installeras vanligtvis på horisontella rörledningar, men kan också installeras på vertikala eller lutande rörledningar.

3. Vid installation, se till att mediets flödesriktning överensstämmer med pilen som anges på ventilhuset.

Underhåll

1. Regelbunden rengöring. För att undvika påverkan av föroreningar och sediment i rörledningen på backventilen är det nödvändigt att regelbundet rengöra den horisontella backventilen helt i koppar och insidan av rörledningen.

2. Notera omväxlande kall- och varmvattendrift. Att ofta öppna och stänga backventilen kommer att orsaka skador, så omväxlande kall- och varmvattendrift bör undvikas.

3. Notera trycket. När du använder den horisontella backventilen helt i koppar, bör du vara uppmärksam på trycksituationen inuti rörledningen, eftersom för högt tryck kommer att ha en negativ effekt på backventilen. Kort sagt är den horisontella backventilen helt i koppar en vanlig enhet i rörledningssystem, och dess användning och underhåll är mycket enkla och lätta. Vid faktisk användning bör användare driva och underhålla enligt ovanstående krav för att säkerställa användningseffekten.
