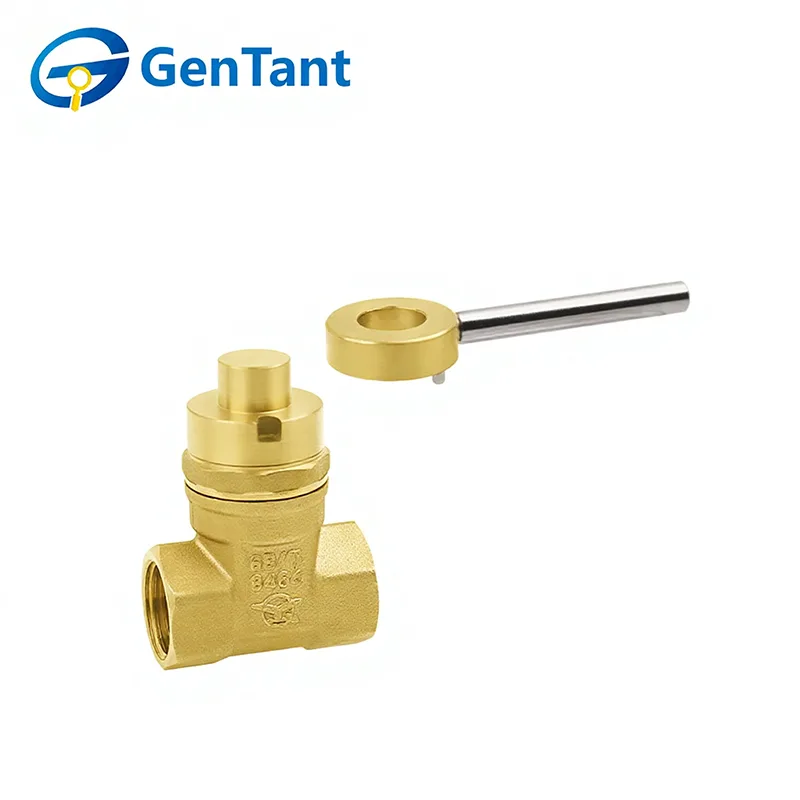

Låsbar slussventil med medelstark effekt

En medelstark låsbar grindventil är en robust flödeskontrollanordning konstruerad för pålitlig på/av-service i trycksatta rörsystem. Dess primära funktion är att tillhandahålla fullständig isolering av vätskeflödet – antingen vatten, olja eller gas – genom att höja eller sänka en solid grind över flödesvägen. Den avgörande egenskapen är en integrerad låsmekanism, ofta ett hänglås eller ett låsbart handtagshus, som säkrar ventilen i antingen öppet eller stängt läge. Detta förhindrar obehörig eller oavsiktlig användning, vilket säkerställer systemets integritet, säkerhet och exakt flödeshantering. Det är en kritisk komponent för underhåll, säkerhetsprotokoll och kontrollerad åtkomst i olika installationer.

Produktfunktion och tillämpning

Den medelstarka låsbara slussventilen är designad för pålitlig på/av-kontroll i vatten- och allmänna vätskesystem. Den har en robust kropp, smidig grindmanövrering och ett låsbart handratt som förhindrar obehörig användning och garanterar säkerheten. Med bra tätningsprestanda och lågt flödesmotstånd när det är helt öppet används det i stor utsträckning i vattenförsörjningsnät, HVAC-system, industriella rörledningar och byggnadstjänster där kontrollerad åtkomst och pålitlig isolering krävs.

Produktparameter

Teknisk specifikation

Nominellt tryck: 1,6 MPa

Arbetsmedia: Vatten, olja, icke-frätande och icke-brännbara gaser

Driftstemperatur: -10°C ≤ T ≤ 120°C

Gängan överensstämmer med ISO 228-standarden

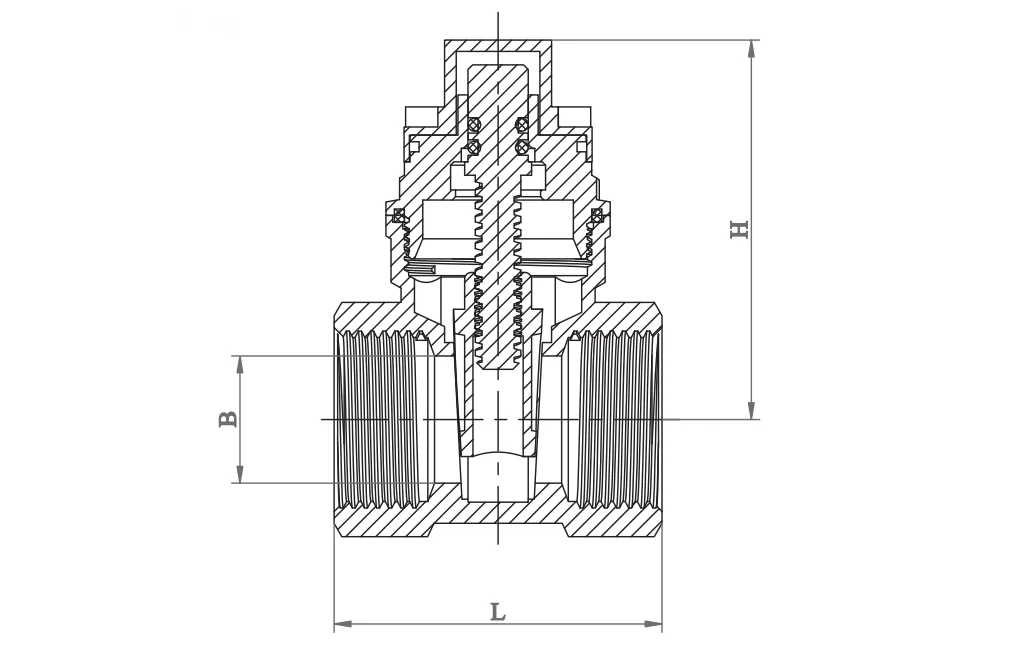

Produktdimension

Installationsriktlinjer

1. Rengör och förbered rörsystemet noggrant innan du installerar ventilen.

2. Före installation, ta bort eventuella skyddande ändlock och inspektera ventilportarna och sätesytorna för att säkerställa att de är rena.

3. Ge tillräckligt stöd för ventilen för att undvika stress från anslutning av rör.

4. Bekräfta att ventilens tryck- och temperaturklassificeringar är lämpliga för de avsedda driftförhållandena.

5. Innan ventilen tas i bruk, cykla den helt från öppen till stängd för att kontrollera att den fungerar smidigt.

6. Kontrollera efter installationen att packmuttern är ordentligt åtdragen.

7. För medelstarka låsbara grindventiler rekommenderas att installera med skaftet vertikalt och manöverhandtaget ovanpå.

Bruksanvisning

Grindventiler är manuellt manövrerade. Vrid handtaget moturs för att öppna och medurs för att stänga.

Inspektion och underhåll

1. Rutininspektion och förebyggande underhåll krävs i allmänhet inte, förutom enstaka justeringar av spindelpackning och periodisk cykling av ventilen från öppen till stängd.

2. Om en packningsläcka uppstår, dra åt packningsmuttern medurs med ungefär ett kvarts varv – eller tills läckaget upphör – för att öka tätningstrycket på spindelpackningen. Packa aldrig om en ventil när den är under systemtryck.

3. Vid byte av ventilskaftet, byt även ut packningsmaterialet.

Ersättningsdelar

Under normala driftsförhållanden behövs sällan reservdelar. Rekommenderade reservdelar för varje ventiltyp inkluderar: Handtag, handtagsmutter, packning, packbox, packningsmutter.

När du beställer delar, vänligen ange ventilens figurnummer, storlek, nödvändig del och ungefärlig ålder.
