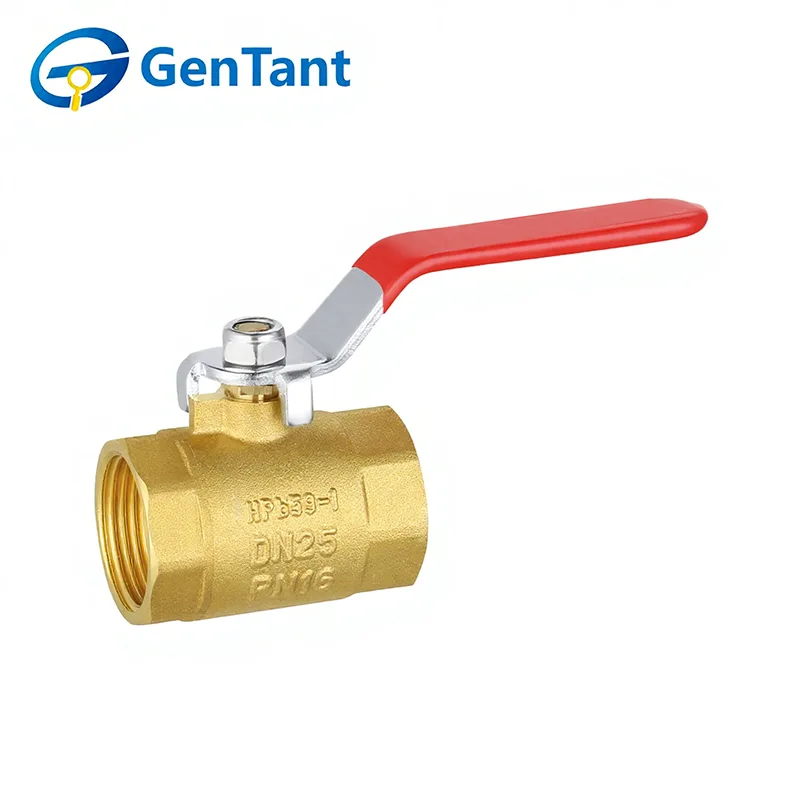

Invändig gängad kulventil

En invändig gängad kulventil är en mycket mångsidig och effektiv kvartsvarvsavstängningsanordning utformad för tillförlitlig på/av-kontroll i ett brett utbud av vätskesystem. Dess primära funktion är att starta eller stoppa flödet genom att rotera en ihålig, perforerad kula 90 grader inuti ventilkroppen. I öppet läge är hålet i linje med rörledningen för fullt, obehindrat flöde med minimalt tryckfall; när den är stängd blockerar den solida sidan av kulan flödesbanan helt. Med invändiga (hon) gängor vid sina portar, är den designad för att ansluta direkt till externa (han)gängade rör eller kopplingar, och erbjuder en kompakt, robust och läckagebeständig tätning idealisk för applikationer som kräver frekvent drift.

Produktfunktion och tillämpning

Invändiga kulventiler med invändig gänga i båda ändar, vilket möjliggör en säker, direkt anslutning till hangängade rör utan extra kopplingar. Deras kompakta, kvartsvarvsdesign säkerställer snabb avstängning och pålitlig, läckagesäker prestanda. I bostads- och kommersiella sektorer är de viktiga för dricksvattenledningar, VVS-system och gasledningar. Deras enkla installation gör dem till ett toppval för entreprenörer och underhållsreparationer.

Produktparameter

Teknisk specifikation

Nominellt tryck: 1,6 MPa

Arbetsmedium: Vatten

Driftstemperatur: -10°C ≤ T ≤ 80°C

Gängan överensstämmer med ISO 228-standarden

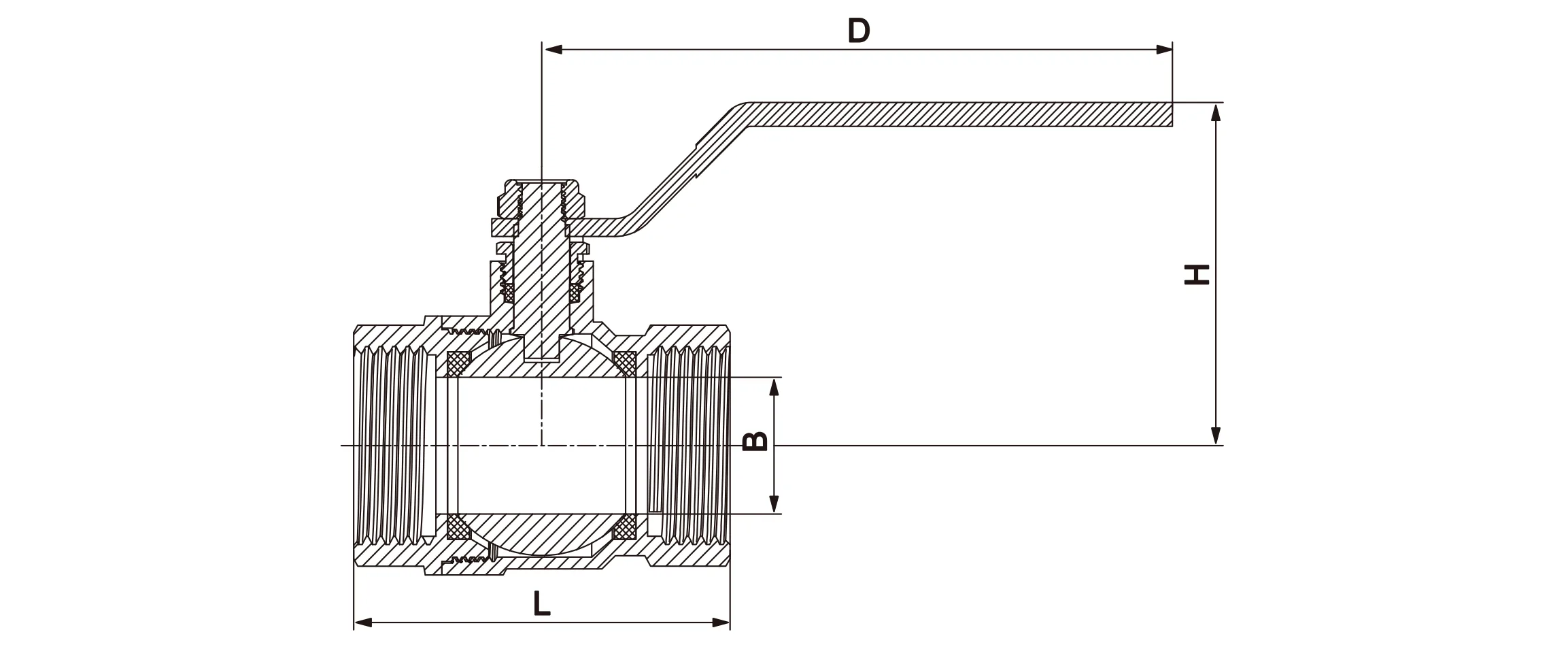

Produktdimension

Produktegenskaper och fördelar

GenTant invändiga kulventiler är designade för snabb avstängning och pålitlig flödesaktivering.

Premiummaterial: Tillverkad av HPb59-1 högkvalitativ mässing (nationell standard).

Optimalt flöde: Ger lägsta möjliga flödesmotstånd (effektivt noll).

Hög prestanda: Kan motstå höga tryckskillnader under stängning.

Snabb drift: Vissa modeller har öppnings-/stängningshastigheter på 0,05 s till 0,1 s, idealiskt för automatiserade system.

Kompakt design: Lätt och utrymmesbesparande för enkel integrering i olika rörnät.

Installationsriktlinjer

För att säkerställa långtidsprestanda och förhindra strukturella skador måste installationen utföras av kvalificerad fackman.

Förberedelse: Se till att rörsystemet är rent. Ta bort skyddslocken och inspektera portarna för skräp.

Inriktning: Kontrollera att anslutningsrören är perfekt inriktade. Överdriven snedställning skapar installationsspänningar som kan skada ventilen.

Korrekt verktyg: Använd en skiftnyckel eller rörtång med lämpligt vridmoment på den sexkantiga eller åttkantiga delen av ventilen närmast gängan som ska dras åt. Använd aldrig kraft på den motsatta änden, eftersom detta kan deformera kroppen.

Gängtätning: Använd endast PTFE-tätning på rörgängorna. Följ ISO 228-standarderna för gänglängd; Dra inte åt för hårt, eftersom att "bottna" gängan kan skada invändiga tätningsytor.

Systemstöd: Ge tillräckligt stöd för att förhindra att rörets vikt belastar ventilen.

Kontroll före service: Verifiera tryck- och temperaturklassificeringar stämmer överens med systemet och cykla ventilen helt (öppen/stängd) en gång innan idrifttagning.

Bruksanvisning

Funktion: Invändig gängade kulventiler är endast avsedda för on/off service. De måste hållas helt öppna eller helt stängda och bör inte användas för strypning (flödesreglering).

Mekanism: Dessa är dubbelriktade ventiler. Handtagets läge indikerar flödesriktningen.

Förebyggande av vattenhammare: Stäng inte ventilen för abrupt för att undvika "vattenhammare"-effekter (plötsliga tryckstötar).

Användning av handtag: Använd endast det fabrikslevererade handtaget. Använd aldrig förlängningar för att öka hävstångseffekten, eftersom överdrivet vridmoment kommer att skada de interna komponenterna.

Inspektion & Underhåll

Allmän skötsel: Regelbundet underhåll är vanligtvis onödigt utöver enstaka cyklings- och stampackningskontroller.

Filtrering: Det rekommenderas starkt att installera ett filter vid systeminloppet för att skydda ventilens inre tätning.

Läckagekontroll: Om en spindelläcka uppstår, dra åt tätningsmuttern medurs med 1/4 varv. PTFE-packningen är designad för kompensation.

Säkerhetsvarning: Försök aldrig att packa om eller demontera en ventil medan systemet är trycksatt. Avlasta alltid trycket först.

Ingen demontering: Vi rekommenderar inte att demontera tvådelade ventiler för byte av delar, eftersom detta vanligtvis äventyrar integriteten av karossen/bakstycket.
