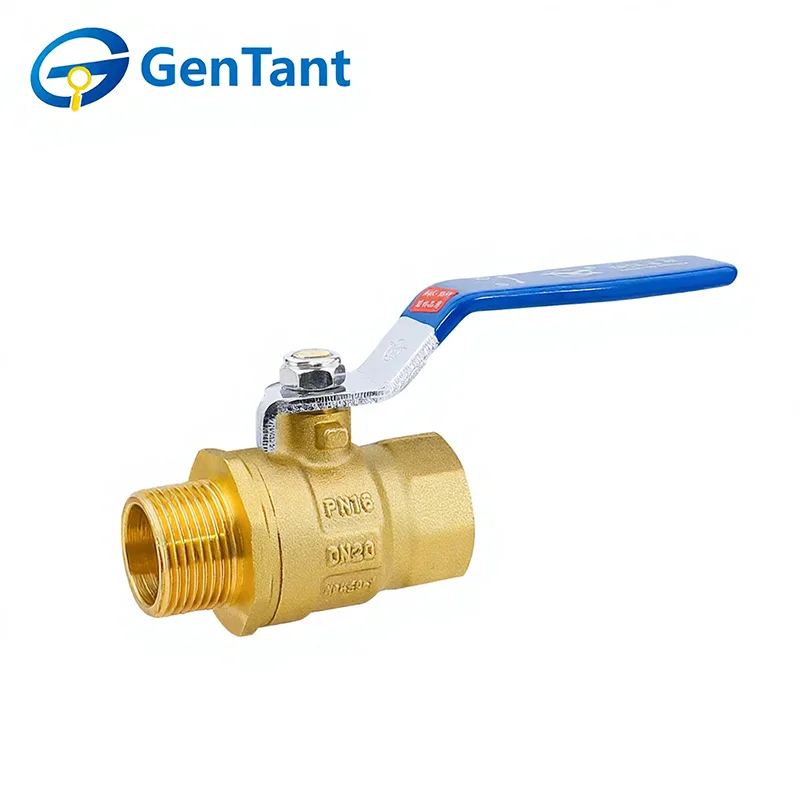

Hane invändig gänga kulventil

En kulventil med hangänga är en mycket praktisk och mångsidig kvartsvarvsisoleringsventil designad för flexibel anslutning i gängade rörsystem. Dess kärnfunktion är att ge tillförlitlig på/av-kontroll av vätskeflödet genom att rotera en kula med ett genomgående hål 90 grader. Denna enkla operation erbjuder fullt flöde när den är öppen och en positiv tätning när den är stängd. Den avgörande designfunktionen är en kombination av en han- (extern) och en hon- (invändig) gängad ände, vilket gör att den kan fungera som en direkt adapter mellan olika konfigurerade rör eller kopplingar, vilket förenklar installationen och minskar behovet av ytterligare kopplingar i VVS-, gas-, vatten- och industriella vätskeapplikationer.

Produktfunktion och tillämpning

Kulventiler med hangänga har en invändig och en utvändig gängad ände, vilket möjliggör mångsidig, direkt anslutning mellan olika rördelar och apparater. Denna design minimerar behovet av extra adaptrar, sparar utrymme och minskar potentiella läckagepunkter. De används i stor utsträckning i pannanslutningar för bostäder, installationer av vattenmätare och VVS-grenrör. Deras snabba kvartsvarvsdrift säkerställer effektiv flödeskontroll för entreprenörer och installatörer.

Produktparameter

Teknisk specifikation

Nominellt tryck: 1,6 MPa

Arbetsmedium: vatten, olja, icke-frätande och icke brandfarliga gaser

Driftstemperatur: -10°C ≤ T ≤ 120°C

Gängan överensstämmer med ISO 228-standarden

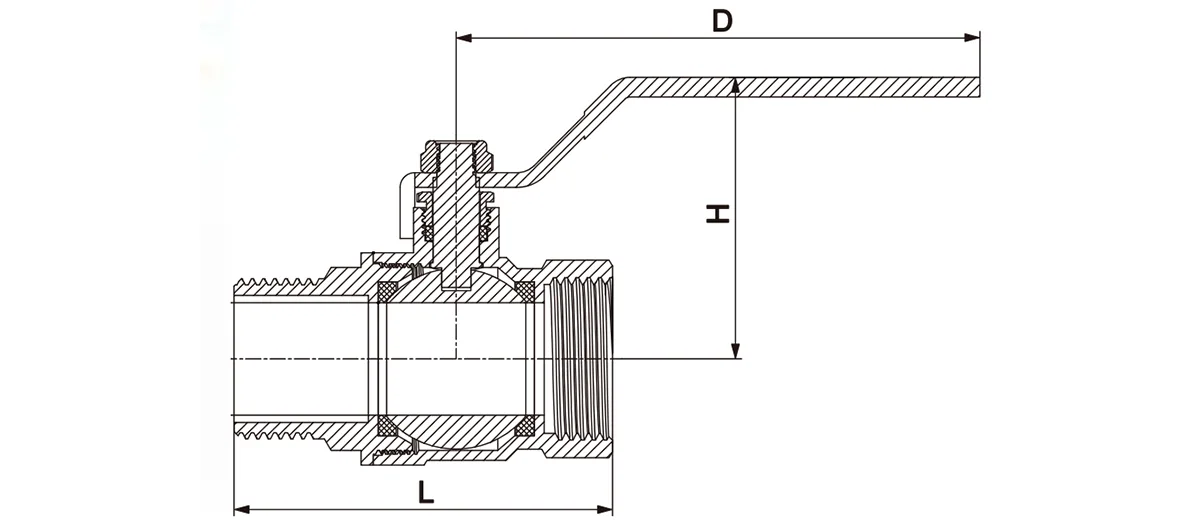

Produktdimension

Produktegenskaper och fördelar

GenTant hangängade kulventiler är designade för snabb avstängning och pålitlig flödesaktivering.

Premiummaterial: Tillverkad av HPb59-1 högkvalitativ mässing (nationell standard).

Optimalt flöde: Ger lägsta möjliga flödesmotstånd (effektivt noll).

Hög prestanda: Kan motstå höga tryckskillnader under stängning.

Snabb drift: Vissa modeller har öppnings-/stängningshastigheter på 0,05 s till 0,1 s, idealiskt för automatiserade system.

Kompakt design: Lätt och utrymmesbesparande för enkel integrering i olika rörnät.

Installationsriktlinjer

För att säkerställa långtidsprestanda och förhindra strukturella skador måste installationen utföras av kvalificerad fackman.

Förberedelse: Se till att rörsystemet är rent. Ta bort skyddslocken och inspektera portarna för skräp.

Inriktning: Kontrollera att anslutningsrören är perfekt inriktade. Överdriven snedställning skapar installationsspänningar som kan skada ventilen.

Korrekt verktyg: Använd en skiftnyckel eller rörtång med lämpligt vridmoment på den sexkantiga eller åttkantiga delen av ventilen närmast gängan som ska dras åt. Använd aldrig kraft på den motsatta änden, eftersom detta kan deformera kroppen.

Gängtätning: Använd endast PTFE-tätning på rörgängorna. Följ ISO 228-standarderna för gänglängd; Dra inte åt för hårt, eftersom att "bottna" gängan kan skada invändiga tätningsytor.

Systemstöd: Ge tillräckligt stöd för att förhindra att rörets vikt belastar ventilen.

Kontroll före service: Verifiera tryck- och temperaturklassificeringar stämmer överens med systemet och cykla ventilen helt (öppen/stängd) en gång innan idrifttagning.

Bruksanvisning

Funktion: Kulventiler med hangänga är endast avsedda för på/av-service. De måste hållas helt öppna eller helt stängda och bör inte användas för strypning (flödesreglering).

Mekanism: Dessa är dubbelriktade ventiler. Handtagets läge indikerar flödesriktningen.

Förebyggande av vattenhammare: Stäng inte ventilen för abrupt för att undvika "vattenhammare"-effekter (plötsliga tryckstötar).

Användning av handtag: Använd endast det fabrikslevererade handtaget. Använd aldrig förlängningar för att öka hävstångseffekten, eftersom överdrivet vridmoment kommer att skada de interna komponenterna.

Inspektion & Underhåll

Allmän skötsel: Regelbundet underhåll är vanligtvis onödigt utöver enstaka cyklings- och stampackningskontroller.

Filtrering: Det rekommenderas starkt att installera ett filter vid systeminloppet för att skydda ventilens inre tätning.

Läckagekontroll: Om en spindelläcka uppstår, dra åt tätningsmuttern medurs med 1/4 varv. PTFE-packningen är designad för kompensation.

Säkerhetsvarning: Försök aldrig att packa om eller demontera en ventil medan systemet är trycksatt. Avlasta alltid trycket först.

Ingen demontering: Vi rekommenderar inte att demontera tvådelade ventiler för byte av delar, eftersom detta vanligtvis äventyrar integriteten av karossen/bakstycket.
