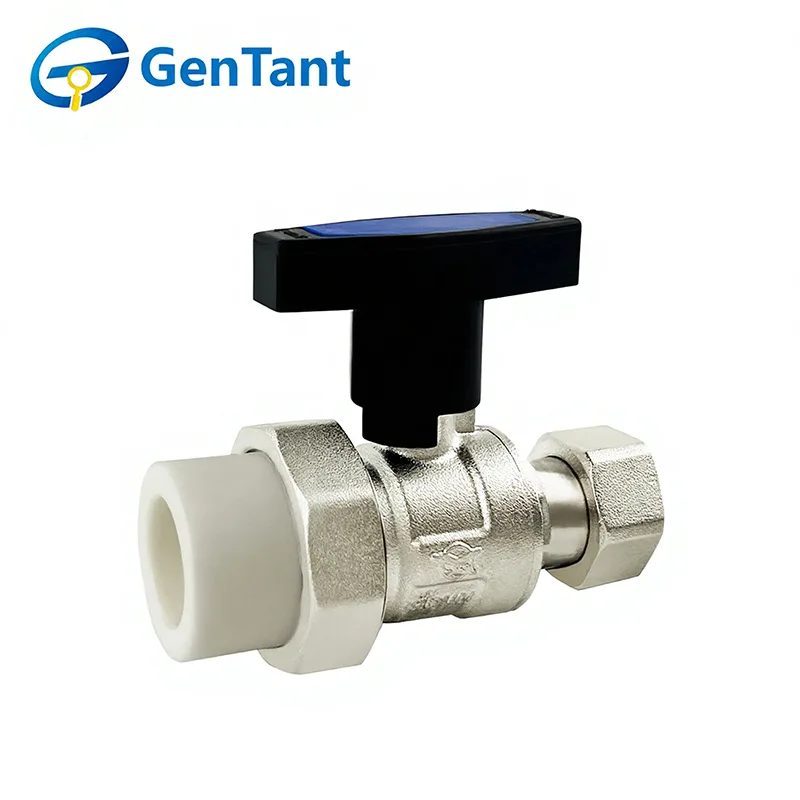

PPR Union Long Shank Kulventil

PPR Union Long Shank Kulventil är en specialiserad, multifunktionell komponent designad för polypropylen Random Copolymer (PPR) rörsystem. Dess funktion har två syften: den fungerar som en pålitlig, kvartsvridande på/av-ventil för vätskeflöde med hjälp av en standardkulmekanism, och dess integrerade kopplingar med förlängda skaft ger betydande installations- och underhållsfördelar. Den "långa skaftet"-designen placerar manöverhandtaget bort från röret, vilket möjliggör enkel åtkomst även efter isolering eller väggbeläggning. Kopplingsändarna gör att ventilen kan installeras eller tas bort utan att PPR-huvudledningen skärs av, vilket gör den nödvändig för systemisolering, service och modifieringar av VVS, strålningsvärme och solvatteninstallationer.

Produktfunktion och tillämpning

PPR Union Long Shank Kulventiler har en löstagbar kopplingsled och en långsträckt kropp, vilket möjliggör enkelt underhåll utan att skära av röret. Deras primära egenskap är hybridkonstruktionen som kombinerar hållbarheten hos mässing med värmefusionsbekvämligheten hos PPR. De används i stor utsträckning i dolda VVS-nätverk och vattensystem i bostäder där ventiler är infällda bakom väggar, vilket ger en pålitlig, tillgänglig avstängningspunkt för långsiktig service.

Produktparameter

Teknisk specifikation

Nominellt tryck: 1,6 MPa

Arbetsmedium: Vatten

Driftstemperatur: -10°C ≤ T ≤ 100°C

Gängan överensstämmer med ISO 228-standarden

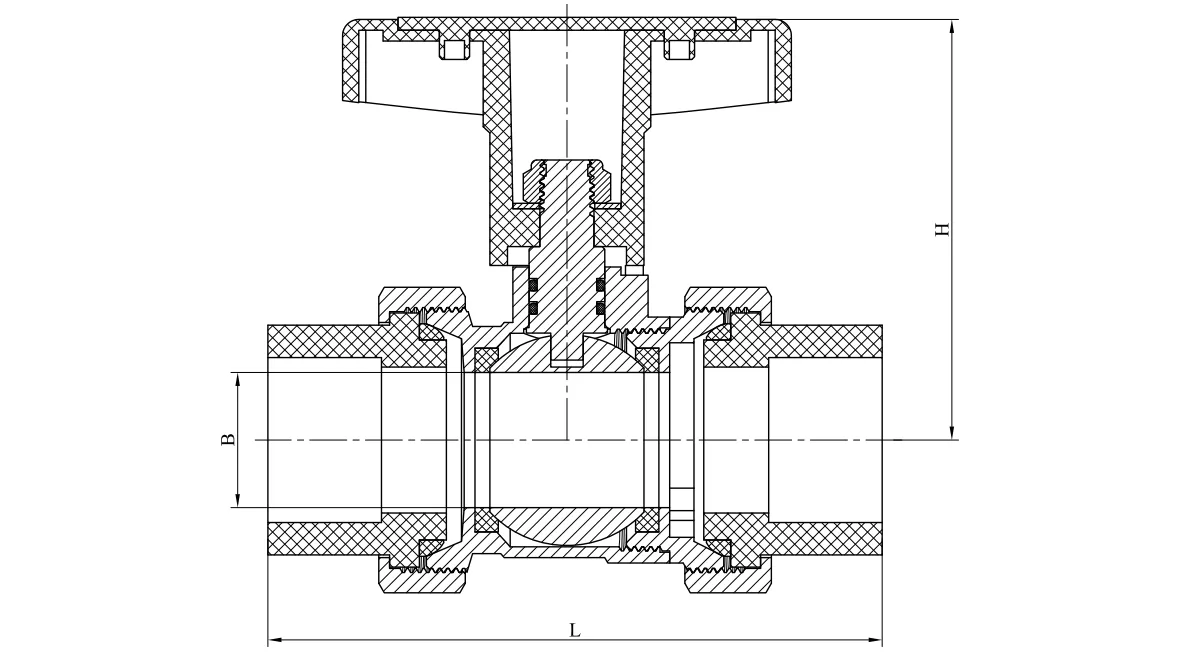

Produktdimension

Installationsriktlinjer

1. Rengör och förbered rörsystemet noggrant innan du installerar ventilen.

2. Före installation, ta bort eventuella skyddande ändlock och inspektera ventilportarna och sätesytorna för att säkerställa att de är rena.

3. Ge tillräckligt stöd för ventilen för att undvika stress från anslutning av rör.

4. Bekräfta att ventilens tryck- och temperaturklassificeringar är lämpliga för de avsedda driftförhållandena.

5. Innan ventilen tas i bruk, cykla den helt från öppen till stängd för att kontrollera att den fungerar smidigt.

6. Efter installationen, kontrollera att packmuttern är ordentligt åtdragen.

Bruksanvisning

PPR Union Long Shank Kulventiler är manuellt manövrerade. Vrid handtaget moturs för att öppna och medurs för att stänga.

Inspektion och underhåll

1. Rutininspektion och förebyggande underhåll krävs i allmänhet inte, förutom enstaka justeringar av spindelpackning och periodisk cykling av ventilen från öppen till stängd.

2. Om en packningsläcka uppstår, dra åt packningsmuttern medurs cirka ett kvarts varv – eller tills läckaget upphör – för att öka tätningstrycket på spindelpackningen. Packa aldrig om en ventil när den är under systemtryck.

3. Vid byte av ventilskaftet, byt även ut packningsmaterialet.
