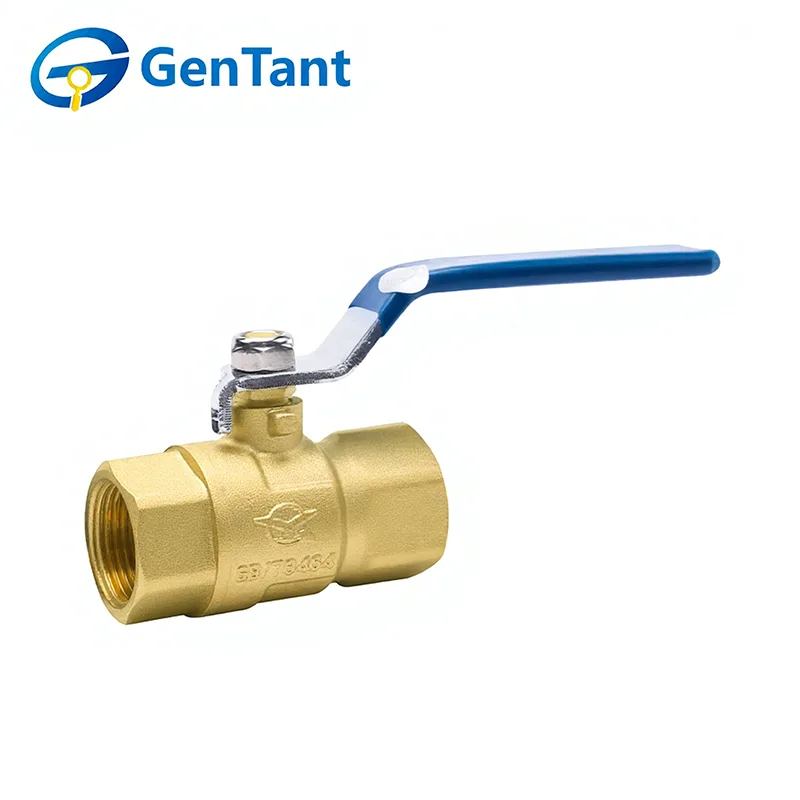

Förlängd invändig gänga kulventil

Den förlängda invändiga kulventilen är en specialiserad variant designad för applikationer som kräver lättare åtkomst och drift i svåråtkomliga eller isolerade rörledningar. Dess kärnfunktion återspeglar den hos en standardkulventil: ger tillförlitlig, kvarts-på/av-kontroll av vätskeflödet med minimalt tryckfall. Det avgörande kännetecknet är en förlängd spindelenhet, som placerar manöverhandtaget längre från ventilkroppen. Detta gör att ställdonet kan sticka ut utanför rörisolering, väggpaneler eller andra hinder, vilket möjliggör säker och bekväm manuell drift utan att ta bort omgivande material. Ventilen avslutas med invändiga (hon) gängor för direkt anslutning till externa gängade rör, vilket ger en säker och kompakt tätning i VVS, värme och industrisystem.

Produktfunktion och tillämpning

Den förlängda invändiga kulventilen är designad med en långsträckt kropp för att underlätta installation i isolerade rörsystem eller infällda väggutrymmen. Denna förlängning gör att handtaget kan fungera fritt utan att störa tjocka isoleringsskikt, som vanligtvis finns i kommersiella HVAC- och kylvattennätverk. Dess primära egenskap är den djupa invändiga gängningen, vilket säkerställer en högt vridmoment, läckagesäker anslutning som är idealisk för tunga bostads-VVS och högeffektiva byggprojekt.

Produktparameter

Teknisk specifikation

Nominellt tryck: 2,0 MPa

Arbetsmedium: vatten, olja, icke-frätande och icke brandfarliga gaser

Driftstemperatur: -10°C ≤ T ≤ 120°C

Gängan överensstämmer med ISO 228-standarden

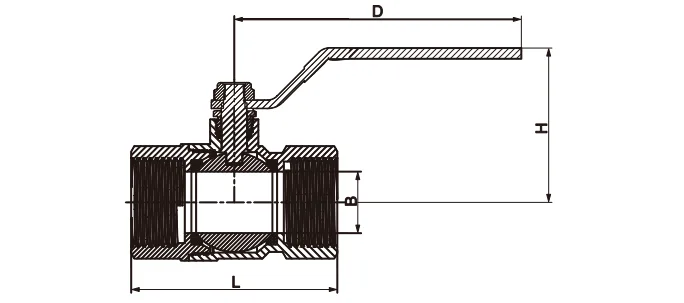

Produktdimension

Produktegenskaper och fördelar

GenTant förlängda invändiga kulventiler är designade för snabb avstängning och pålitlig flödesaktivering.

Premiummaterial: Tillverkad av HPb59-1 högkvalitativ mässing (nationell standard).

Optimalt flöde: Ger lägsta möjliga flödesmotstånd (effektivt noll).

Hög prestanda: Kan motstå höga tryckskillnader under stängning.

Snabb drift: Vissa modeller har öppnings-/stängningshastigheter på 0,05 s till 0,1 s, idealiskt för automatiserade system.

Kompakt design: Lätt och utrymmesbesparande för enkel integrering i olika rörnät.

Installationsriktlinjer

För att säkerställa långtidsprestanda och förhindra strukturella skador måste installationen utföras av kvalificerad fackman.

Förberedelse: Se till att rörsystemet är rent. Ta bort skyddslocken och inspektera portarna för skräp.

Inriktning: Kontrollera att anslutningsrören är perfekt inriktade. Överdriven snedställning skapar installationsspänningar som kan skada ventilen.

Korrekt verktyg: Använd en skiftnyckel eller rörtång med lämpligt vridmoment på den sexkantiga eller åttkantiga delen av ventilen närmast gängan som ska dras åt. Använd aldrig kraft på den motsatta änden, eftersom detta kan deformera kroppen.

Gängtätning: Använd endast PTFE-tätning på rörgängorna. Följ ISO 228-standarderna för gänglängd; Dra inte åt för hårt, eftersom att "bottna" gängan kan skada invändiga tätningsytor.

Systemstöd: Ge tillräckligt stöd för att förhindra att rörets vikt belastar ventilen.

Kontroll före service: Verifiera tryck- och temperaturklassificeringar stämmer överens med systemet och cykla ventilen helt (öppen/stängd) en gång innan idrifttagning.

Bruksanvisning

Funktion: Förlängda invändiga kulventiler är endast avsedda för på/av-service. De måste hållas helt öppna eller helt stängda och bör inte användas för strypning (flödesreglering).

Mekanism: Dessa är dubbelriktade ventiler. Handtagets läge indikerar flödesriktningen.

Förebyggande av vattenhammare: Stäng inte ventilen för abrupt för att undvika "vattenhammare"-effekter (plötsliga tryckstötar).

Användning av handtag: Använd endast det fabrikslevererade handtaget. Använd aldrig förlängningar för att öka hävstångseffekten, eftersom överdrivet vridmoment kommer att skada de interna komponenterna.

Inspektion & Underhåll

Allmän skötsel: Regelbundet underhåll är vanligtvis onödigt utöver enstaka cyklings- och stampackningskontroller.

Filtrering: Det rekommenderas starkt att installera ett filter vid systeminloppet för att skydda ventilens inre tätning.

Läckagekontroll: Om en spindelläcka uppstår, dra åt tätningsmuttern medurs med 1/4 varv. PTFE-packningen är designad för kompensation.

Säkerhetsvarning: Försök aldrig att packa om eller demontera en ventil medan systemet är trycksatt. Avlasta alltid trycket först.

Ingen demontering: Vi rekommenderar inte att demontera tvådelade ventiler för byte av delar, eftersom detta vanligtvis äventyrar integriteten av karossen/bakstycket.
