Hur förhindrar en flänsad backventil återflöde i rörledningssystem?

I industriella rörledningssystem är det avgörande att förhindra omvänt flöde för att upprätthålla systemsäkerheten, skydda utrustningen och säkerställa processstabilitet. AFlänsad backventilär en allmänt använd lösning som automatiskt tillåter vätska att flöda i en riktning samtidigt som det blockerar omvänt flöde. Denna enkla men effektiva enhet spelar en avgörande roll i industrier som vattenrening, kemisk bearbetning, petroleum och kraftproduktion.

Till skillnad från manuella ventiler arbetar flänsade backventiler automatiskt med hjälp av trycket från det strömmande mediet. När vätskan strömmar i rätt riktning öppnas den inre skivan; när flödet vänder eller trycket faller stängs skivan omedelbart, vilket förhindrar återflöde och skyddar uppströmsutrustning.

Artikelsammanfattning

Den här artikeln förklarar hur en flänsad backventil fungerar, dess strukturella komponenter, fördelar, installationsöverväganden och vanliga industriella tillämpningar. Den belyser också hur valet av rätt ventildesign kan lösa vanliga rörledningsutmaningar som pumpskador, tryckstötar och kontaminering.

Innehållsförteckning

• Introduktion till flänsade backventiler
• Arbetsprincip för en flänsad backventil
• Huvudkomponenter i en flänsad backventil
• Viktiga tekniska parametrar
• Fördelar med att använda flänsförsedda backventiler
• Typiska industriella tillämpningar
• Hur man väljer rätt flänsad backventil
• Installations- och underhållstips
• Vanliga frågor
• Slutsats

Introduktion till flänsade backventiler

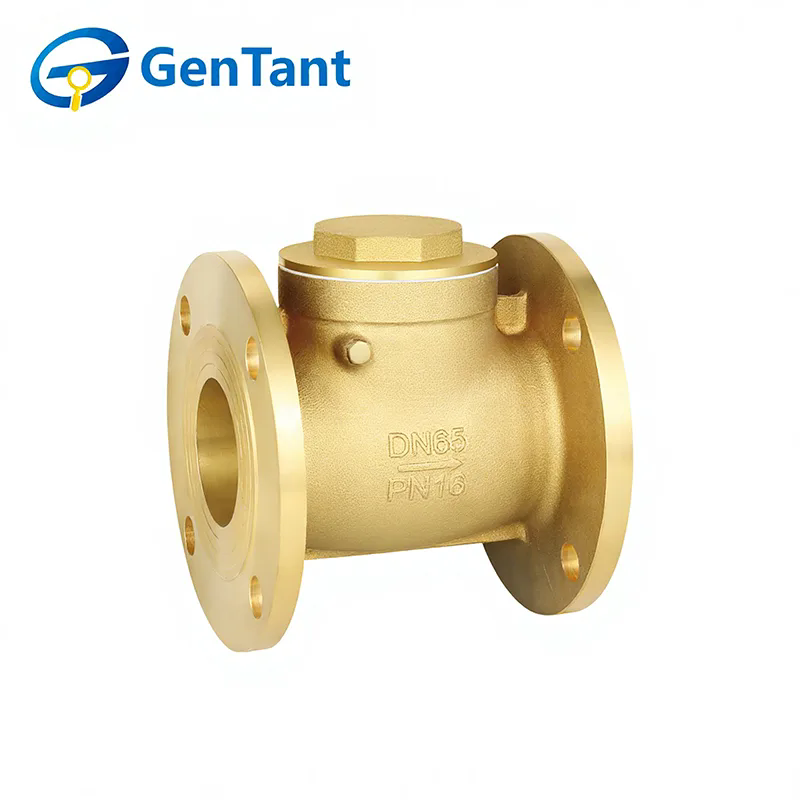

En flänsad backventil är en typ av backventil designad med flänsanslutningar i båda ändar så att den kan skruvas direkt på rörledningsflänsar. Denna anslutningsmetod ger stark tätningsprestanda och är särskilt lämplig för medelstora och stora rörledningar som arbetar under förhållanden med högre tryck. :contentReference[oaicite:1]{index=1}

Huvudfunktionen hos en flänsad backventil är att tillåta vätska att röra sig i en riktning samtidigt som den automatiskt stoppar omvänd flöde. Detta förhindrar problem som pumpskador, vattenslag eller kontaminering av uppströmsprocesser. :contentReference[oaicite:2]{index=2}

På grund av deras tillförlitlighet och hållbarhet används flänsade backventiler i stor utsträckning i vattensystem, petrokemiska anläggningar, avloppsreningsanläggningar och industriella produktionslinjer.

Arbetsprincip för en flänsad backventil

Driften av en flänsad backventil är beroende av tryckskillnader mellan inloppet och utloppet av rörledningen.

• När vätska strömmar i rätt riktning trycker trycket upp ventilskivan.
• Skivan lyfter eller svänger bort från ventilsätet, vilket låter mediet passera.
• Om flödet stannar eller vänder, trycker omvänd tryck skivan tillbaka till sätet.
• Ventilen stänger automatiskt och blockerar återflöde.

Denna automatiska mekanism säkerställer att ingen extern strömförsörjning eller manuell drift krävs. Ventilen reagerar omedelbart på tryckförändringar i systemet och ger kontinuerligt skydd åt pumpar, kompressorer och annan kritisk utrustning. :contentReference[oaicite:3]{index=3}

Huvudkomponenter i en flänsad backventil

Att förstå den interna strukturen hos en flänsad backventil hjälper ingenjörer att välja rätt modell för deras rörledningssystem.

De flesta industriella flänsade backventiler är tillverkade av hållbara material som gjutjärn, kolstål eller rostfritt stål för att motstå tryck, temperatur och korrosiva medier. :contentReference[oaicite:4]{index=4}

Viktiga tekniska parametrar

När man väljer en flänsad backventil måste ingenjörer överväga flera tekniska parametrar för att säkerställa kompatibilitet med rörledningssystemet.

• Nominell diameter (DN)
• Tryckklassificering (PN eller klass)
• Arbetstemperatur
• Material av kropp och skiva
• Tätningsmaterial
• Anslutningsstandard (ANSI, DIN, JIS)

Fördelar med att använda flänsförsedda backventiler

Många industrianläggningar föredrar flänsade backventiler eftersom de ger pålitlig prestanda och enkelt underhåll.

• Automatisk drift– Ingen manuell kontroll eller strömförsörjning krävs.
• Effektivt återflödesskydd– Skyddar pumpar och kompressorer.
• Stark rörledningsanslutning– Flänsförband ger stabil tätning.
• Enkelt underhåll– Ventilen kan tas bort utan att skära av rörledningen.
• Bred industriell kompatibilitet– Lämplig för olika tryck- och temperaturförhållanden.

Dessa fördelar gör flänsade backventiler till väsentliga komponenter i moderna industriella rörsystem.

Typiska industriella tillämpningar

Flänsade backventiler är vanligtvis installerade i många industriella system där förhindrande av omvänd flöde är avgörande.

• Vattenförsörjning och reningsverk
• Olje- och gasledningar
• Kemiska processsystem
• Rörledningar för ånga och pannor
• Linjer för bearbetning av livsmedel och läkemedel
• Kraftproduktionsanläggningar

I exempelvis pumpsystem är ventilen ofta installerad på utloppsledningen för att förhindra att vatten rinner tillbaka in i pumpen när den slutar att gå.

Hur man väljer rätt flänsad backventil

Att välja rätt ventilmodell kräver noggrann utvärdering av systemförhållandena. Följande faktorer bör alltid beaktas:

• Rörledningstryck och temperatur
• Typ av vätska eller gas
• Installationsorientering (horisontell eller vertikal)
• Erforderlig tätningsprestanda
• Tillgänglighet för underhåll
• Tillämpliga industristandarder

En korrekt dimensionerad ventil säkerställer stabil drift och förhindrar problem som skivvibrationer, tryckförluster eller för tidigt slitage.

Installations- och underhållstips

• Montera ventilen enligt flödespilen på huset.
• Se till att flänsytorna är rena före installation.
• Använd lämpliga packningar och vridmoment när du drar åt flänsbultarna.
• Undvik att installera ventilen på platser där skräp kan samlas.
• Inspektera regelbundet för slitage, korrosion eller tätningsskador.

Korrekt installation förbättrar ventilens tillförlitlighet och livslängd avsevärt.

Vanliga frågor

F1: Vad är skillnaden mellan en flänsad backventil och en gängad backventil?

Flänsade backventiler använder bultanslutningar mellan rörflänsar, vilket gör dem idealiska för större rörledningar och system med högt tryck. Gängade backventiler används vanligtvis för mindre rörledningar.

F2: Kan en flänsad backventil installeras vertikalt?

Ja, men installationsriktningen beror på ventiltypen. Svängbackventiler installeras vanligtvis horisontellt, medan lyftbackventiler kan arbeta i vertikala rörledningar.

F3: Vad orsakar vattenslag i backventiler?

Vattenslag uppstår när ventilen stänger för snabbt på grund av plötslig flödesomkastning. Att använda fjäderstödda backventiler eller korrekt systemdesign kan hjälpa till att minska detta problem.

F4: Hur länge håller en flänsad backventil?

Med korrekt materialval och underhåll kan industriella backventiler fungera tillförlitligt i många år i krävande miljöer.

Slutsats

En flänsad backventil är en kritisk komponent i moderna rörledningssystem, som säkerställer att vätskor strömmar säkert i en riktning samtidigt som kostsamma återflödesproblem förhindras. Genom att förstå dess arbetsprincip, struktur och applikationskrav kan ingenjörer och anläggningschefer välja rätt ventil för att förbättra systemets tillförlitlighet och driftseffektivitet.
