Termostatisk blandningsventil med sidovattenutlopp
Termostatiska blandningsventiler (TMV) är kritiska säkerhetsanordningar utformade för att leverera blandat vatten vid en förinställd, stabil temperatur, vilket förhindrar skållning och termisk chock. Som en professionell tillverkare av termostatisk blandningsventil med sidovattenutlopp, utnyttjar GenTant sitt avancerade FoU- och testlaboratorium för att säkerställa produktexcellens och driva innovation. Genom att använda precisionsutrustning verifierar vi noggrant varje ventils prestanda, vilket garanterar långsiktig tillförlitlighet och konsekvent säkerhet. Vårt engagemang för noggrann ingenjörskonst och kontinuerlig utveckling gör att vi kan skapa nästa generation av intelligenta, hållbara ventillösningar. Vi tillhandahåller högkvalitativa TMV:er som erbjuder överlägsen temperaturkontroll, förbättrad användarsäkerhet och robust prestanda för bostäder och kommersiella applikationer.
Produktfunktion och tillämpning
1.1. GenTant termostatisk blandningsventil med sidovattenutlopp är utformad för att bibehålla en given vätsketemperatur i hushållsvarmvattensystem (DHW) och golvvärmesystem.
1.2. Termostatiska blandningsventiler är utrustade med ett säkerhetssystem mot skållning med kokande vatten (ventilen stänger av blandvätskeflödet om det inte finns kallvattentillförsel).
1.3. Den konstanta temperaturen på det blandade vattnet ställs in med ventilens inställningsratt inom det fastställda temperaturområdet.
tekniska specifikationer
|
INGA |
Karakteristisk |
Värde |
|
1 |
Arbetsvätskans maximala temperatur, °С |
95 |
|
2 |
Maximalt arbetstryck, bar |
10 |
|
3 |
Maximalt differenstryck, bar |
2 |
|
4 |
Noggrannhet, °С |
±2 |
|
5 |
Temperaturområde, °С |
30-65 |
|
6 |
Arbetsmedium |
Vatten, vattenlösning av glykoler med koncentration upp till 40 % |
|
7 |
Rekommenderat arbetstryck, bar |
1-5 |
|
8 |
Nominell diameter, mm |
15-20 |
|
9 |
Nominell flödeshastighet, m³/h |
1,8 -2,0 |
Produktdesign och material

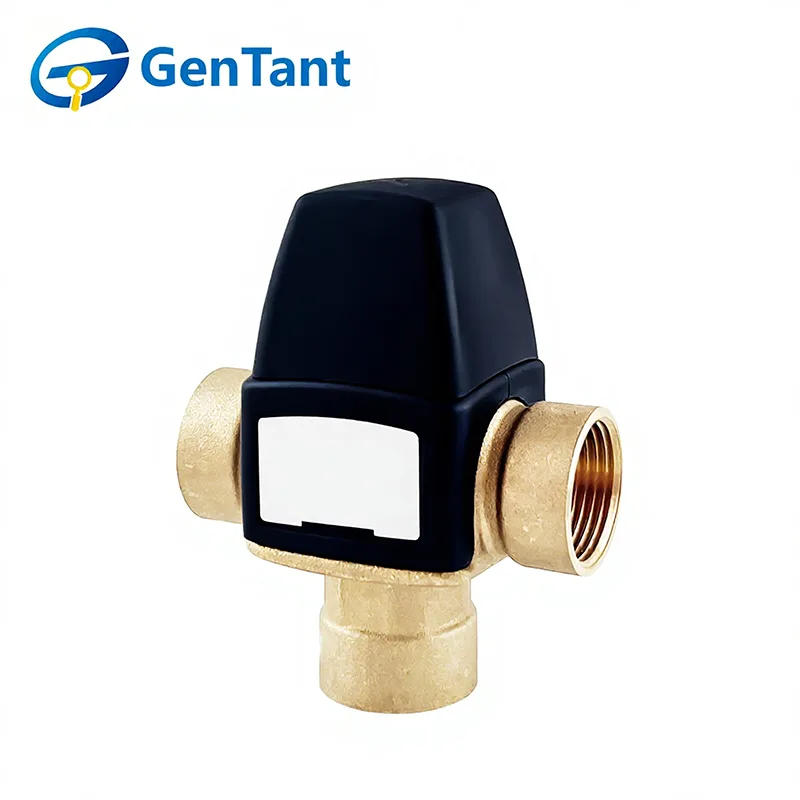

Termostatisk blandningsventil med sidovattenutlopp (invändig gänga)
|
№ |
Objektets namn |
Antal, st |
Material |
|
1 |
Ventilhus |
1 |
CW617N |
|
2 |
Kolv |
1 |
PPS |
|
3 |
O-ring |
1 |
EPDM |
|
4 |
O-ring |
1 |
EPDM |
|
5 |
Fjädra |
1 |
S304-WPB |
|
6 |
Ventilskaft |
1 |
CW617N |
|
7 |
O-ring |
1 |
EPDM |
|
8 |
Packning |
1 |
EPDM |
|
9 |
O-ring |
1 |
EPDM |
|
10 |
Ventilsäte |
1 |
CW617N |
|
11 |
Låsring |
1 |
S304 |
|
12 |
Termoelement |
1 |
H62+CW617N+S304 |
|
13 |
Ventilhölje |
1 |
NYLON |
|
14 |
Justeringsratt |
1 |
NYLON |
|
15 |
Skyddskåpa |
1 |
NYLON |
|
16 |
Klistermärke |
1 |
- |
|
17 |
Klistermärke |
1 |
- |
Mått
|
DN |
G |
φA |
L |
L1 |
L2 |
H |
H1 |
Vikt, g |
|
15 |
1/2 |
11.2 |
74 |
11 |
13 |
91 |
39.5 |
450 |
|
20 |
3/4 |
11.2 |
78 |
11.5 |
13 |
93 |
42.5 |
445 |

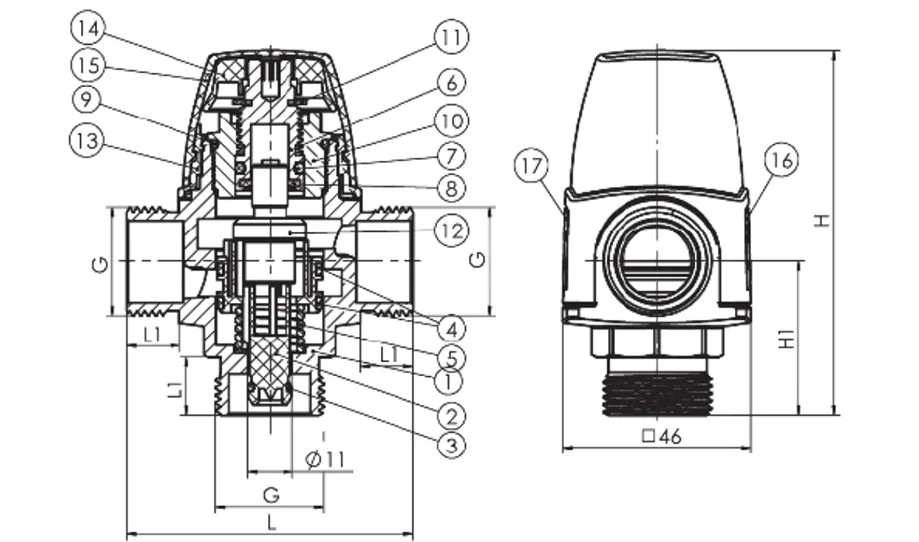

Termostatisk blandningsventil med sidovattenutlopp (hangänga)
|
№ |
Objektets namn |
Antal, st |
Material |
|
1 |
Ventilhus |
1 |
CW617N |
|
2 |
Kolv |
1 |
PPS |
|
3 |
O-ring |
1 |
EPDM |
|
4 |
O-ring |
1 |
EPDM |
|
5 |
Fjädra |
1 |
S304-WPB |
|
6 |
Ventilskaft |
1 |
CW617N |
|
7 |
O-ring |
1 |
EPDM |
|
8 |
Packning |
1 |
EPDM |
|
9 |
O-ring |
1 |
EPDM |
|
10 |
Ventilsäte |
1 |
CW617N |
|
11 |
Låsring |
1 |
S304 |
|
12 |
Termoelement |
1 |
H62+CW617N+S304 |
|
13 |
Ventilhölje |
1 |
NYLON |
|
14 |
Justeringsratt |
1 |
NYLON |
|
15 |
Skyddskåpa |
1 |
NYLON |
|
16 |
Klistermärke |
1 |
- |
|
17 |
Klistermärke |
1 |
- |
Mått
|
DN |
G |
OA/DA |
L |
L1 |
L2 |
H |
H1 |
Vikt, g |
|
15 |
1/2 |
69 |
13 |
90 |
37.5 |
435 |
52.5 |
500 |
|
20 |
3/4 |
70 |
13 |
90 |
37.5 |
440 |
52.5 |
495 |
Installations- och driftsinstruktioner
3.1. För att säkerställa korrekt funktion av den termostatiska blandningsventilen med sidovattenutlopp är det nödvändigt att se till att det inte finns några föroreningar i rörledningen innan installation. Det rekommenderas att installera ett filter vid systeminloppet.

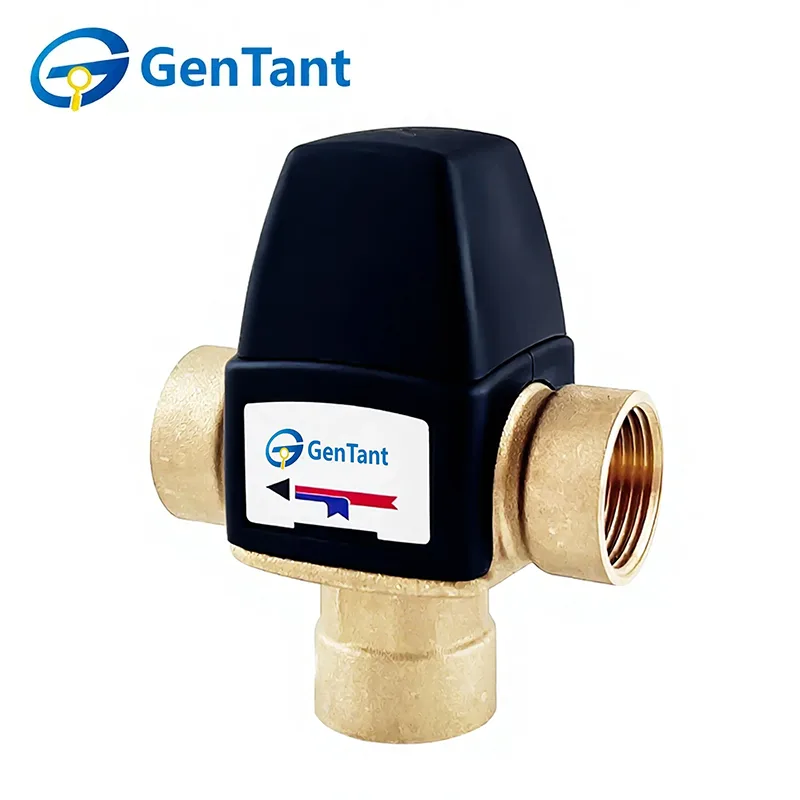

3.2. Blandarens kropp indikerar (se bilden nedan):
varmvatteninlopp med röd färg;
kallvatteninlopp med blå färg;
blandvattenutlopp med röd-blått.

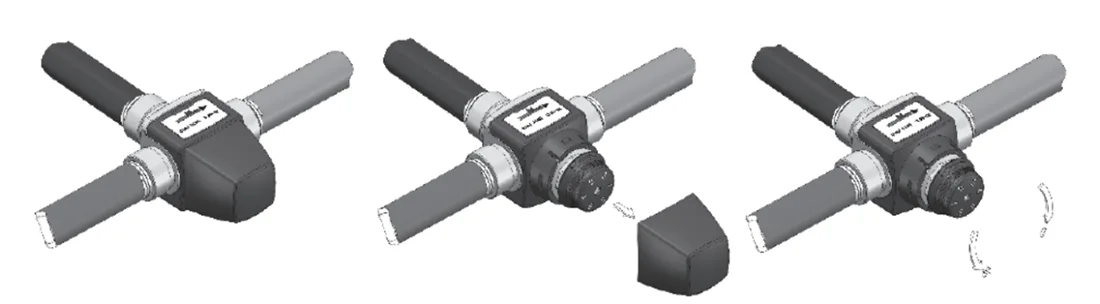

3.3. Vattentemperaturen vid utloppet av den termostatiska blandningsventilen ställs in med justeringsratten i enlighet med tabellen nedan.
|
Handtagsposition |
Blandningstemperatur, °C |
|
1 |
30 |
|
2 |
37 |
|
3 |
43 |
|
4 |
51 |
|
5 |
58 |
|
6 |
65 |
3.4. Det är inte tillåtet att använda skiftnycklar under ventilinstallation.
3.5. Gängade anslutningar måste göras med FUM (fluoroplastiskt tätningsmaterial) eller VVS-polyamidgänga som tätningsmaterial.
3.6. När du installerar ventilen, överskrid inte vridmomentvärdena som anges i tabellen:
|
Tråd, tum |
Maximalt vridmoment (gänga), Nm |
|
1/2" |
30 |
|
3/4" |
40 |
3.7. Exempel på installationsscheman för tappvarmvatten och uppvärmning med termostatiska blandningsventiler:

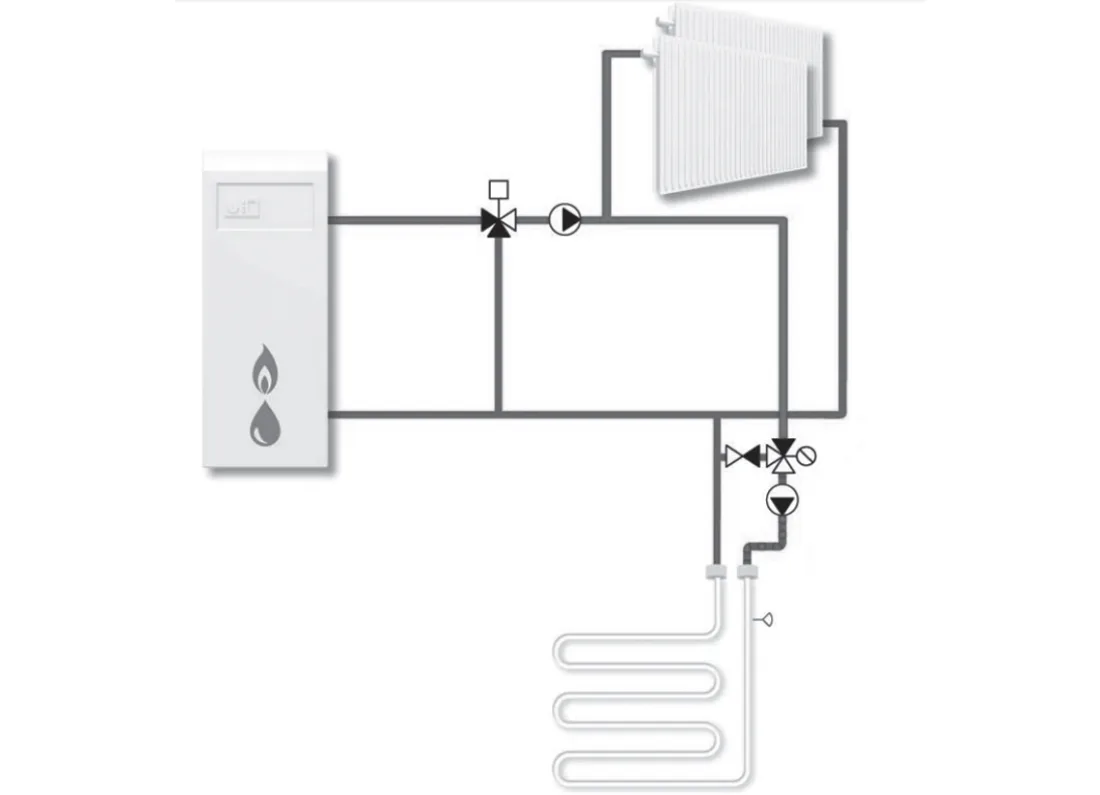

Exempel 1

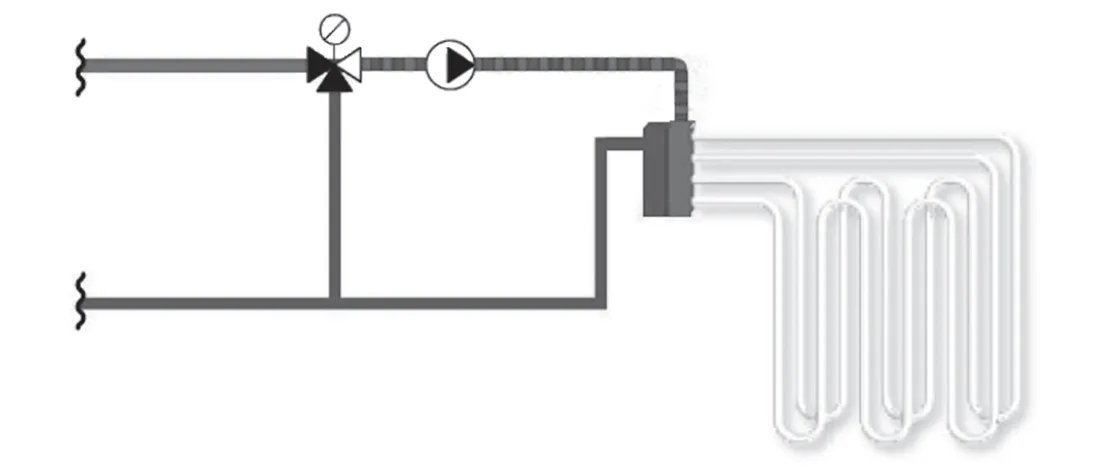

Exempel 2

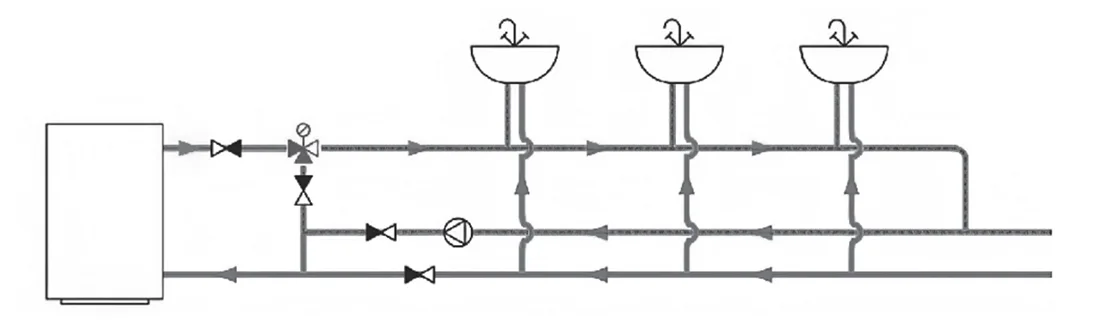

Exempel på varmvatten
Drift och tekniskt underhåll
4.1. Den termostatiska blandningsventilen måste drivas vid det tryck och den temperatur som anges i tabellen med tekniska specifikationer.
4.2. Reparation och byte av ventilen är endast tillåtet när värmeöverföringsvätskan har tömts.
