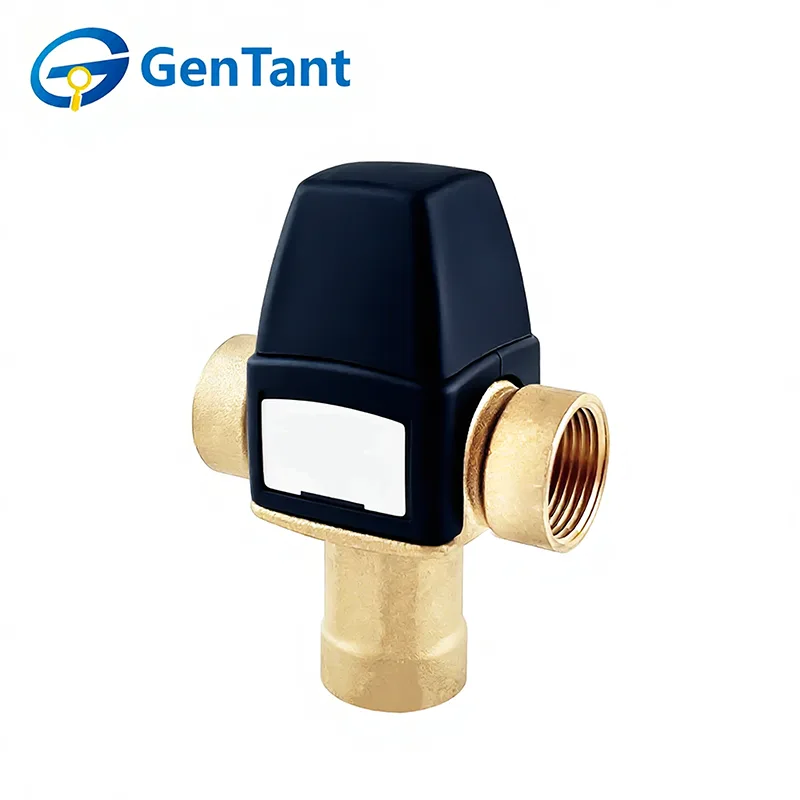

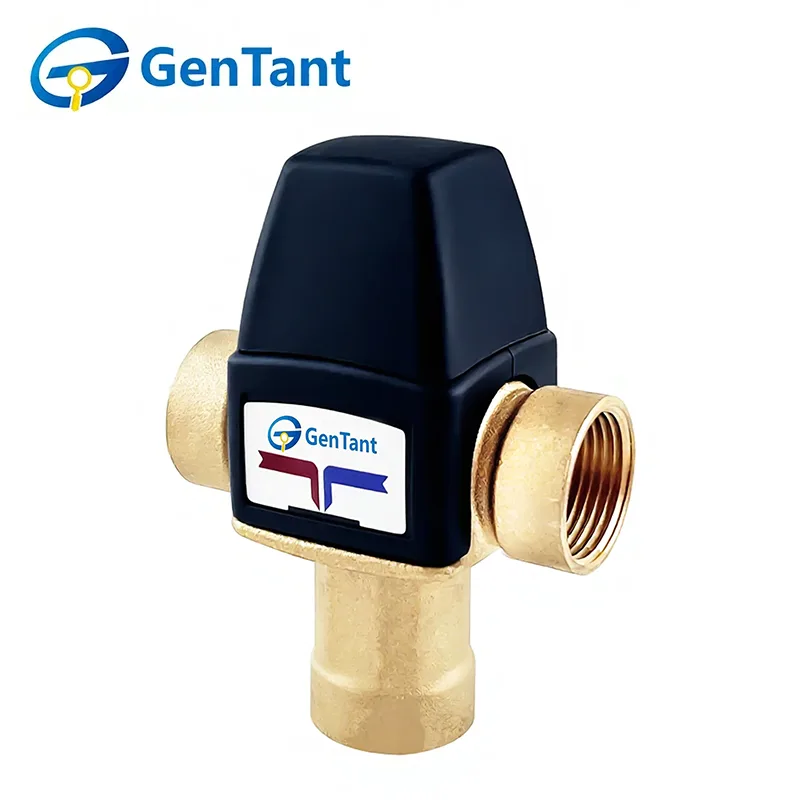

Termostatisk blandningsventil med bottenvattenutlopp
GenTant, en professionell tillverkare av temperaturkontrollventiler i över två decennier, levererar precision termostatisk blandningsventil med bottenvattenutlopp globalt. Vi inbjuder dig att granska vår tekniska data, begära prover eller diskutera dina applikationsbehov för att köpa tillförlitliga, kostnadseffektiva lösningar för dina projekt.
Våra robusta ventiler (med CW617N mässing) blandar automatiskt varmt och kallt vatten för att säkerställa säkra, stabila temperaturer för hushållsvarmvatten (DHW) och golvvärmesystem, vilket effektivt förhindrar skållningsrisker. Konstruerad för hög noggrannhet (±2℃） och hållbarhet, GenTant termostatisk blandningsventil med bottenvattenutlopp specificeras av ingenjörer över hela världen.
Produktfunktion och tillämpning
1.1. GenTant termostatisk blandningsventil med bottenvattenutlopp är utformad för att upprätthålla en given vätsketemperatur i tappvarmvattensystem (DHW) och golvvärmesystem.
1.2. Termostatiska blandningsventiler är utrustade med ett säkerhetssystem mot skållning med kokande vatten (ventilen stänger av blandvätskeflödet om det inte finns kallvattentillförsel).
1.3. Den konstanta temperaturen på det blandade vattnet ställs in med ventilens inställningsratt inom det fastställda temperaturområdet.
tekniska specifikationer
|
INGA |
Karakteristisk |
Värde |
|
1 |
Arbetsvätskans maximala temperatur, °С |
95 |
|
2 |
Maximalt arbetstryck, bar |
10 |
|
3 |
Maximalt differenstryck, bar |
2 |
|
4 |
Noggrannhet, °С |
±2 |
|
5 |
Temperaturområde, °С |
30-65 |
|
6 |
Arbetsmedium |
Vatten, vattenlösning av glykoler med koncentration upp till 40 % |
|
7 |
Rekommenderat arbetstryck, bar |
1-5 |
|
8 |
Nominell diameter, mm |
15-20 |
|
9 |
Nominell flödeshastighet, m³/h |
1,8 -2,0 |
Produktdesign och material

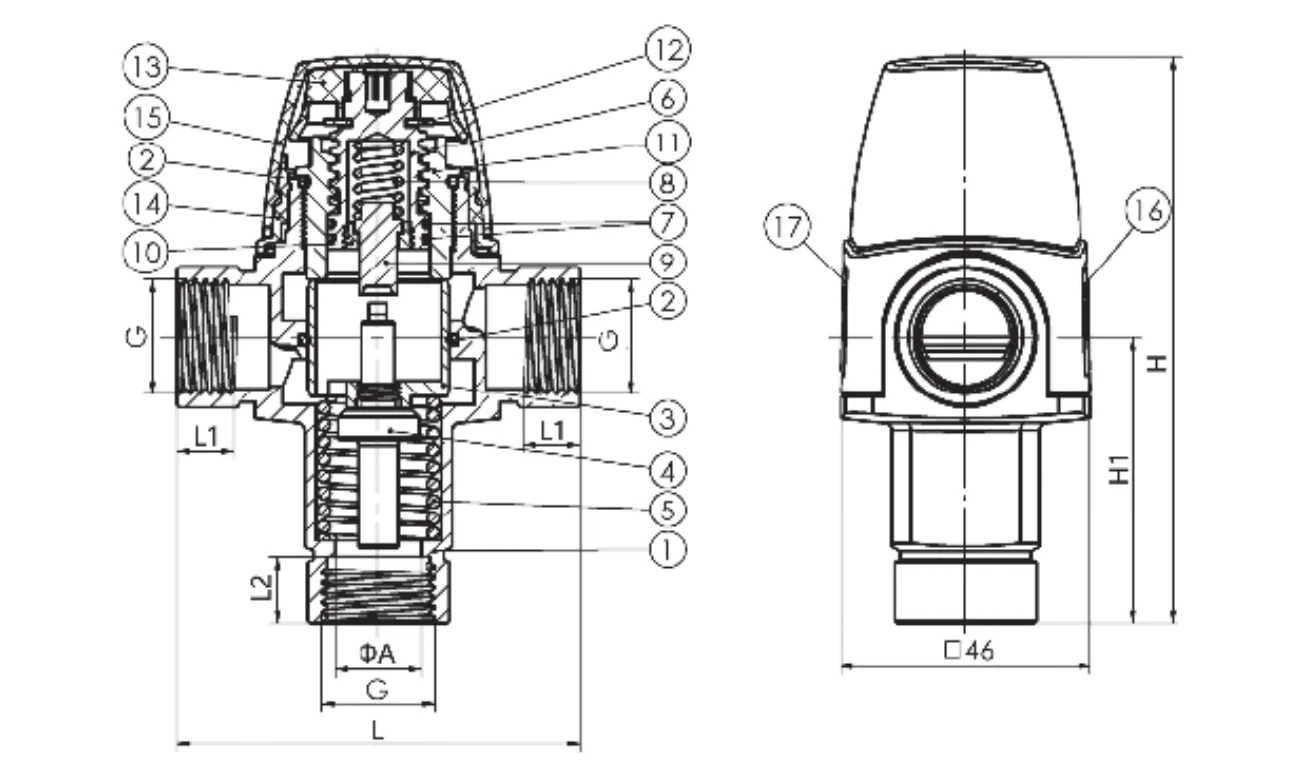

Termostatisk blandningsventil med bottenvattenutlopp (hongänga)
|
№ |
Objektets namn |
Antal, st |
Material |
|
1 |
Ventilhus |
1 |
CW617N |
|
2 |
O-ring |
2 |
EPDM |
|
3 |
Kolv |
1 |
CW617N |
|
4 |
Termoelement |
1 |
H62+CW617N+S304 |
|
5 |
Fjädra |
1 |
S304-WPB |
|
6 |
Justerskruv |
1 |
CW617N |
|
7 |
O-ring |
2 |
EPDM |
|
8 |
Fjädra |
1 |
S304-WPB |
|
9 |
Stam |
1 |
CW617N |
|
10 |
Stamguide |
1 |
CW617N |
|
11 |
Ventilsäte |
1 |
CW617N |
|
12 |
Låsring |
1 |
S304 |
|
13 |
Ventilhölje |
1 |
NYLON |
|
14 |
Justeringsratt |
1 |
NYLON |
|
15 |
Skyddskåpa |
1 |
NYLON |
|
16 |
Klistermärke |
1 |
- |
|
17 |
Klistermärke |
1 |
- |
Mått
|
DN |
G |
φA |
L |
L1 |
L2 |
H |
H1 |
Vikt, g |
|
15 |
1/2 |
16 |
74 |
11 |
12 |
104 |
52.5 |
500 |
|
20 |
3/4 |
17 |
78 |
11 |
11 |
104 |
52.5 |
495 |
Termostatisk blandningsventil med bottenvattenutlopp (hangänga)
|
№ |
Objektets namn |
Antal, st |
Material |
|
1 |
Ventilhus |
1 |
CW617N |
|
2 |
O-ring |
2 |
EPDM |
|
3 |
Kolv |
1 |
CW617N |
|
4 |
Termoelement |
1 |
H62+CW617N+S304 |
|
5 |
Fjädra |
1 |
S304-WPB |
|
6 |
Justerskruv |
1 |
CW617N |
|
7 |
O-ring |
2 |
EPDM |
|
8 |
Fjädra |
1 |
S304-WPB |
|
9 |
Stam |
1 |
CW617N |
|
10 |
Stamguide |
1 |
CW617N |
|
11 |
Ventilsäte |
1 |
CW617N |
|
12 |
Låsring |
1 |
S304 |
|
13 |
Ventilhölje |
1 |
NYLON |
|
14 |
Justeringsratt |
1 |
NYLON |
|
15 |
Skyddskåpa |
1 |
NYLON |
|
16 |
Klistermärke |
1 |
- |
|
17 |
Klistermärke |
1 |
- |
Mått
|
DN |
G |
φA |
L |
L1 |
L2 |
H |
H1 |
Vikt, g |
|
15 |
1/2 |
69 |
12.5 |
104 |
51.5 |
425 |
52.5 |
500 |
|
20 |
3/4 |
69 |
12.5 |
104 |
51.5 |
440 |
52.5 |
495 |
Installations- och driftsinstruktioner
3.1. För att säkerställa korrekt funktion av den termostatiska blandningsventilen är det nödvändigt att se till att det inte finns några föroreningar i rörledningen före installationen. Det rekommenderas att installera ett filter vid systeminloppet.
3.2. Blandarens kropp indikerar (se bilden nedan):
varmvatteninlopp med röd färg;
kallvatteninlopp med blå färg;
blandvattenutlopp med röd-blått.

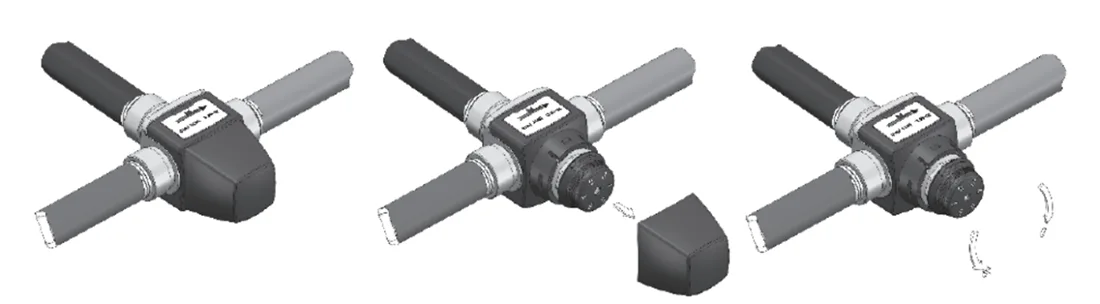

3.3. Vattentemperaturen vid utloppet av den termostatiska blandningsventilen ställs in med justeringsratten i enlighet med tabellen nedan.
|
Handtagsposition |
Blandningstemperatur, °C |
|
1 |
30 |
|
2 |
37 |
|
3 |
43 |
|
4 |
51 |
|
5 |
58 |
|
6 |
65 |
3.4. Det är inte tillåtet att använda skiftnycklar under ventilinstallation.
3.5. Gängade anslutningar måste göras med FUM (fluoroplastiskt tätningsmaterial) eller VVS-polyamidgänga som tätningsmaterial.
3.6. När du installerar ventilen, överskrid inte vridmomentvärdena som anges i tabellen:
|
Tråd, tum |
Maximalt vridmoment (gänga), Nm |
|
1/2" |
30 |
|
3/4" |
40 |
3.7. Exempel på installationsscheman för tappvarmvatten och uppvärmning med termostatiska blandningsventiler:

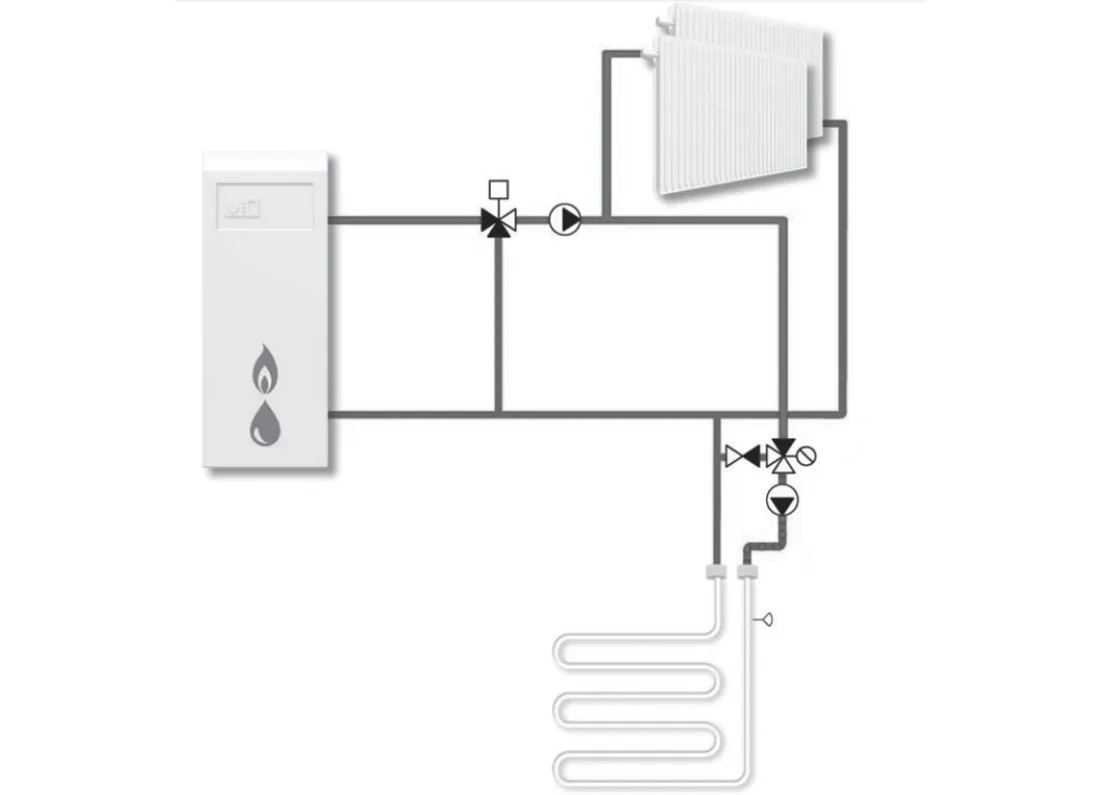

Exempel 1

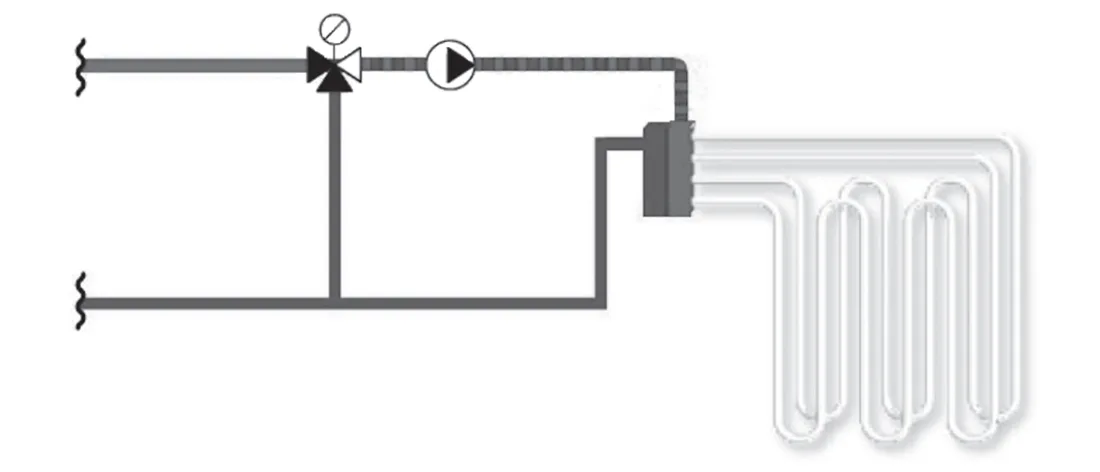

Exempel 2

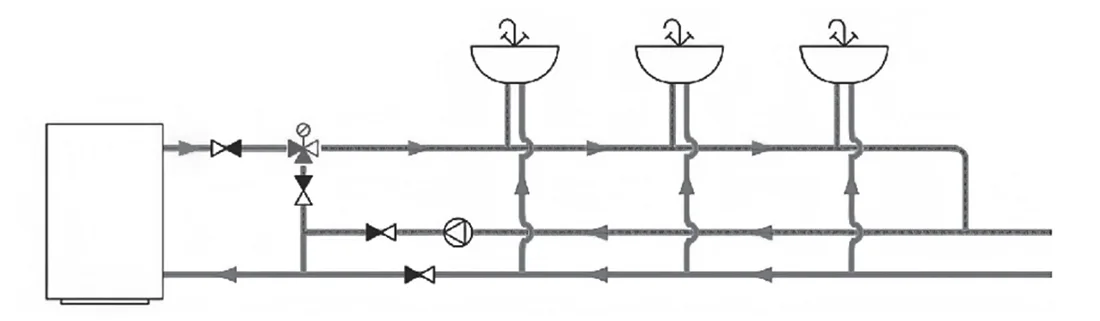

Exempel på varmvatten
Drift och tekniskt underhåll
4.1. Den termostatiska blandningsventilen måste drivas vid det tryck och den temperatur som anges i tabellen med tekniska specifikationer.
4.2. Reparation och byte av ventilen är endast tillåtet när värmeöverföringsvätskan har tömts.
