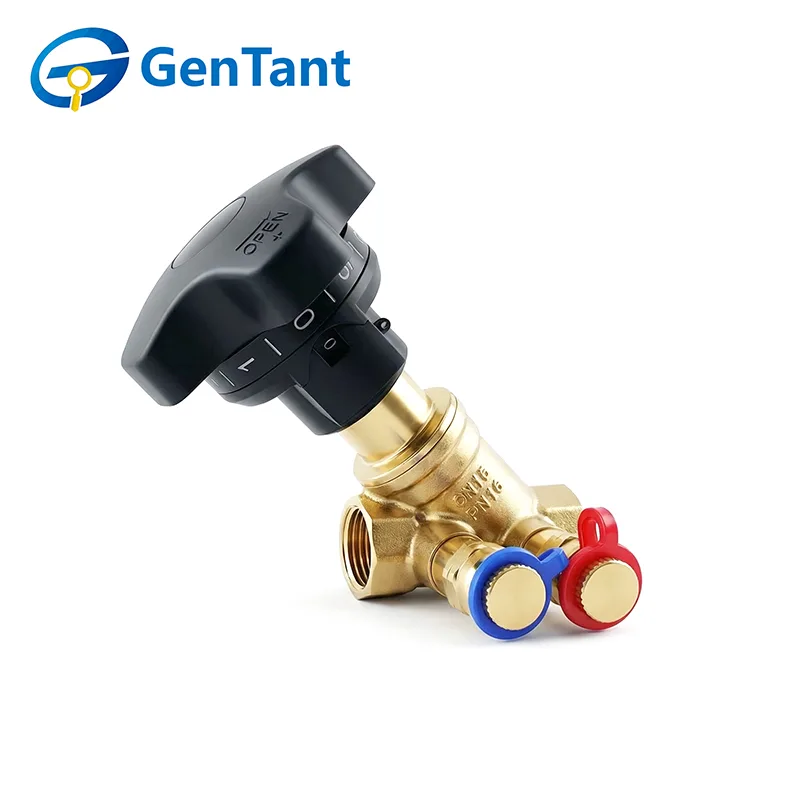

Statisk balanseringsventil

Som en ledande global leverantör exporterar vi tillförlitliga ventillösningar över hela världen, vilket ger konkurrenskraftiga grossistpriser och omfattande OEM/ODM-tjänster. Vår fabrik är utrustad med stränga kvalitetskontrollsystem och dedikerad teknisk support. Om du funderar på att köpa eller köpa statiska injusteringsventiler, inbjuder vi dig att fråga efter vår senaste produktkatalog och begära en offert. Dra nytta av vår tillverkningsexpertis och sömlösa globala leveranser för dina storskaliga inköp eller specialiserade ingenjörsprojekt.

Produktfunktion och tillämpning

Den statiska injusteringsventilen har en digital låsmekanism och en ventilkropp med rakt flöde, vilket ger exakt lika procentuell flödeskontroll. Den säkerställer noggrann, manipuleringssäker justering och stabil hydraulisk prestanda över alla systemgrenar.

Speciellt utformad för att lösa ojämn uppvärmning/kyla i HVAC-system, eliminerar den temperaturvariationer genom att exakt fördela flödet till varje terminal. Idealisk för fjärrvärme, kommersiell luftkonditionering och industriella vattenkretsar, den uppnår full hydraulisk balans, minskar pumpens energiförbrukning och förbättrar systemets totala effektivitet för både energibesparingar och förbättrad komfort.

Produktparameter (specifikation)

Tillämpliga vätskor: vatten, glykollösningar (max 50 % glykol)

Drifttemperaturområde: -20 ~ 120°C

Maximalt arbetstryck: 16 bar (1,6 MPa)

Förmåga för snabb trycktestning: (Kräver en dedikerad smart mätare för detektering; sondens diameter är 3 mm)

Utmärkt regleringsprestanda: Exakt justering med en öppningsindikator som visar steg om 1/10 av ett varv

Utmärkt avstängningsfunktion

Öppningsgrad Låsfunktion

Noggrannhet: ±10 %

Huvudmaterial

Hpb59-1 (mässingsklass)

Handratt: ABS Tätningskomponenter: PTFE, EPDM

Typ av gängad anslutning

DN15 (1/2"), DN20 (3/4"), DN25 (1"), DN32 (1-1/4"), DN40 (1-1/2"), DN50 (2")

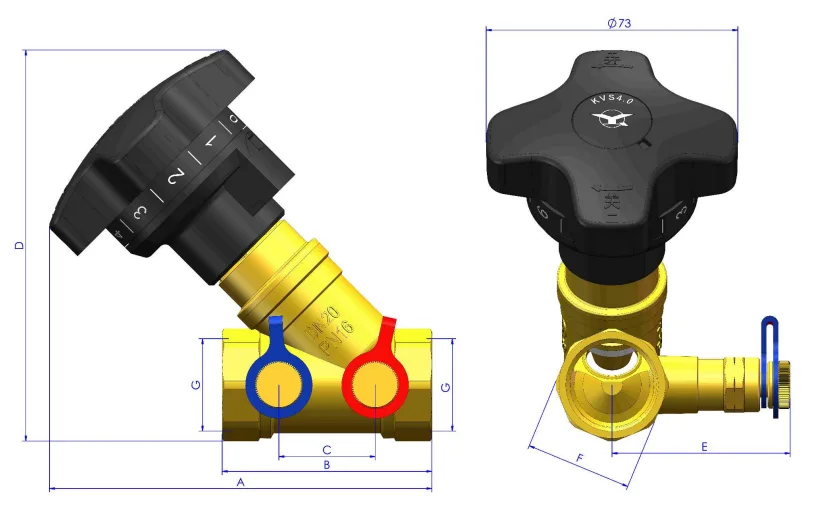

Produktdimension

Riktlinjer för ventilinstallation och instruktioner för inställning av minneslås:

Indikatorn på ventilhandratten ska vara vänd i en riktning som är synlig för idrifttagningspersonalen. Hinder bör undvikas framför tryckprovningsleden på ventilhuset för att säkerställa att ett dedikerat smart instrument kan anslutas för detektering under driftsättning.

Rörledningen där ventilen är installerad måste ha samma nominella diameter.

Se till att det inte finns några föroreningar i rörledningen och ventilen före installationen.

För att skydda ventilen från potentiella föroreningar, installera ett filter uppströms om ventilen.

Under installationen ska mediumflödets riktning överensstämma med den riktning som är markerad på ventilhuset.

Ventilen kan installeras horisontellt eller vertikalt.

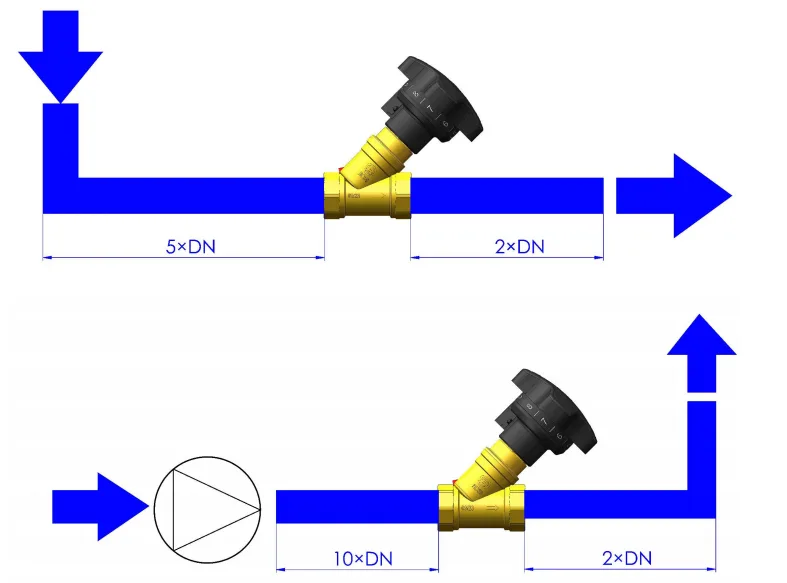

Om ventilen installeras efter en krökt rörsektion, rekommenderas att hålla den raka rörsektionen före ventilen vid ett minimum (längden är lika med 5 gånger ventilens nominella diameter).

Om det finns en cirkulator (pump) före ventilen, är den minsta rekommenderade längden på rakt rör 10 gånger den nominella diametern på själva ventilen.

Efter att ventilen har tagits i drift, för att upprätthålla systemets balansstatus, bör ventilöppningen inte ändras slumpmässigt under normal systemdrift, och i synnerhet bör öppningslåsanordningen inte ändras.

Minneslåsinställning

Den statiska balanseringsventilen har en positionsminne, ta bort dammlocket och följ dessa steg för den nödvändiga låsinställningen:

1.Använd ett litet verktyg i det lilla spåret mellan dammskyddet och handratten och ta sedan ut det.

2. Sätt in en 5 mm sexkantnyckel i mitten av handratten och håll rotationen i önskat läge.

3. Tryck tillbaka dammlocket på plats.
