Differenstryckskontrollventil

GenTant-ventiler är konstruerade för precision och hållbarhet och är lätta att integrera, vilket gör dem till det föredragna valet för ingenjörer och projektledare över hela världen. Vi är fast beslutna att tillhandahålla exceptionell service och skräddarsydda lösningar och erbjuda högkvalitativa produkter till rimliga priser för grossister. Vi inbjuder dig att begära teknisk dokumentation, utforska vårt mångsidiga produktsortiment och rådgöra med vårt team för att möta dina projektbehov. Samarbeta med GenTant för att förbättra ditt systems prestanda och livslängd.

Produktfunktion och tillämpning

Differenstryckskontrollventilen är designad för vattensystem med slutna slinga för att automatiskt upprätthålla ett konstant differenstryck mellan matnings- och returledningar. Genom att reagera proportionellt på flödesvariationer stabiliserar den systemtrycket, förhindrar för hög flödeshastighet och eliminerar effektivt rörljud. Ventilen fungerar i kombination med en statisk injusteringsventil via kopparimpulsrör, vilket säkerställer exakt flödesreglering och tryckbalans. Dess robusta konstruktion med PN16 tryckklassificering garanterar långsiktig tillförlitlighet. Ventilen stöder flexibla installationsriktningar, erbjuder börvärdesminne och tillåter partiell isolering utan att störa andra systemkomponenter, vilket säkerställer energieffektivitet och förbättrad termisk komfort.

Differenstryckskontrollventiler används i stor utsträckning i HVAC-system med variabelt flöde som kylt vatten och cirkulationsnät för varmvatten. De är idealiska för tillämpningar som involverar termostatiska reglerventiler, fläktkonvektorer och terminalgrenar där frekventa flödesändringar förekommer. Genom att upprätthålla ett stabilt differenstryck över grenar förbättrar ventilen systemets stabilitet, minskar idrifttagningstiden och säkerställer tyst och effektiv drift i kommersiella byggnader, bostadskomplex, sjukhus och industrianläggningar.

Dess primära användningsfall inkluderar:

Fjärrvärme- och stigledningssystem: Används för att stabilisera trycket över olika zoner eller vertikala stigare i storskaliga byggnader, vilket förhindrar flödesfluktuationer orsakade av att andra grenar öppnas eller stängs.

Kondenserande pannsystem: Skyddar pannan genom att upprätthålla de nödvändiga tryckförhållandena för att optimera kondenseringseffektiviteten och säkerställa ett stabilt flöde genom värmeväxlaren.

Kombinerade värme- och kraftvärmesystem (CHP): Reglerar trycket mellan matnings- och returledningarna för att säkerställa att kraftvärmeenheten fungerar inom sina optimala hydrauliska parametrar, vilket förhindrar översvämning eller otillräckligt tryck.

Produktparameter (specifikation)

Temperaturområde: -5 till 110°C

Maximalt arbetstryck: 16 bar

Maximalt differenstryck: 2 bar

Maximalt differenstryck över membranet: 6 bar

Inställningsområde: 5–30 kPa (50–300 mbar)

Noggrannhet: ±15 %

Kopparimpulsrör: 1/8" × 1/8" × 1m (med 1/4" adapter/bussning)

Typ av gängad anslutning

DN15(1/2＂)，DN20(3/4＂)，DN25(1＂)

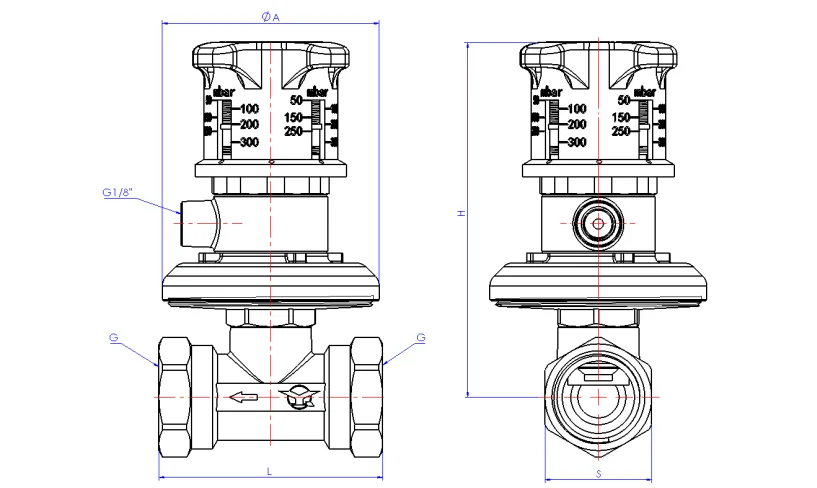

Produktdimension

Driftriktlinjer

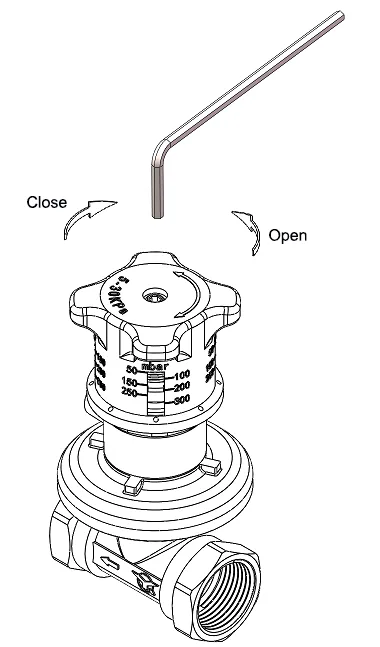

Ventilstängning

Använd en 3 mm insexnyckel (sexnyckel), för in den i insexhylsan i mitten av handratten. Vrid den medurs för att flytta den interna ventilpluggen och stänga flödeskanalen.

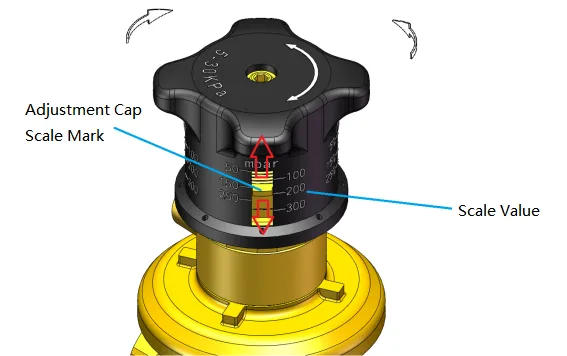

Differenstryckjusteringsfunktion

Vrid justeringsratten för hand för att flytta det interna inställningslocket uppåt eller nedåt. Rikta in locket med önskat skalvärde på handratten; skalvärdena är kalibrerade i mbar.
