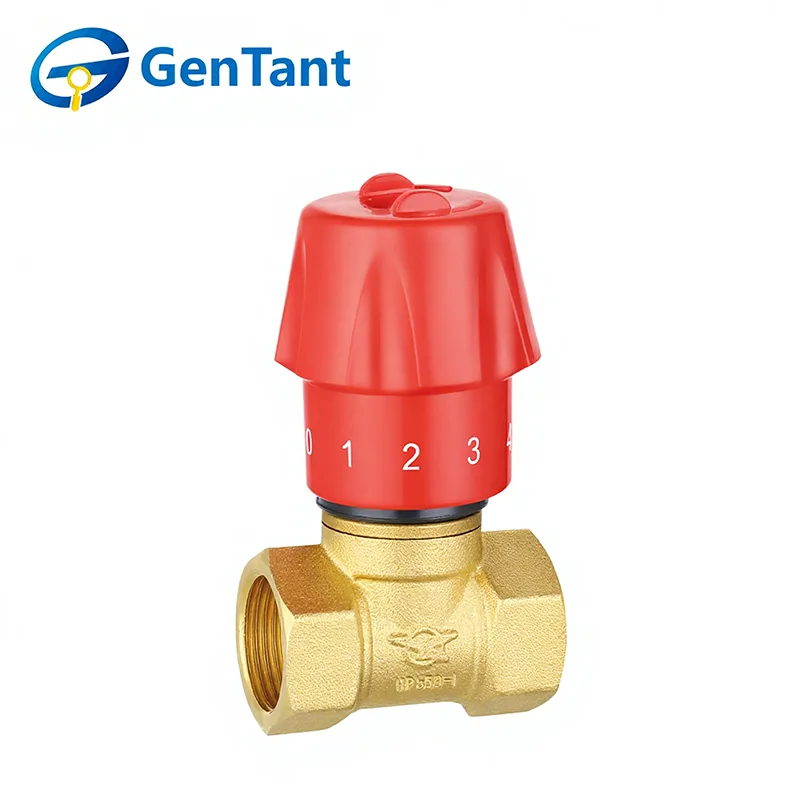

Flödeskontrollklotventil

En flödeskontrollklotventil är en precisionskonstruerad enhet designad för noggrann modulering och reglering av vätskeflödet i ett rörsystem. Dess kärnfunktion är att ge finjusterad, stabil kontroll över flödeshastighet, tryck och volym, snarare än att bara fungera som en på/av-enhet. Detta uppnås genom dess distinkta inre struktur, där skivan eller pluggen rör sig linjärt vinkelrätt mot sätet, vilket möjliggör progressiv begränsning eller öppning av flödesvägen. Denna design erbjuder utmärkta strypegenskaper, vilket gör det möjligt för förare att exakt ställa in och bibehålla en önskad flödesnivå. Det är viktigt i applikationer som kräver konstant flödeshantering, såsom balansering i HVAC-vattensystem, processkontroll i industriella miljöer och tryckreglering i vattendistributionsnätverk.

Produktfunktion och tillämpning

Flödeskontrollklotventiler är konstruerade för strypning och modulering med hög precision i vattensystem för kommersiella och bostäder. Deras primära egenskap är en unik intern plug-and-säte-design som möjliggör finjusterade justeringar av flödeshastigheter och tryck. Dessa ventiler är viktiga för att balansera HVAC-slingor, hantera pannans matarvatten och kontrollera kemikaliedosering vid vattenbehandling. Deras förmåga att upprätthålla ett stabilt flöde under varierande förhållanden säkerställer systemets effektivitet och förhindrar slitage på utrustningen.

Produktparameter

Teknisk specifikation

Nominellt tryck: 1,6 MPa

Arbetsmedium: vatten, olja, icke-frätande och icke brandfarliga gaser

Driftstemperatur: -20°C ≤ T ≤ 150°C

Gängan överensstämmer med ISO 228-standarden

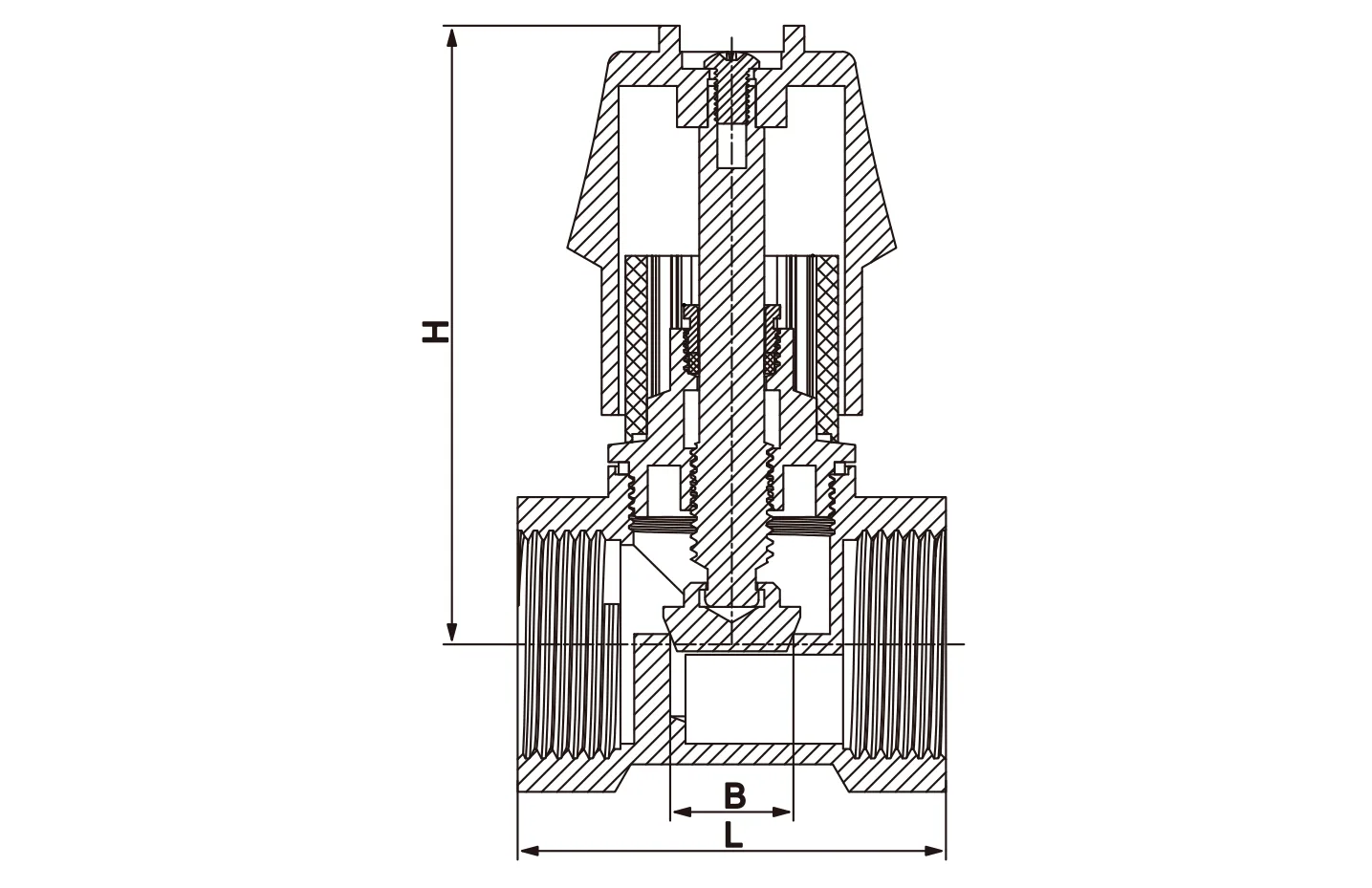

Produktdimension

Installationsriktlinjer

1. Rengör och förbered rörsystemet noggrant innan du installerar ventilen.

2. Före installation, ta bort eventuella skyddande ändlock och inspektera ventilportarna och sätesytorna för att säkerställa att de är rena.

3. Ge tillräckligt stöd för ventilen för att undvika stress från anslutning av rör.

4. Bekräfta att ventilens tryck- och temperaturklassificeringar är lämpliga för de avsedda driftförhållandena.

5. Innan ventilen tas i bruk, cykla den helt från öppen till stängd för att kontrollera att den fungerar smidigt.

6. Kontrollera efter installationen att packmuttern är ordentligt åtdragen.

7.För flödeskontrollklotventiler rekommenderas att installera med skaftet vertikalt och manöverhandtaget ovanpå.

Bruksanvisning

Grind- och klotventiler manövreras manuellt. Vrid handtaget moturs för att öppna och medurs för att stänga.

Inspektion och underhåll

1. Rutininspektion och förebyggande underhåll krävs i allmänhet inte, förutom enstaka justeringar av spindelpackning och periodisk cykling av ventilen från öppen till stängd.

2. Om en packningsläcka uppstår, dra åt packningsmuttern medurs med ungefär ett kvarts varv – eller tills läckaget upphör – för att öka tätningstrycket på spindelpackningen. Packa aldrig om en ventil när den är under systemtryck.

3. Vid byte av ventilskaftet, byt även ut packningsmaterialet.

Ersättningsdelar

Under normala driftsförhållanden behövs sällan reservdelar. Rekommenderade reservdelar för varje ventiltyp inkluderar:

Globventiler: Handtag, handtagsmutter, packning, packbox, packmutter, skiva och säte.

När du beställer delar, vänligen ange ventilens figurnummer, storlek, nödvändig del och ungefärlig ålder.
