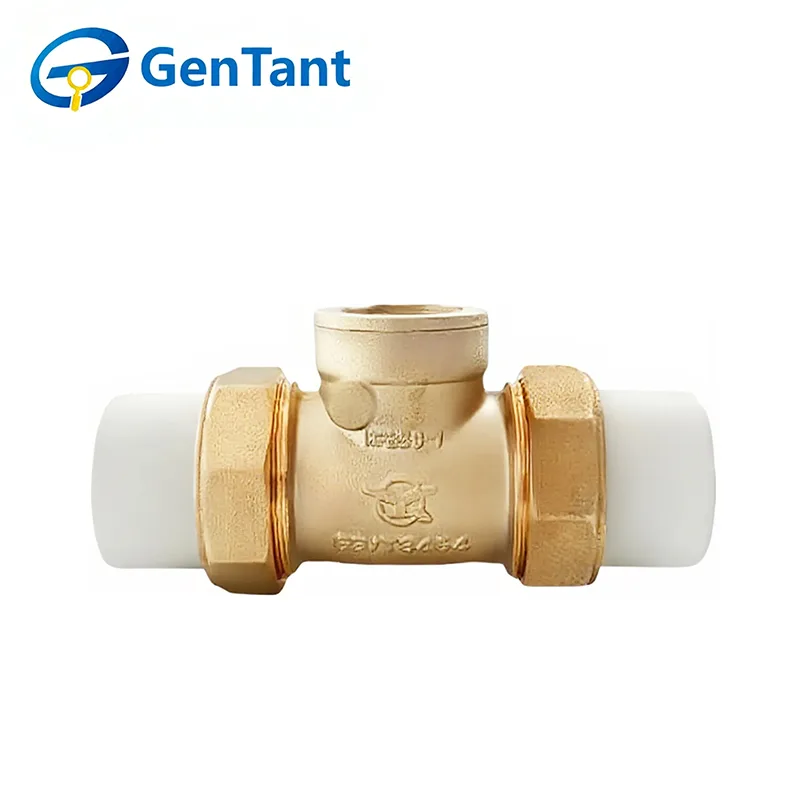

PPR horisontell backventil

Den horisontella PPR-backventilen är en specialiserad enkelriktad flödeskontrollanordning designad för integrering i rörledningssystem av polypropylen random copolymer (PPR). Dess kärnfunktion är att automatiskt tillåta vätskeflöde i den avsedda framåtriktade riktningen samtidigt som den omedelbart tätar för att förhindra omvänt flöde eller tillbakaflöde när trycket minskar eller upphör. Denna mekanism är avgörande för att skydda PPR-systemkomponenter – såsom pumpar, mätare och värmeelement – ​​från skador orsakade av vattenslag och omvända tryckstötar. Det garanterar driftsäkerhet och processstabilitet i bostäder och kommersiella applikationer, inklusive distribution av dricksvatten, golvvärme och solvärmesystem.

Produktfunktion och tillämpning

PPR horisontella backventil har en korrosionsbeständig polypropen slumpmässig sampolymerkropp, vilket säkerställer kompatibilitet med dricksvatten och kemiska system. Dess integrerade svängskiva design tillåter lågt motstånd framåtflöde samtidigt som det ger tätt, automatiskt återflödesskydd. Den är kompakt och lätt och erbjuder enkel installation av varmfusionssvetsning med pålitlig, underhållsfri drift.

Används i stor utsträckning i PPR-ledningsnät för vattenförsörjning i bostäder och kommersiellt bruk, kemikalieöverföring, bevattning och HVAC-system. Det förhindrar effektivt omvänt flöde i horisontella rörledningar, skyddar pumpar och upprätthåller systemsäkerheten i applikationer för dricksvatten, industrivätska och lågtryckscirkulation.

Produktparameter

1. Nominellt tryck: 1,6 MPa

2.Arbetsmedium: Vatten

3. Driftstemperatur: -10°C ≤ T ≤ 100°C

4.Gängan överensstämmer med ISO228-standarden

Installationsriktlinjer

1. Rengör och förbered rörsystemet noggrant innan du installerar ventilen.

2. Före installation, ta bort eventuella skyddande ändlock och inspektera ventilportarna och sätesytorna för att säkerställa att de är rena.

3. Ge tillräckligt stöd för ventilen för att undvika stress från anslutning av rör.

4. Bekräfta att ventilens tryck- och temperaturklassificeringar är lämpliga för de avsedda driftförhållandena.

5. Innan ventilen tas i bruk, cykla den helt från öppen till stängd för att kontrollera att den fungerar smidigt.

6. Efter installationen, kontrollera att packmuttern är ordentligt åtdragen.

Obs 1: PPR horisontell backventil kan installeras i horisontella eller vertikala rör med uppåtgående flöde, eller i mellanliggande riktningar, förutsatt att gångjärnstappen på svängventilerna förblir horisontella. Installera backventiler på tillräckligt avstånd från pumpens utlopp eller andra turbulenta flödeskällor. Se relevant teknisk bulletin för detaljer.

Obs 2: Vissa backventiler kan innehålla intern förpackning för att skydda skivan under transport. Ta bort allt sådant förpackningsmaterial före installation.

Bruksanvisning

PPR horisontell backventil fungerar automatiskt och kräver inga manuella ingrepp.

Inspektion och underhåll

1. Rutininspektion och förebyggande underhåll krävs i allmänhet inte, förutom enstaka justeringar av spindelpackning och periodisk cykling av ventilen från öppen till stängd.

2. Om en packningsläcka uppstår, dra åt packningsmuttern medurs med ungefär ett kvarts varv – eller tills läckaget upphör – för att öka tätningstrycket på spindelpackningen. Packa aldrig om en ventil när den är under systemtryck.

3. Vid byte av ventilskaftet, byt även ut packningsmaterialet.

Ersättningsdelar

Under normala driftsförhållanden behövs sällan reservdelar. Rekommenderade reservdelar för varje ventiltyp inkluderar: Skiva, hållare och gångjärn.

När du beställer delar, vänligen ange ventilens figurnummer, storlek, nödvändig del och ungefärlig ålder.

Underhåll

1. Regelbunden rengöring. För att undvika påverkan av föroreningar och sediment i rörledningen på backventilen är det nödvändigt att regelbundet rengöra den horisontella backventilen helt i koppar och insidan av rörledningen.

2. Notera omväxlande kall- och varmvattendrift. Att ofta öppna och stänga backventilen kommer att orsaka skador, så omväxlande kall- och varmvattendrift bör undvikas.

3. Notera trycket. När du använder den horisontella backventilen helt i koppar, bör du vara uppmärksam på trycksituationen inuti rörledningen, eftersom för högt tryck kommer att ha en negativ effekt på backventilen. Kort sagt är den horisontella backventilen helt i koppar en vanlig enhet i rörledningssystem, och dess användning och underhåll är mycket enkla och lätta. Vid faktisk användning bör användare driva och underhålla enligt ovanstående krav för att säkerställa användningseffekten.
