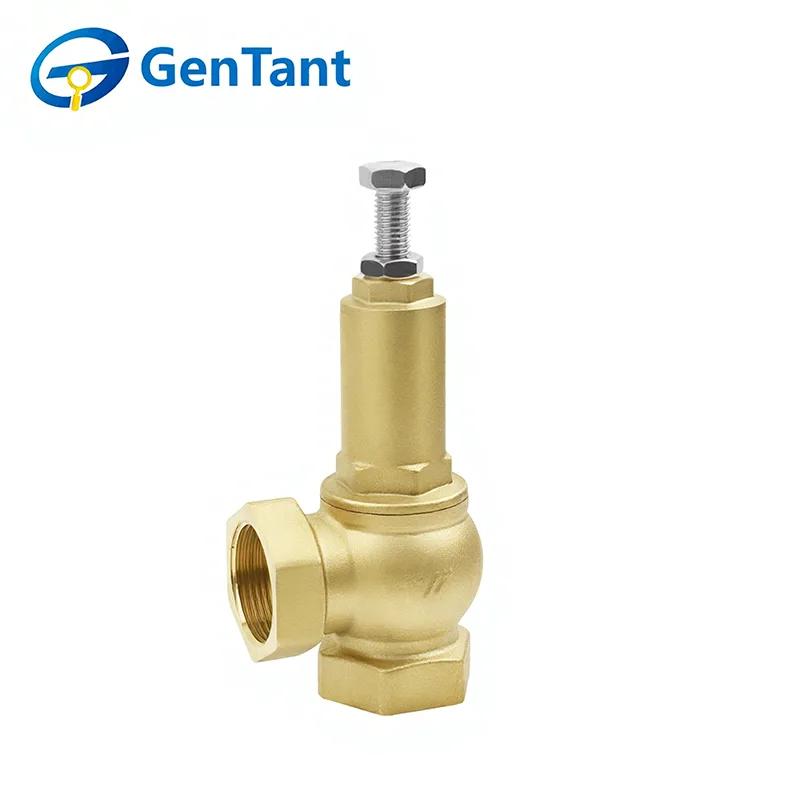

GenTant, en specialiserad kinesisk tillverkare med över 20 års erfarenhet, levererar tillförlitliga bypass-säkerhetsventiler till kunder globalt. Denna viktiga säkerhetsanordning öppnas automatiskt för att avleda överskottsvätskeflöde när systemtrycket överstiger en förinställd gräns, vilket skyddar pumpar, värmeväxlare och annan kritisk utrustning från skador på grund av övertryck eller plötsliga flödesavbrott.
Våra ventiler är konstruerade för precision och hållbarhet och säkerställer driftsäkerhet och livslängd för systemet i HVAC-, industriprocess- och brandskyddstillämpningar. Vi inbjuder ingenjörer och köpare att granska våra specifikationer, begära en offert och välja GenTant som din pålitliga partner för att skydda kritisk infrastruktur. Kontakta oss idag för att diskutera dina projektkrav.
Produktfunktion och tillämpning
Bypass-säkerhetsventilen ger ett kritiskt övertrycksskydd genom att automatiskt öppnas vid ett förinställt tryck för att avleda överskottsflöde. Den har exakt kalibrering, robust konstruktion för hög tillförlitlighet och en manipuleringssäker inställning för att säkerställa konsekvent säkerhetsprestanda.
Bypass-säkerhetsventil är väsentlig för att skydda pumpar, värmeväxlare och pannor i VVS-system, industriella processer och brandskyddskretsar. Det förhindrar skador under plötsliga flödesförändringar, systemstarter eller tryckstötar, vilket säkerställer driftkontinuitet och utrustningens livslängd.
Produktparameter (specifikation)
Teknisk specifikation
Beteckning / Namn
1/2"
3/4"
1"
1 1/4"
1 1/2"
2"
2 1/2"
3"
Maximalt arbetstryck (bar)
16
Tillämplig arbetstemperatur (°C)
-10 - 180
Justerbart tryckområde (bar)
1 - 12
Fabriksinställt tryck (bar)
3
Böjmotståndsvärde (N.m)
105
225
340
475
610
1100
1550
1900
Flödesparametrar
Vattentryck (bar)
Vattenflöde (m³/h)
1/2"
3/4"
1"
1 1/4"
1 1/2"
2"
2 1/2"
3"
1.0
0.9
2.1
3.8
5.5
7.2
13.0
21.5
33.5
2.0
1.1
2.5
4.5
6.5
10
13.0
28.5
43.0
3.0
1.32
2.9
5.3
7.5
11.5
18.5
33.0
50.0
4.0
1.5
3.2
6.0
8.5
12.8
20.5
37.0
55.5
5.0
1.7
3.56
6.5
9.5
13.4
22.5
41.0
61.0
6.0
1.8
3.8
7.0
10.3
15.3
24.3
44.3
66.3
7.0
1.9
4.08
7.5
11
16.3
26.0
47.6
71.0
8.0
2.06
4.3
8.0
11.5
17.3
27.8
51.0
75.0
9.0
2.15
4.56
8.5
12.2
18.3
29.2
53.8
79.5
10.0
2.25
4.76
9.0
12.8
19.2
30.5
57.0
84.3
11.0
2.32
4.82
9.2
13.3
20.1
32.0
59.3
88.5
12.0
2.45
5.0
9.5
14
20.8
33.3
62.3
92.3
Produktdimension
Specifikationer
D(mm)
A(mm)
B(mm)
H1(mm)
H(mm)
S(mm)
Vikt
1/2"
Ø16
50
31.5
87.5
112
28
323g
3/4"
Ø20
60.5
38
109
141
34
543g
1"
Ø25
69
42.5
126
162
40.5
772g
1 1/4"
Ø30
82
52
135
180
50
1215g
1 1/2"
Ø37
93
58
160
209
56
1785g
2"
Ø43
111.5
71
190
248
68
2675g
2 1/2"
Ø60
137
85
227.5
293.5
85
4808g
3"
Ø72
153.5
94.5
261
338
98
6645g

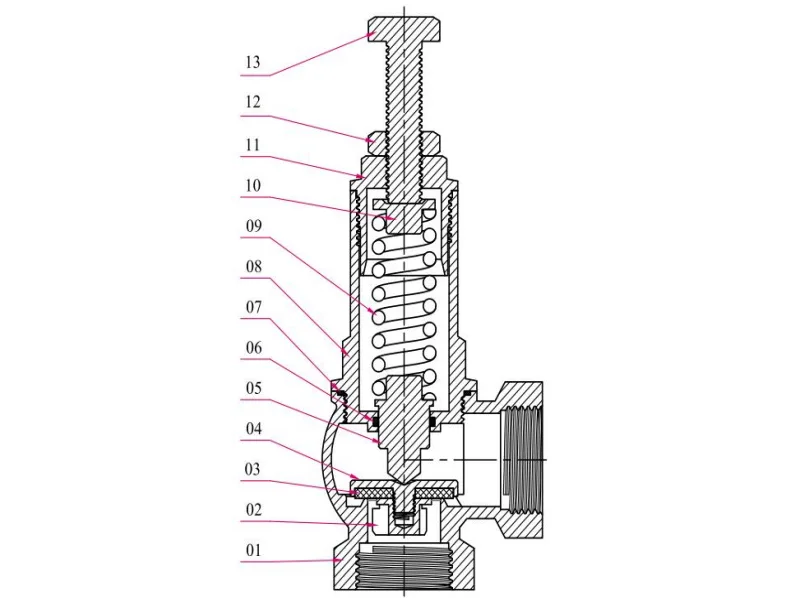

Strukturera
Art.nr.
Produktnamn
Material
1
Ventilhus
HPb59-1
2
Vattenpressplåtsinsats
HPb59-1
3
Platt bricka/packning
FPM
4
Vattenpressplatta
HPb59-1
5
Ventilkärna/spol
HPb59-1
6
O-ring
EPDM
7
Tätningsring/packning
PTFE
8
Adapter / Nippel
HPb59-1
9
Fjädra
65 Mn (manganstål)
10
Fjäderhållarplatta
HPb59-1
11
Adapterlock / lock
HPb59-1
12
Mutter
S304
13
Skruv/bult
S304
Arbetsprincip
En säkerhetsventil är en speciell typ av ventil vars öppnings- och stängningskomponenter hålls normalt stängda av en yttre kraft. När trycket på mediet inuti utrustning eller rörledningar stiger över ett specificerat värde, förhindrar det att mediumtrycket inuti röret eller utrustningen överskrider det värdet genom att släppa ut mediet utanför systemet. Säkerhetsventiler tillhör kategorin automatiska ventiler och används främst på pannor, tryckkärl och rörledningar för att kontrollera trycket så att det inte överskrider den inställda gränsen, vilket spelar en viktig skyddsroll för personlig säkerhet och utrustningens funktion.
Obs: Säkerhetsventiler måste genomgå ett trycktest innan de kan användas.
Installations- och driftsinstruktioner
Innan en säkerhetsventil installeras måste rörledningen rengöras och rengöras noggrant. Detta gäller huruvida säkerhetsventilen kan fungera korrekt och uppfylla sitt avsedda syfte, samtidigt som den direkt påverkar dess funktionsprestanda, tätningsprestanda och flödesindikatorer.
Installationsposition för säkerhetsventilen
När du väljer installationsposition för en säkerhetsventil bör följande problem noteras:
1.1 Säkerhetsventilen bör installeras vertikalt på den mest tryckkänsliga punkten i det skyddade systemet eller utrustningen, såsom toppen av en panna;
1.2 Säkerhetsventilen bör installeras på en plats som underlättar demontering och periodisk inspektion och underhåll;
Installation av säkerhetsventilens inloppsrör
Det är bäst att installera säkerhetsventilen vertikalt och direkt på pannans anslutningsrör, utan extra inloppsrör. Om inloppsrör måste användas, bör dess innerdiameter inte vara mindre än säkerhetsventilens inloppsdiameter, och den bör vara så kort som möjligt för att minska rörledningsmotståndet och momentkraften som utövas av säkerhetsventilens utloppsreaktionskraft på pannleden.
Installation av säkerhetsventilens utloppsrör
För att minimera utloppsrörets påverkan på säkerhetsventilens prestanda, bör följande punkter noteras under installationen:
3.1 Utloppsrörets innerdiameter bör vara större än säkerhetsventilens utloppsdiameter för att undvika för stort mottryck, vilket skulle påverka säkerhetsventilens funktion;
3.2 Rörledningen bör vara tillräckligt stödd för att förhindra att rörledningsspänningar (installationsspänningar och termiska spänningar) tillförs säkerhetsventilen, vilket skulle påverka säkerhetsventilens prestanda;
3.3 I princip är det bättre för varje säkerhetsventil att använda ett separat utloppsrör. Om två eller flera säkerhetsventiler delar ett gemensamt samlingsrör (uppsamlingsrör), måste samlingsröret ha tillräcklig utloppsyta, och förändringen i flödesriktningen där utloppsröret går in i samlingsröret bör vara så liten som möjligt;
3.4 Utloppsröret bör ha lämpliga dräneringshål (gråthål) för att förhindra ansamling av regn, snö, kondensat etc. inuti utloppsröret;
3.5 Det är orimligt att vikten av utloppsröret bärs av säkerhetsventilens utloppsgrenrör; istället bör den stödjas av en dedikerad stödstruktur, som ska kunna förhindra att rörledningen rör sig eller vibrerar på grund av reaktionskraften när säkerhetsventilen släpps ut.
Vägledning om justering av säkerhetsventilens prestanda
Säkerhetsventilerna som tillhandahålls av vårt företag är testade i rumstemperatur enligt standardbestämmelser (fabriksinställt tryck är 3 bar). Det finns dock en temperaturskillnad mellan säkerhetsventilens faktiska drifttillstånd och rumstemperaturinställningen, vilket resulterar i en avvikelse i det inställda trycket (öppningstrycket) mellan rumstemperaturinställningen och det faktiska drifttillståndet. Av denna anledning måste säkerhetsventiler med betydande temperaturskillnader genomgå varmjustering på plats. Justeringsinnehållet innefattar i allmänhet justering av det inställda trycket (öppningstrycket) och justeringen av utloppstrycket.
Justering av inställt tryck och utloppstryck

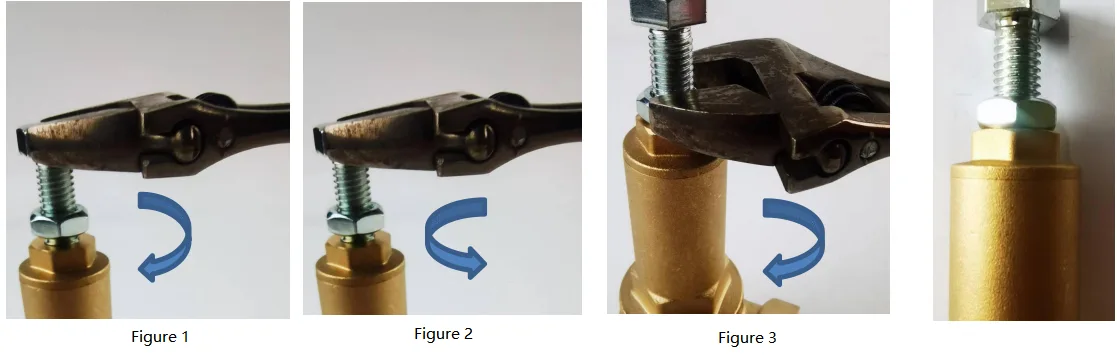

Lossa muttern; inom det specificerade arbetstryckintervallet för fjädern, vrid skruven för att ändra fjäderns kompressionsmängd och justera öppningstrycket. Vid justering, öka först långsamt säkerhetsventilens inloppstryck för att få ventilen att öppnas två gånger. Om öppningstrycket är för lågt (minska först ventilens inloppstryck), vrid justerskruven medurs (Figur 1). Om öppningstrycket är för högt, vrid justerskruven moturs (Figur 2). När du har justerat till önskat öppningstryck, dra åt muttern (Figur 3).
