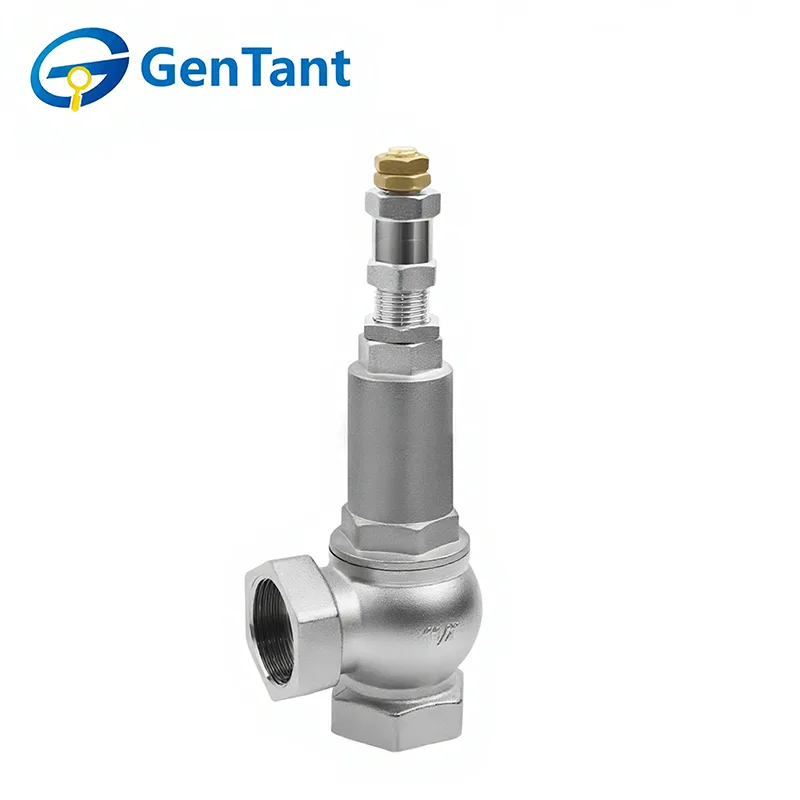

Elektropläterad bypass-säkerhetsventil

En elektropläterad bypass-säkerhetsventil är en specialiserad tryckavlastningsanordning som utför den dubbla funktionen att upprätthålla systemets säkerhet och reglera bypass-flödet. Dess primära roll är att automatiskt öppna och släppa ut övertryck när ett kritiskt börvärde överskrids, vilket förhindrar skador på pumpar, kompressorer eller rörsystem. Samtidigt möjliggör dess integrerade bypass-design kontrollerad återcirkulation eller avledning av vätska, vilket hjälper till att stabilisera systemtrycket, hantera minimiflödeskrav och förhindra överhettning eller kavitation i slutna system. Den elektropläterade finishen ger förbättrad korrosionsbeständighet, vilket säkerställer hållbarhet och tillförlitlig prestanda i krävande eller korrosiva miljöer som är vanliga inom HVAC, vattenbehandling och industriella processapplikationer.

Produktfunktion och tillämpning

Den elektropläterade bypass-säkerhetsventilen ger kritiskt övertrycksskydd genom att automatiskt öppnas vid ett förinställt tryck för att avleda överskottsflöde. Den har exakt kalibrering, robust konstruktion för hög tillförlitlighet och en manipuleringssäker inställning för att säkerställa konsekvent säkerhetsprestanda.

Bypass-säkerhetsventil är väsentlig för att skydda pumpar, värmeväxlare och pannor i VVS-system, industriella processer och brandskyddskretsar. Det förhindrar skador under plötsliga flödesförändringar, systemstarter eller tryckstötar, vilket säkerställer driftkontinuitet och utrustningens livslängd.

Produktparameter (specifikation)

Teknisk specifikation

Flödesparametrar

Produktdimension

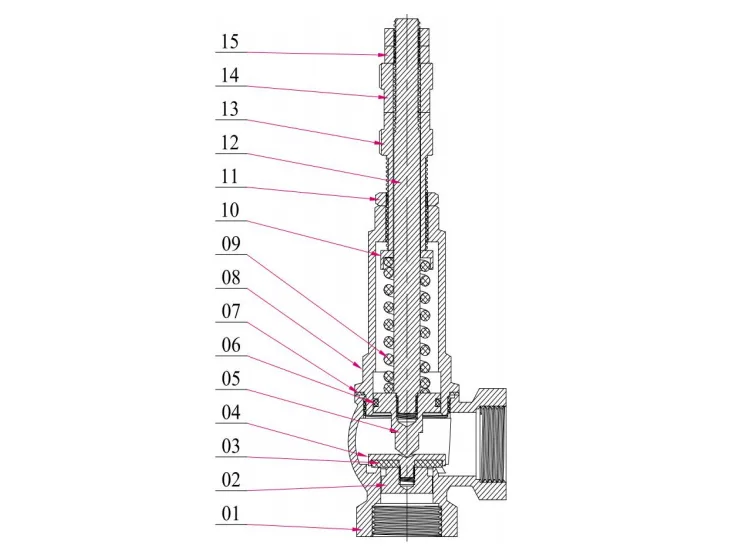

Strukturera

Arbetsprincip

En säkerhetsventil är en speciell typ av ventil vars öppnings- och stängningskomponenter hålls normalt stängda av en yttre kraft. När trycket på mediet inuti utrustning eller rörledningar stiger över ett specificerat värde, förhindrar det att mediumtrycket inuti röret eller utrustningen överskrider det värdet genom att släppa ut mediet utanför systemet. Säkerhetsventiler tillhör kategorin automatiska ventiler och används främst på pannor, tryckkärl och rörledningar för att kontrollera trycket så att det inte överskrider den inställda gränsen, vilket spelar en viktig skyddsroll för personlig säkerhet och utrustningens funktion.

Obs: Säkerhetsventiler måste genomgå ett trycktest innan de kan användas.

Installations- och driftsinstruktioner

Innan en elektropläterad bypass-säkerhetsventil installeras måste rörledningen rengöras och rengöras noggrant. Detta gäller huruvida säkerhetsventilen kan fungera korrekt och uppfylla sitt avsedda syfte, samtidigt som den direkt påverkar dess funktionsprestanda, tätningsprestanda och flödesindikatorer.

Installationsposition för säkerhetsventilen

När du väljer installationsposition för en säkerhetsventil bör följande problem noteras:

1.1 Säkerhetsventilen bör installeras vertikalt på den mest tryckkänsliga punkten i det skyddade systemet eller utrustningen, såsom toppen av en panna;

1.2 Säkerhetsventilen bör installeras på en plats som underlättar demontering och periodisk inspektion och underhåll;

Installation av säkerhetsventilens inloppsrör

Det är bäst att installera säkerhetsventilen vertikalt och direkt på pannans anslutningsrör, utan extra inloppsrör. Om inloppsrör måste användas, bör dess innerdiameter inte vara mindre än säkerhetsventilens inloppsdiameter, och den bör vara så kort som möjligt för att minska rörledningsmotståndet och momentkraften som utövas av säkerhetsventilens utloppsreaktionskraft på pannleden.

Installation av säkerhetsventilens utloppsrör

För att minimera utloppsrörets påverkan på säkerhetsventilens prestanda, bör följande punkter noteras under installationen:

3.1 Utloppsrörets innerdiameter bör vara större än säkerhetsventilens utloppsdiameter för att undvika för stort mottryck, vilket skulle påverka säkerhetsventilens funktion;

3.2 Rörledningen bör vara tillräckligt stödd för att förhindra att rörledningsspänningar (installationsspänningar och termiska spänningar) tillförs säkerhetsventilen, vilket skulle påverka säkerhetsventilens prestanda;

3.3 I princip är det bättre för varje säkerhetsventil att använda ett separat utloppsrör. Om två eller flera säkerhetsventiler delar ett gemensamt samlingsrör (uppsamlingsrör), måste samlingsröret ha tillräcklig utloppsyta, och förändringen i flödesriktningen där utloppsröret går in i samlingsröret bör vara så liten som möjligt;

3.4 Utloppsröret bör ha lämpliga dräneringshål (gråthål) för att förhindra ansamling av regn, snö, kondensat etc. inuti utloppsröret;

3.5 Det är orimligt att vikten av utloppsröret bärs av säkerhetsventilens utloppsgrenrör; istället bör den stödjas av en dedikerad stödstruktur, som ska kunna förhindra att rörledningen rör sig eller vibrerar på grund av reaktionskraften när säkerhetsventilen släpps ut.

Vägledning om justering av säkerhetsventilens prestanda

Säkerhetsventilerna som tillhandahålls av vårt företag är testade i rumstemperatur enligt standardbestämmelser (fabriksinställt tryck är 3 bar). Det finns dock en temperaturskillnad mellan säkerhetsventilens faktiska drifttillstånd och rumstemperaturinställningen, vilket resulterar i en avvikelse i det inställda trycket (öppningstrycket) mellan rumstemperaturinställningen och det faktiska drifttillståndet. Av denna anledning måste säkerhetsventiler med betydande temperaturskillnader genomgå varmjustering på plats. Justeringsinnehållet innefattar i allmänhet justering av det inställda trycket (öppningstrycket) och justeringen av utloppstrycket.

Justering av inställt tryck och utloppstryck

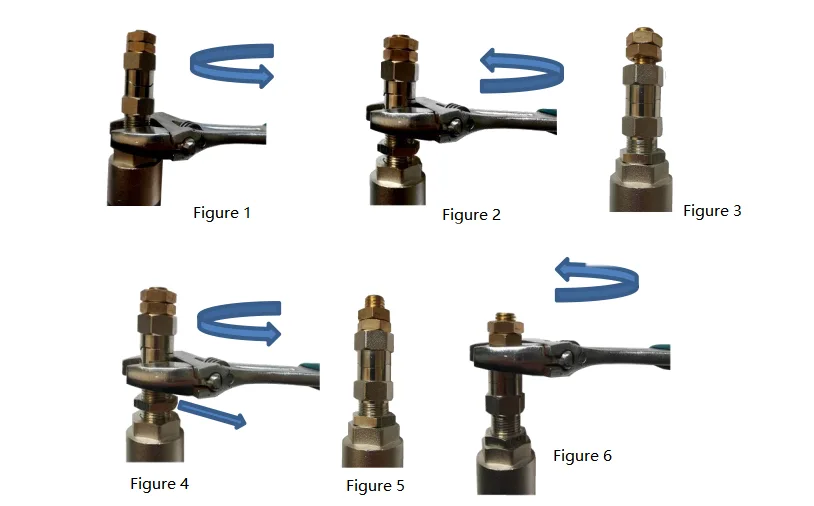

Lossa låsmuttern (Figur 1). Inom det specificerade arbetstryckintervallet för fjädern, vrid justeringsmuttern för att ändra fjäderns kompressionsmängd och justera öppningstrycket. Vid justering, öka först långsamt säkerhetsventilens inloppstryck för att få ventilen att öppnas två gånger. Om öppningstrycket är för lågt (minska först ventilens inloppstryck), vrid justermuttern medurs (Figur 2). Om öppningstrycket är för högt, lossa först de två muttrarna (Figur 3) och vrid sedan justermuttern moturs (Figur 4). När du har justerat till önskat öppningstryck, dra åt låsmuttern och de två muttrarna (Figur 5).

 Manuellt avluftningstest

Säkerhetsventilens och ventilhusets platta bricka/packning är normalt i tätt hoptryckt, stängt tillstånd. Om regelbundna manuella avluftningstester inte utförs kan de med tiden lätt fästa vid varandra. I händelse av ett övertryckstillstånd kan säkerhetsventilen ha svårt att avge ett normalt larm, vilket kan leda till en olycka. Att regelbundet utföra ett manuellt avluftningstest säkerställer att säkerhetsventilen förblir känslig och pålitlig under lång tid, vilket undviker ovannämnda situation.

Säkerhetsventilen kräver regelbundna manuella avluftningstest (vrid försiktigt justerlocket medurs (Figur 6)).

1. När du ventilerar, var uppmärksam på säkerheten och se till att utloppet är rent;

2. Vrid försiktigt och mjukt justeringslocket medurs, pausa en stund och vrid sedan mjukt tillbaka det;

3. Regelbunden avluftning kan göras en gång i veckan, och register bör föras.
