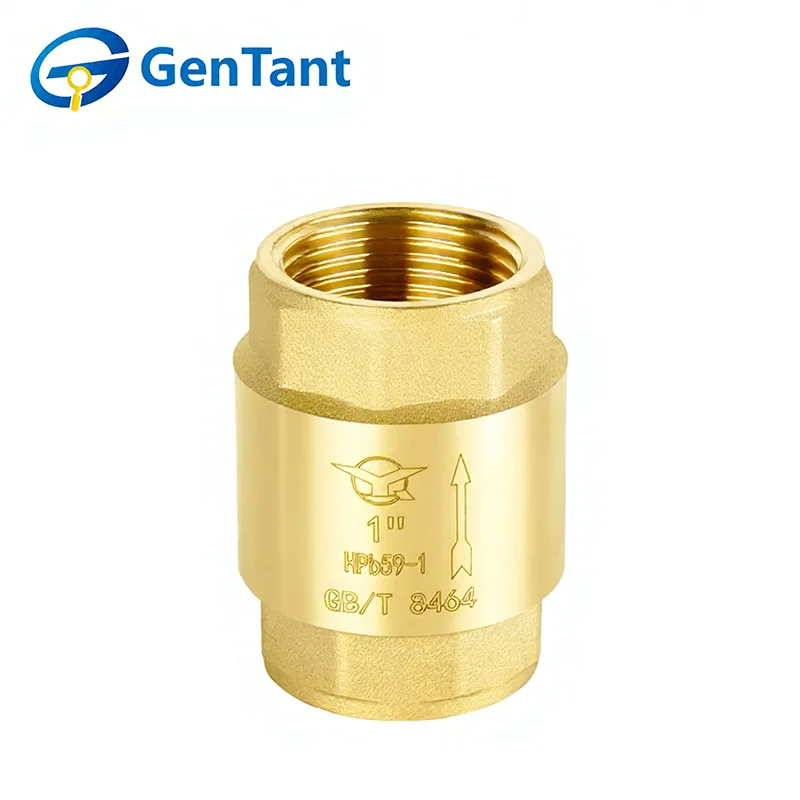

Fjäderbackventil

En fjäderbackventil är en kritisk enkelriktad flödeskontroll som använder en intern fjädermekanism för att säkerställa tillförlitlig tätning och snabb respons. Dess primära funktion är att automatiskt tillåta vätske- eller gasflöde i en riktning samtidigt som det förhindrar omvänt flöde eller tillbakaflöde. När framåttrycket övervinner den kalibrerade fjäderkraften öppnas ventilskivan; när flödet stannar eller försöker backa trycker fjädern omedelbart skivan mot sätet, vilket skapar en tät tätning. Denna snabba åtgärd skyddar pumpar, kompressorer och rörsystem från skador orsakade av vattenslag, tryckstötar och omvänd flödeskontamination. Det är viktigt för att upprätthålla systemets integritet i applikationer som sträcker sig från vattenförsörjning och VVS till industriell bearbetning och bevattning.

Produktfunktion och tillämpning

Fjäderbackventilen är en automatisk ventil som tillåter vätska att flöda i en riktning samtidigt som den förhindrar tillbakaflöde, med hjälp av en fjäderbelastad skiva för snabb och tillförlitlig drift. Dess kompakta design, täta tätning och låga tryckfall gör den lämplig för vatten, VVS och industriella rörsystem. Används ofta i pumpar, rörledningar och utrustningsskydd, det garanterar systemsäkerhet, förhindrar vattenslag och upprätthåller ett stabilt flöde.

Produktparameter

1. Nominellt tryck: 1,6 MPa

2. Arbetsmedium: Vatten, icke-frätande och icke brandfarliga gaser

3. Driftstemperatur: -10°C ≤ T ≤ 120°C

4. Gängan överensstämmer med ISO228-standarden

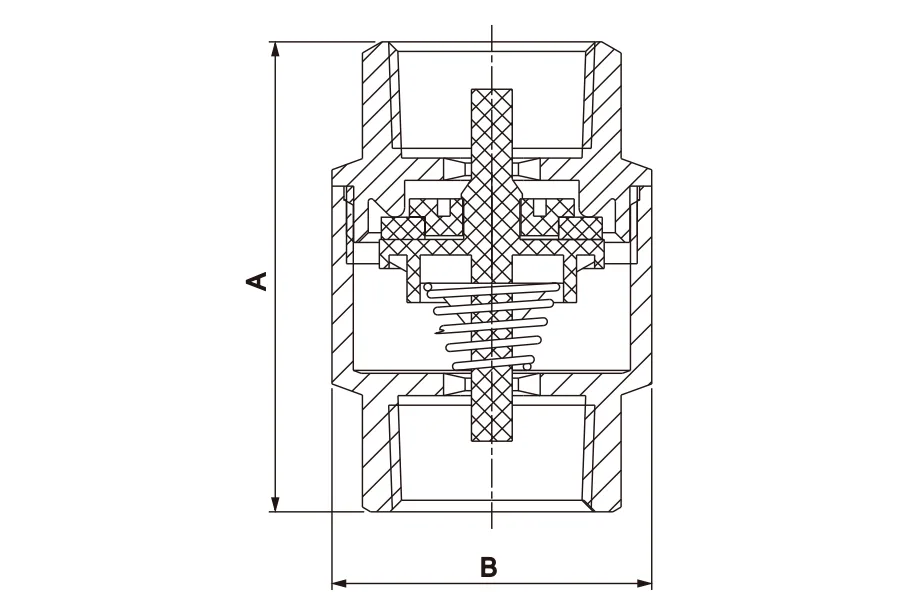

Produktdimension

Installationsriktlinjer

1. Rengör och förbered rörsystemet noggrant innan du installerar ventilen.

2. Före installation, ta bort eventuella skyddande ändlock och inspektera ventilportarna och sätesytorna för att säkerställa att de är rena.

3. Ge tillräckligt stöd för ventilen för att undvika stress från anslutning av rör.

4. Bekräfta att ventilens tryck- och temperaturklassificeringar är lämpliga för de avsedda driftförhållandena.

5. Innan ventilen tas i bruk, cykla den helt från öppen till stängd för att kontrollera att den fungerar smidigt.

6. Efter installationen, kontrollera att packmuttern är ordentligt åtdragen.

Obs 1: Fjäderbackventil kan installeras i horisontella eller vertikala rör med uppåtgående flöde, eller i mellanliggande riktningar, förutsatt att gångjärnsbulten på backventiler av svängtyp förblir horisontell. Installera backventiler på tillräckligt avstånd från pumpens utlopp eller andra turbulenta flödeskällor. Se relevant teknisk bulletin för detaljer.

Obs 2: Vissa fjäderbackventiler kan innehålla intern förpackning för att skydda skivan under transport. Ta bort allt sådant förpackningsmaterial före installation.

Bruksanvisning

Backventiler fungerar automatiskt och kräver inga manuella ingrepp.

Inspektion och underhåll

1. Rutininspektion och förebyggande underhåll krävs i allmänhet inte, förutom enstaka justeringar av spindelpackning och periodisk cykling av ventilen från öppen till stängd.

2. Om en packningsläcka uppstår, dra åt packningsmuttern medurs med ungefär ett kvarts varv – eller tills läckaget upphör – för att öka tätningstrycket på spindelpackningen. Packa aldrig om en ventil när den är under systemtryck.

3. Vid byte av ventilskaftet, byt även ut packningsmaterialet.

Ersättningsdelar

Under normala driftsförhållanden behövs sällan reservdelar. Rekommenderade reservdelar för varje ventiltyp inkluderar: Skiva, hållare och gångjärn.

När du beställer delar, vänligen ange ventilens figurnummer, storlek, nödvändig del och ungefärlig ålder.

Underhåll

1. Regelbunden rengöring. För att undvika påverkan av föroreningar och sediment i rörledningen på backventilen är det nödvändigt att regelbundet rengöra den horisontella backventilen helt i koppar och insidan av rörledningen.

2. Notera omväxlande kall- och varmvattendrift. Att ofta öppna och stänga backventilen kommer att orsaka skador, så omväxlande kall- och varmvattendrift bör undvikas.

3. Notera trycket. När du använder den horisontella backventilen helt i koppar, bör du vara uppmärksam på trycksituationen inuti rörledningen, eftersom för högt tryck kommer att ha en negativ effekt på backventilen. Kort sagt är den horisontella backventilen helt i koppar en vanlig enhet i rörledningssystem, och dess användning och underhåll är mycket enkla och lätta. Vid faktisk användning bör användare driva och underhålla enligt ovanstående krav för att säkerställa användningseffekten.
