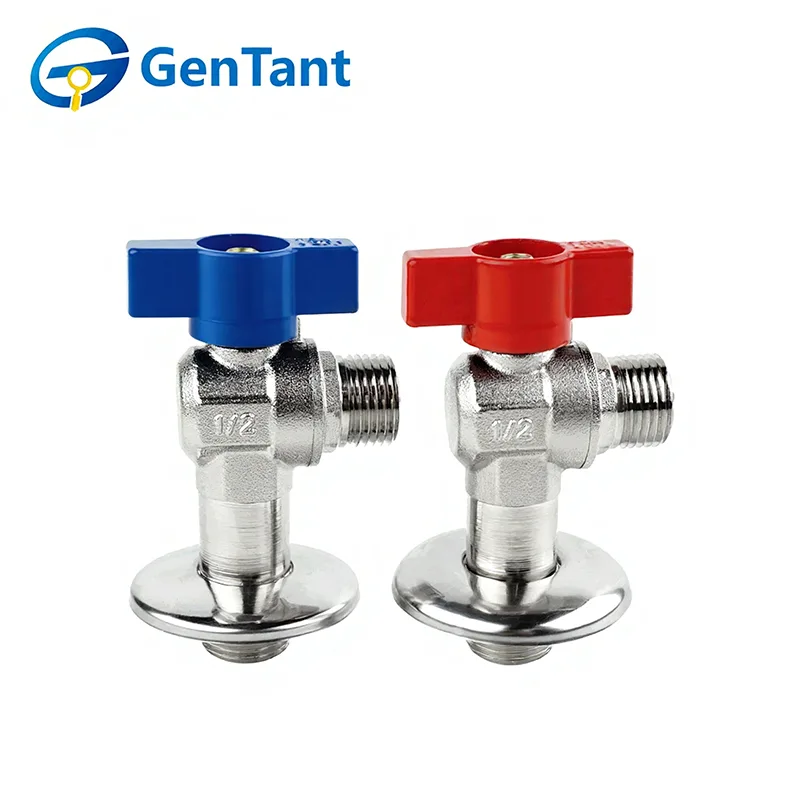

Förlängd gasvinkelkulventil

Extended Gas Angle Ball Valves är specialiserade styrkomponenter utformade för att säkert stänga av och reglera gasflödet i rörledningssystem där utökad räckvidd eller dold installation krävs. Med en vinklad kroppsstruktur och en utökad spindeldesign tillåter dessa ventiler bekväm drift i väggmonterade eller svåråtkomliga installationer samtidigt som de bibehåller utmärkt tätningsprestanda och driftsäkerhet.

Produktfunktion och tillämpning

Förlängda gasvinkelkulventiler har en långsträckt kropp designad för att kringgå tjockväggsisolering eller skåp, vilket säkerställer att handtaget förblir fullt tillgängligt. Deras primära egenskap är 90-graderskonfigurationen i kombination med extra räckvidd, vilket möjliggör rena, försänkta installationer. Dessa är väsentliga för moderna köksgasanslutningar och eldstadsanslutningar utomhus, där ventilen måste sitta bakom en fasad samtidigt som den bibehåller säker och enkel drift.

Produktparameter

Teknisk specifikation

Nominellt tryck: 1,6 MPa

Arbetsmedium: inhemsk stadsgas, naturgas, flytande petroleumgas (LPG)

Driftstemperatur: -10°C ≤ T ≤ 80°C

Gängan överensstämmer med ISO 228-standarden

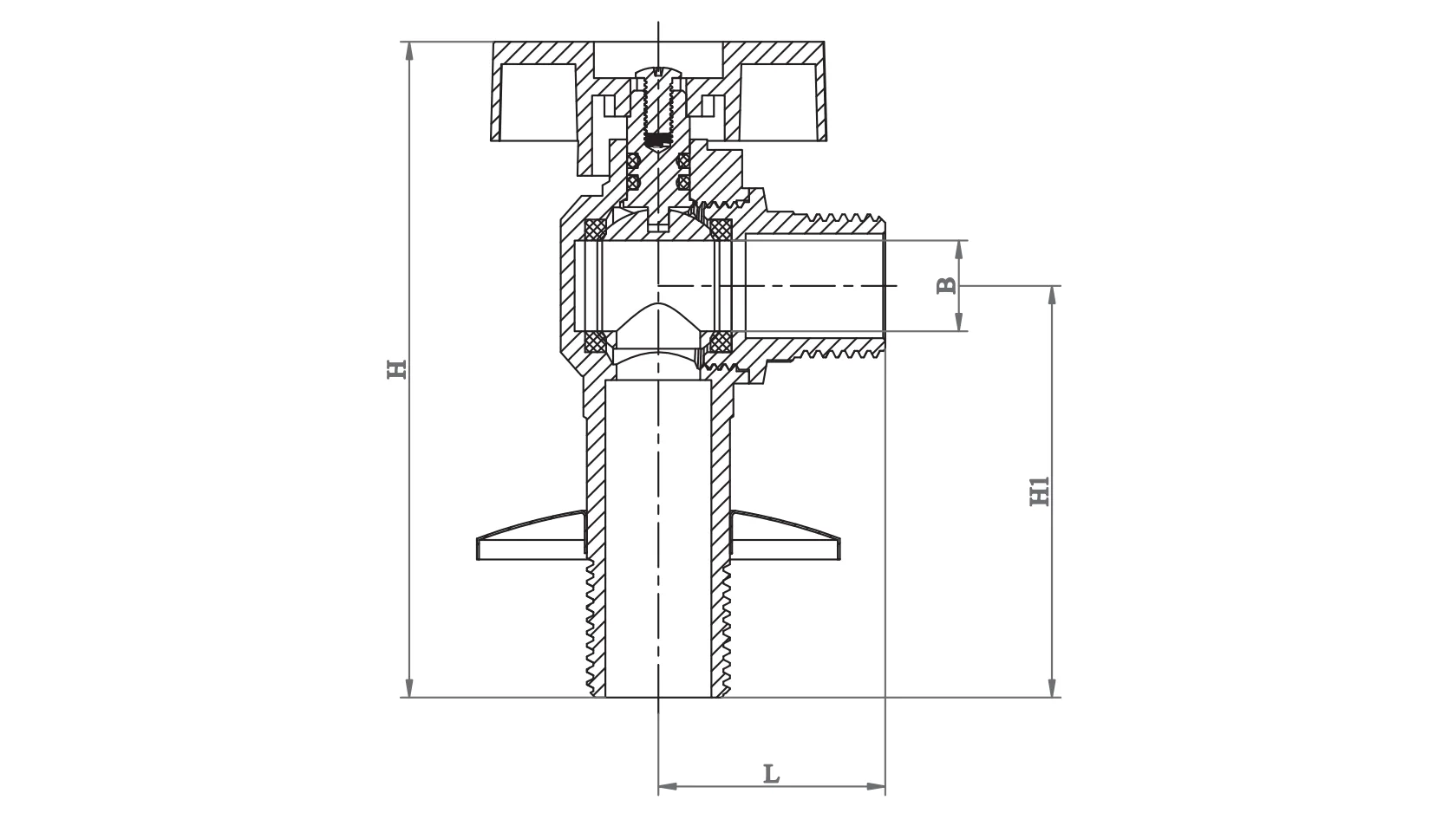

Produktdimension

Installationsriktlinjer

Professionell installation: Förlängda gasvinkelkulventiler måste installeras av certifierade gastekniker. Se till att gastillförseln är avstängd och att arbetsområdet är väl ventilerat.

Trådintegritet: Använd endast gasklassad PTFE-tejp (vanligtvis gul) eller specialiserad rördope. Applicera tätningsmedel endast på hangängor, se till att inget överskott av material kommer in i ventilhuset för att blockera tätningen.

Momenthantering: Använd en lämplig skiftnyckel på ventiländen närmast röret. Dra inte åt för hårt, eftersom överdriven kraft kan spricka ventilhuset eller skada de inre sätena, vilket leder till farliga läckor.

Läcktestning: Efter installationen, använd aldrig en låga för att kontrollera läckor. Applicera en certifierad läckagedetektionslösning eller tvålvatten på alla leder; bubblor indikerar en läcka som måste åtgärdas omedelbart.

Bruksanvisning

Funktion: Förlängda gasvinkelkulventiler är endast för på/av-service. De måste förbli i helt öppet eller helt stängt läge. Partiell öppning kan orsaka säteserosion och tätningsfel.

Handtagsposition: Handtaget fungerar som en visuell indikator. När handtaget är parallellt med röret är ventilen ÖPPEN; när den är vinkelrät är den STÄNGD.

Manuell drift: Dessa utökade gasvinkelkulventiler är designade för manuell drift. Använd inte verktyg eller "cheater bars" för att vrida på handtaget. Om en ventil är svår att manövrera behöver den troligen bytas ut.

Inspektion & Underhåll

Periodiska kontroller: Inspektera ventilerna minst två gånger om året för tecken på korrosion, handtagsskador eller gaslukt. Cykla ventilen (öppna/stäng) med jämna mellanrum för att säkerställa att kulan inte fastnar.

Ingen demontering: På grund av kritiska säkerhetstoleranser, försök inte ta isär eller reparera de interna komponenterna i en gasventil. Om ventilen läcker eller inte stängs av, byt ut hela enheten omedelbart.

Miljö: Håll ventilområdet fritt från frätande kemikalier eller hög fuktansamling, vilket kan försämra mässingskroppen eller spindeltätningarna med tiden.

Nödprotokoll: I händelse av en gasläcka, stäng omedelbart huvudventilen uppströms, evakuera området och kontakta räddningstjänsten.
