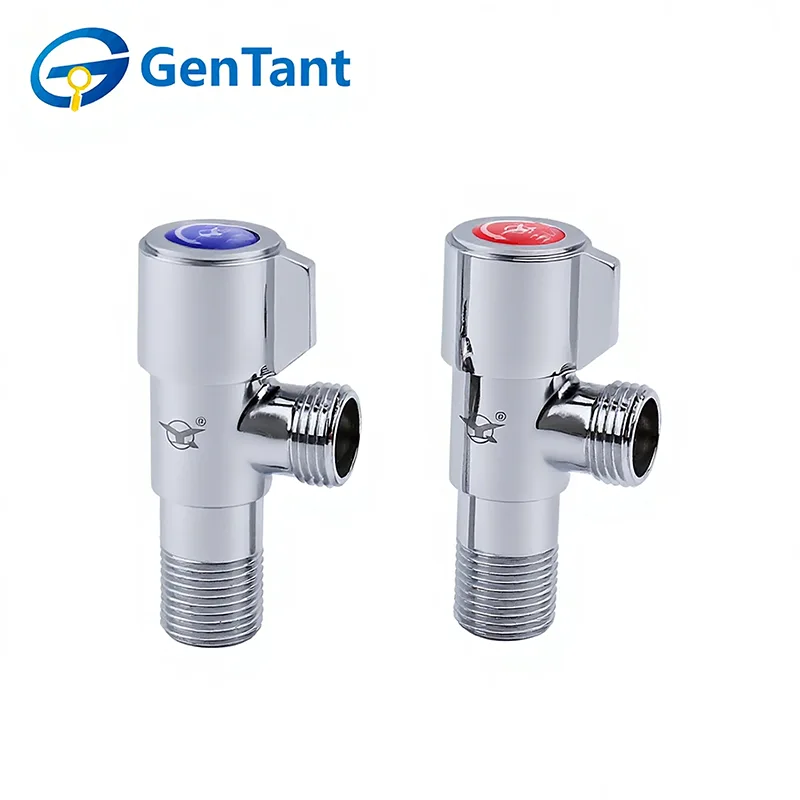

Kvartsvarvsvinkelventil

Quarter-Turn vinkelventiler används ofta i vätske- och gaskontrollsystem för att snabbt öppna eller stänga av flödet med en enkel 90-graders rotation, vilket ger snabb respons, pålitlig tätning och enkel användning. Den vinklade kroppsdesignen möjliggör effektiv installation i begränsade utrymmen och hjälper till att ändra flödesriktningen samtidigt som den bibehåller stabil prestanda.

Produktfunktion och tillämpning

Quarter-Turn vinkelventiler har en kulsittande mekanism som möjliggör omedelbar flödesavstängning med en enkel 90-graders rotation. Deras primära egenskap är 90-gradersorienteringen, vilket förenklar anslutningar mellan väggrör och flexibla slangar i trånga utrymmen. De används allmänt i badrum och kök i bostäder för toaletter, handfat och kranar. Den hållbara mässingskroppen och pålitliga tätningen ger en långvarig, läckagefri lösning för installatörer.

Produktparameter

Teknisk specifikation

Nominellt tryck: 1,0 MPa

Arbetsmedium: Vatten, icke-frätande och icke brandfarliga gaser

Driftstemperatur: -10°C ≤ T ≤ 90°C

Gängan överensstämmer med ISO 228-standarden

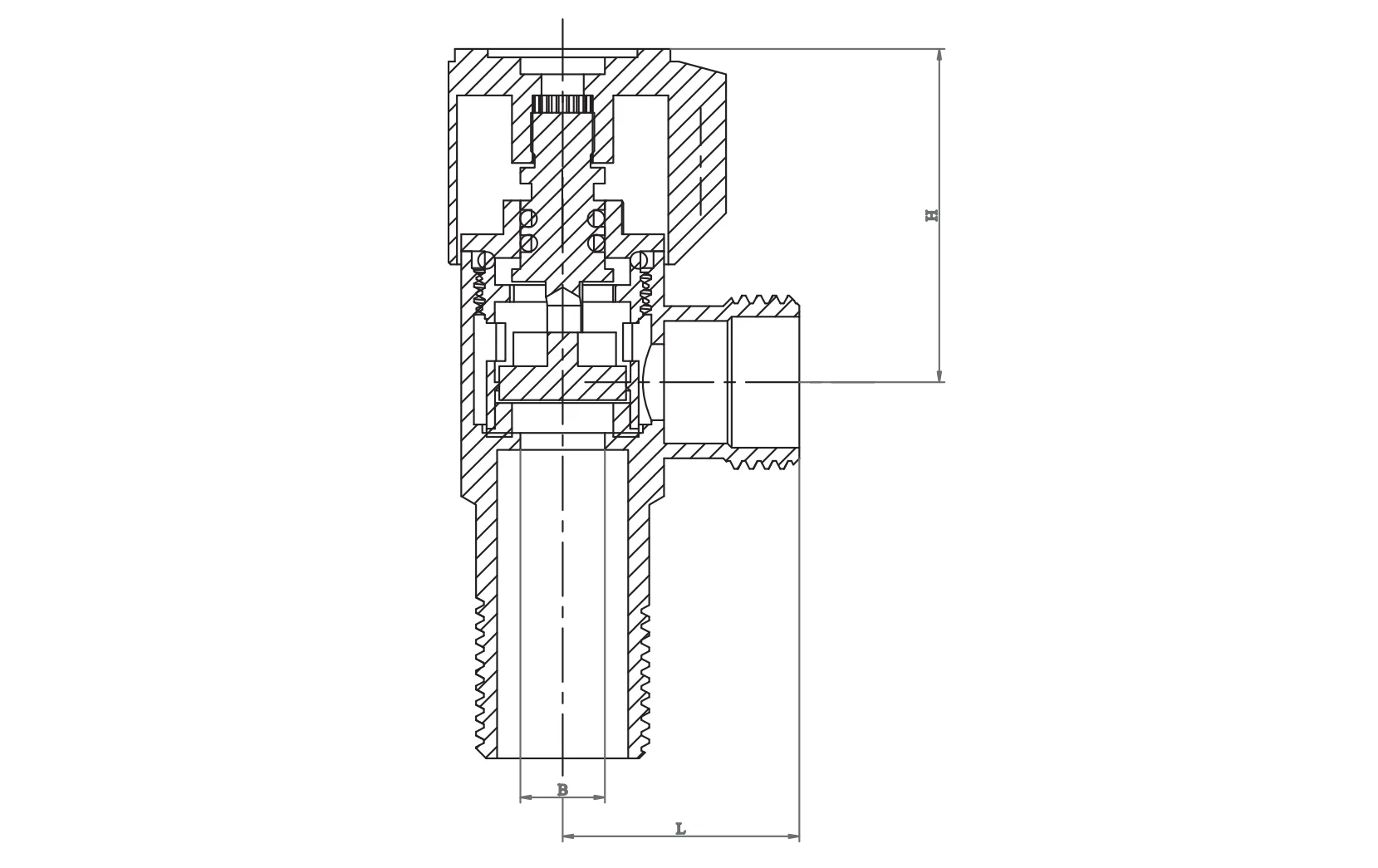

Produktdimension

Installationsriktlinjer

Professionell installation: Quarter-Turn Vinkelventiler måste installeras av certifierade gastekniker. Se till att gastillförseln är avstängd och att arbetsområdet är väl ventilerat.

Trådintegritet: Använd endast gasklassad PTFE-tejp (vanligtvis gul) eller specialiserad rördope. Applicera tätningsmedel endast på hangängor, se till att inget överskott av material kommer in i ventilhuset för att blockera tätningen.

Momenthantering: Använd en lämplig skiftnyckel på ventiländen närmast röret. Dra inte åt för hårt, eftersom överdriven kraft kan spricka ventilhuset eller skada de inre sätena, vilket leder till farliga läckor.

Läcktestning: Efter installationen, använd aldrig en låga för att kontrollera läckor. Applicera en certifierad läckagedetektionslösning eller tvålvatten på alla leder; bubblor indikerar en läcka som måste åtgärdas omedelbart.

Bruksanvisning

Funktion: Quarter-Turn vinkelventiler är endast för på/av-service. De måste förbli i helt öppet eller helt stängt läge. Partiell öppning kan orsaka säteserosion och tätningsfel.

Handtagsposition: Handtaget fungerar som en visuell indikator. När handtaget är parallellt med röret är ventilen ÖPPEN; när den är vinkelrät är den STÄNGD.

Manuell drift: Dessa ventiler är designade för manuell drift. Använd inte verktyg eller "cheater bars" för att vrida handtaget. Om en ventil är svår att manövrera behöver den troligen bytas ut.

Inspektion & Underhåll

Periodiska kontroller: Inspektera kvartsvarvsvinkelventiler minst två gånger om året för tecken på korrosion, handtagsskador eller gaslukt. Cykla ventilen (öppna/stäng) med jämna mellanrum för att säkerställa att kulan inte fastnar.

Ingen demontering: På grund av kritiska säkerhetstoleranser, försök inte ta isär eller reparera de interna komponenterna i en gasventil. Om ventilen läcker eller inte stängs av, byt ut hela enheten omedelbart.

Miljö: Håll ventilområdet fritt från frätande kemikalier eller hög fuktansamling, vilket kan försämra mässingskroppen eller spindeltätningarna med tiden.

Nödprotokoll: I händelse av en gasläcka, stäng omedelbart uppströms huvudventilen, evakuera området och kontakta räddningstjänsten.
