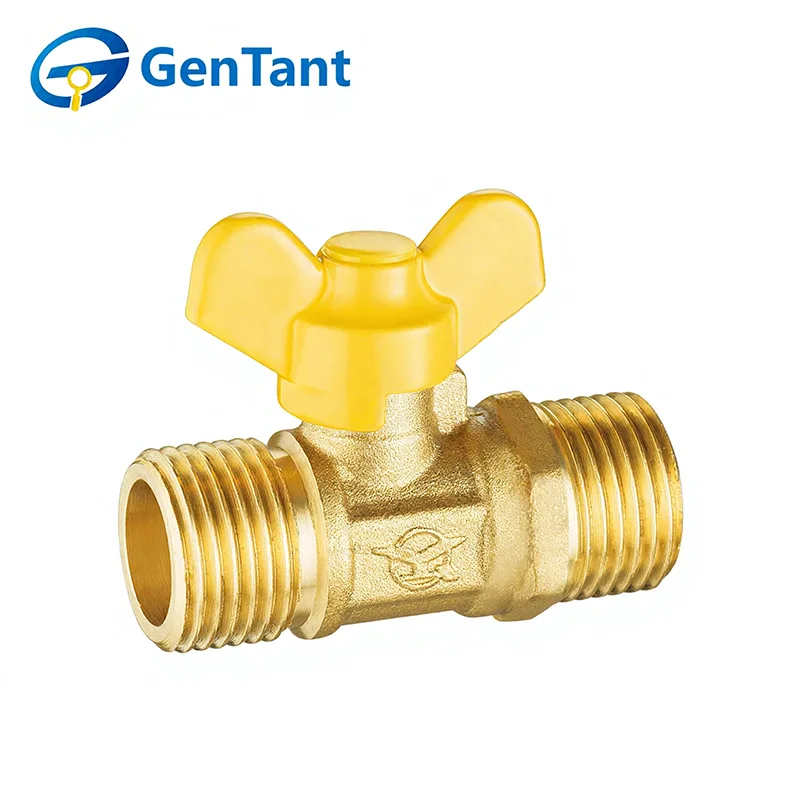

Gasventil med fjärilshandtag

Gasventiler med fjärilshandtag används ofta i gasdistribution och kontrollsystem för att öppna, stänga och reglera gasflödet med enkel och effektiv drift. Designen av fjärilshandtaget möjliggör snabb manuell kontroll, tydlig öppnings- och stängindikering och pålitlig prestanda, vilket gör dessa ventiler lämpliga för bostäder, kommersiella och industriella gastillämpningar.

Produktfunktion och tillämpning

Gasventiler med fjärilshandtag är designade för installationer i trånga utrymmen där en standard lång spak inte kan rotera fritt. Den kompakta "fjärilen" (T-handtag) designen ger ett bekvämt grepp för snabb kvartsvarvsdrift. Dessa ventiler används i stor utsträckning i gasmätare, köksskåp och väggmonterade pannanslutningar. Deras robusta mässingskonstruktion säkerställer en läckagesäker tätning, vilket gör dem till en favorit för installatörer.

Produktparameter

Teknisk specifikation

Nominellt tryck: 1,6 MPa

Arbetsmedium: inhemsk stadsgas, naturgas, flytande petroleumgas (LPG)

Driftstemperatur: -10°C ≤ T ≤ 80°C

Produktdimension

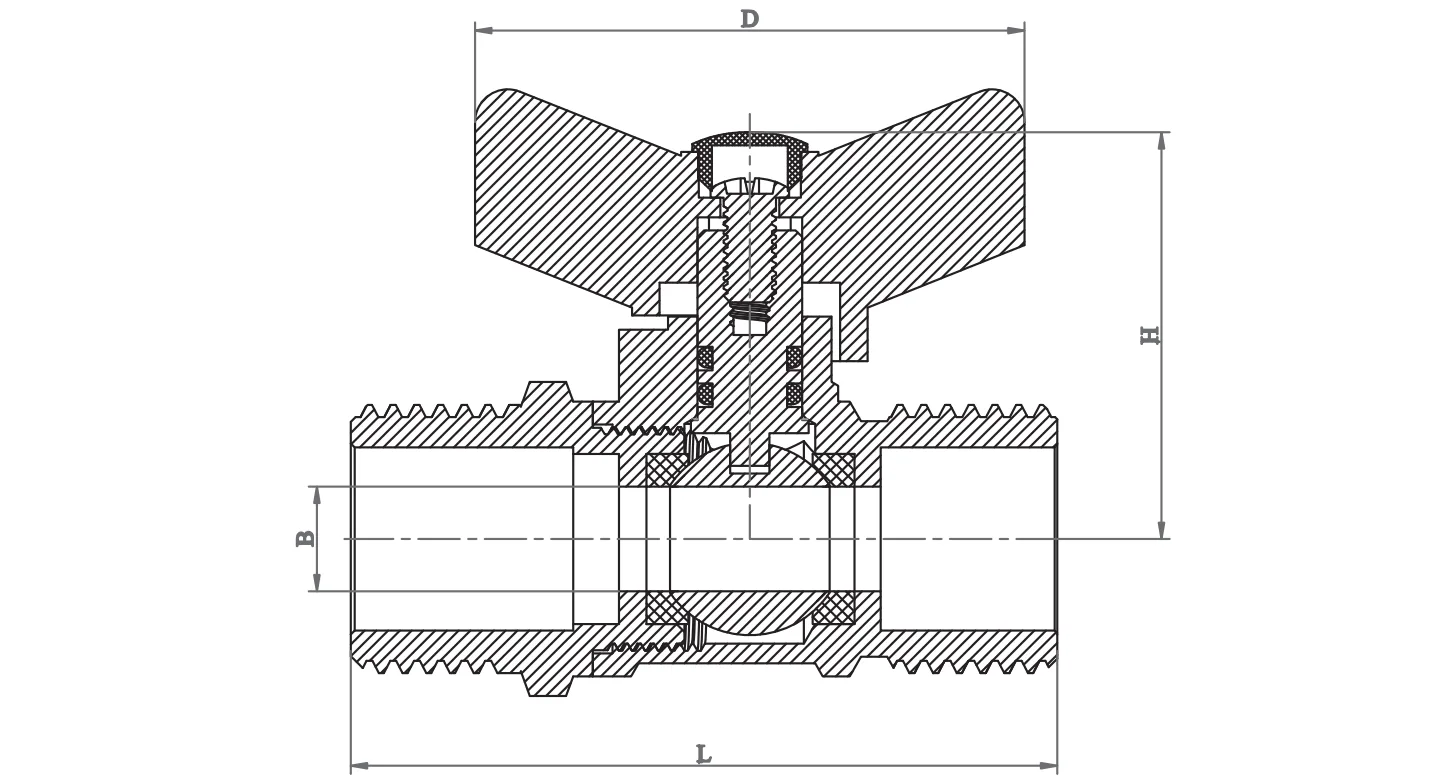

Han-hantråd

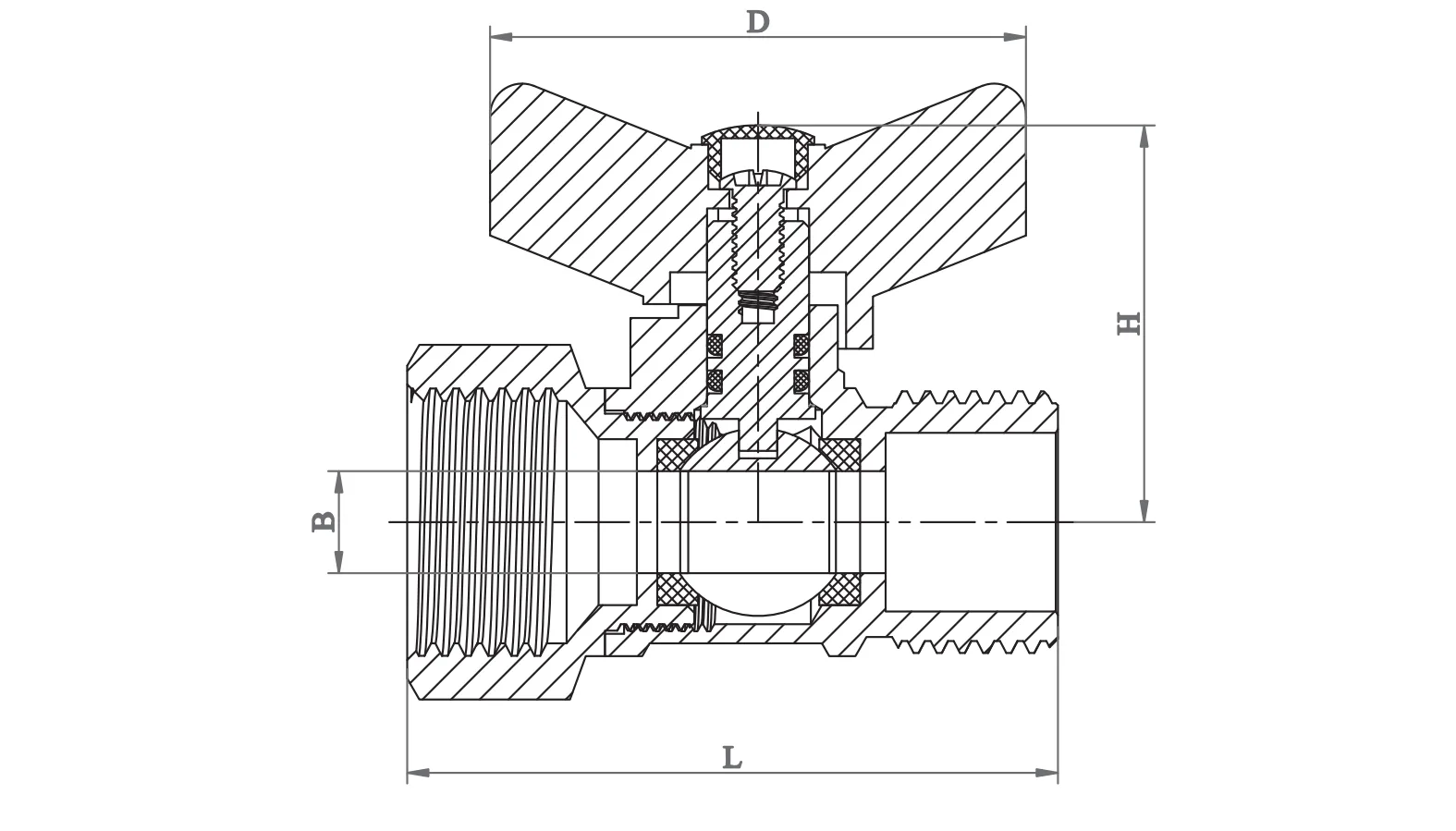

Hon-manlig tråd

Installationsriktlinjer

Professionell installation: Gasventiler med fjärilshandtag måste installeras av certifierade gastekniker. Se till att gastillförseln är avstängd och att arbetsområdet är väl ventilerat.

Trådintegritet: Använd endast gasklassad PTFE-tejp (vanligtvis gul) eller specialiserad rördope. Applicera tätningsmedel endast på hangängor, se till att inget överskott av material kommer in i ventilhuset för att blockera tätningen.

Momenthantering: Använd en lämplig skiftnyckel på ventiländen närmast röret. Dra inte åt för hårt, eftersom överdriven kraft kan spricka ventilhuset eller skada de inre sätena, vilket leder till farliga läckor.

Läcktestning: Efter installationen, använd aldrig en låga för att kontrollera läckor. Applicera en certifierad läckagedetektionslösning eller tvålvatten på alla leder; bubblor indikerar en läcka som måste åtgärdas omedelbart.

Bruksanvisning

Funktion: Gasventiler med fjärilshandtag är endast för på/av-service. De måste förbli i helt öppet eller helt stängt läge. Partiell öppning kan orsaka säteserosion och tätningsfel.

Handtagsposition: Handtaget fungerar som en visuell indikator. När handtaget är parallellt med röret är ventilen ÖPPEN; när den är vinkelrät är den STÄNGD.

Manuell drift: Dessa gasventiler med fjärilshandtag är designade för manuell drift. Använd inte verktyg eller "cheater bars" för att vrida på handtaget. Om en ventil är svår att manövrera behöver den troligen bytas ut.

Inspektion & Underhåll

Periodiska kontroller: Inspektera ventilerna minst två gånger om året för tecken på korrosion, handtagsskador eller gaslukt. Cykla ventilen (öppna/stäng) med jämna mellanrum för att säkerställa att kulan inte fastnar.

Ingen demontering: På grund av kritiska säkerhetstoleranser, försök inte ta isär eller reparera de interna komponenterna i en gasventil. Om ventilen läcker eller inte stängs av, byt ut hela enheten omedelbart.

Miljö: Håll ventilområdet fritt från frätande kemikalier eller hög fuktansamling, vilket kan försämra mässingskroppen eller spindeltätningarna med tiden.

Nödprotokoll: I händelse av en gasläcka, stäng omedelbart huvudventilen uppströms, evakuera området och kontakta räddningstjänsten.
