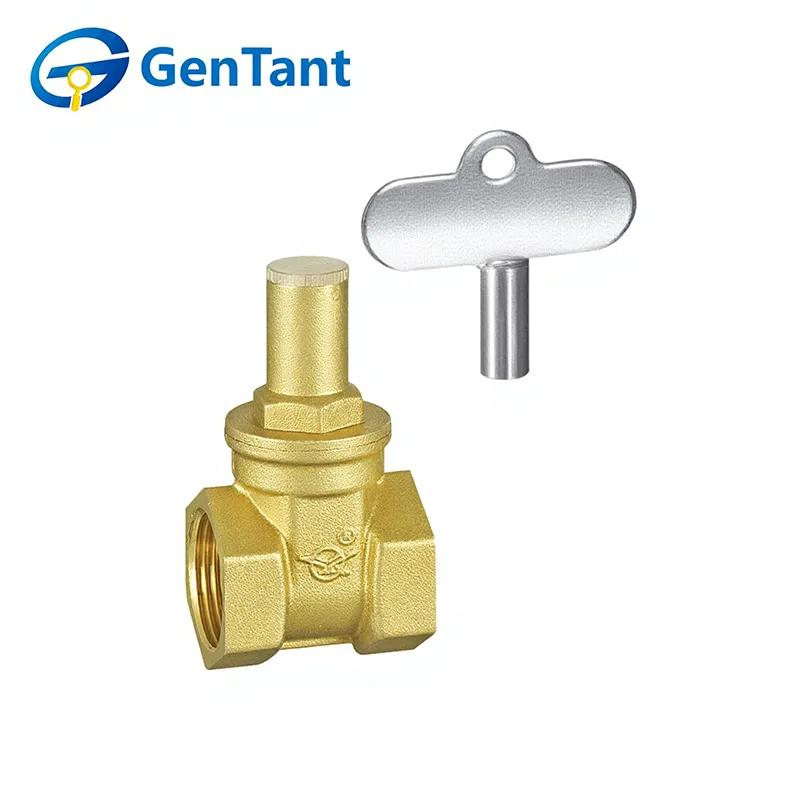

Triangellåsbar grindventil

En triangellåsbar grindventil är en specialiserad flödeskontrollanordning designad för säker isolering i rörledningssystem. Dess kärnfunktion är att möjliggöra eller helt blockera vätskeflöde genom den linjära rörelsen av en kilformad grind, medan den integrerade triangelformade låsmekanismen gör att ventilens läge (öppen eller stängd) kan säkras med ett hänglås. Detta förhindrar obehörig eller oavsiktlig drift, säkerställer kritisk systemsäkerhet, kontrollerad åtkomst för underhåll och exakt flödeshantering i applikationer där driftsäkerhet är väsentlig, såsom i allmännyttiga tjänster, kommersiella byggnadstjänster och industriella processer.

Produktfunktion och tillämpning

Den triangellåsbara slussventilen är designad för säker på/av-kontroll i vattenförsörjning och rörledningssystem. Den har en hållbar ventilkropp och en triangelnyckellåsmekanism som förhindrar obehörig användning och manipulering. När den är helt öppen erbjuder den minimalt flödesmotstånd och pålitlig tätningsprestanda. Denna ventil används ofta i kommunala vattennätverk, byggnadstjänster, HVAC-system och industriella rörledningar där säkerhet, kontrollerad åtkomst och pålitlig isolering krävs.

Produktparameter

Teknisk specifikation

① Tillverkad av högkvalitativt kopparmaterial med röd stansning och varmsmideprocesser.

② Den triangellåsbara grindventilen fungerar med media som vatten, olja och gas.

③ Driftstemperatur: -10°C ≤ t ≤ 120°C.

④ Högsta tillåtna arbetstryck (PN): 16 bar.

Typ av trådanslutning

DN15 (1/2″), DN20 (3/4″), DN25 (1″), DN32 (1/1/4″), DN40 (1/1/2″), DN50 (2″)

Materialsammansättning

Ventilhus, motorhuv, grind: HPb59-1

Tätningselement: EPDM

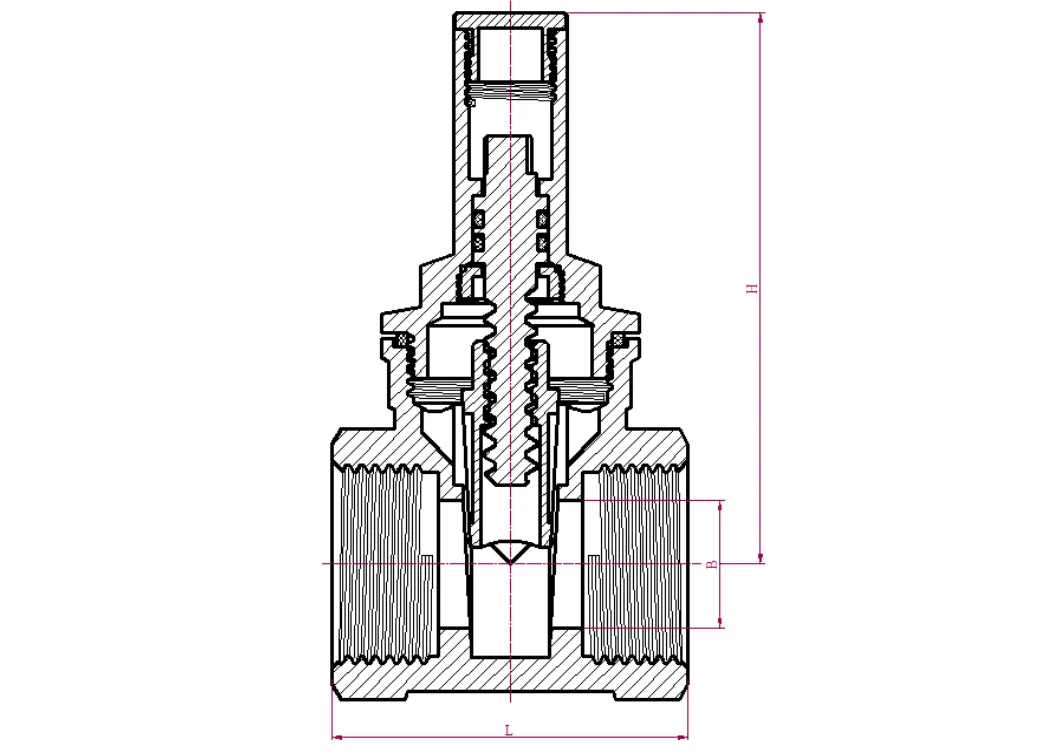

Produktdimension

Installationsriktlinjer

1.1 För gängade spjällventiler, se till att porten är i helt stängt läge under installation och åtdragning. Tätningsmaterial som PTFE-tejp ska vara rent och fritt från skräp.

1.2 När du installerar gängade slussventiler, se till att röret är vinkelrätt mot ventilhusets ändyta. Ta bara tag i den sexkantiga eller åttkantiga delen på samma sida som gängan under åtdragning – ta inte tag i den motsatta sexkantiga eller åttkantiga delen. Installationsvridmomentet bör inte överstiga 50 N·m för DN15 och DN20, och bör inte överstiga 70 N·m för DN25 för att undvika deformation av ventilhuset eller försämrad funktion.

1.3 Vid anslutning av en gängad spjällventil till röränden kan den invändiga gängan vara antingen konisk eller parallell, men den utvändiga gängan måste vara konisk rörgänga. Underlåtenhet att följa kan resultera i lös anslutning och läckage.

1.4 Denna punkt upprepar kravet i avsnitt 1.3: invändiga gängor kan vara avsmalnande eller parallella, medan utvändiga gängor måste vara avsmalnande för att förhindra läckage från lösa anslutningar.

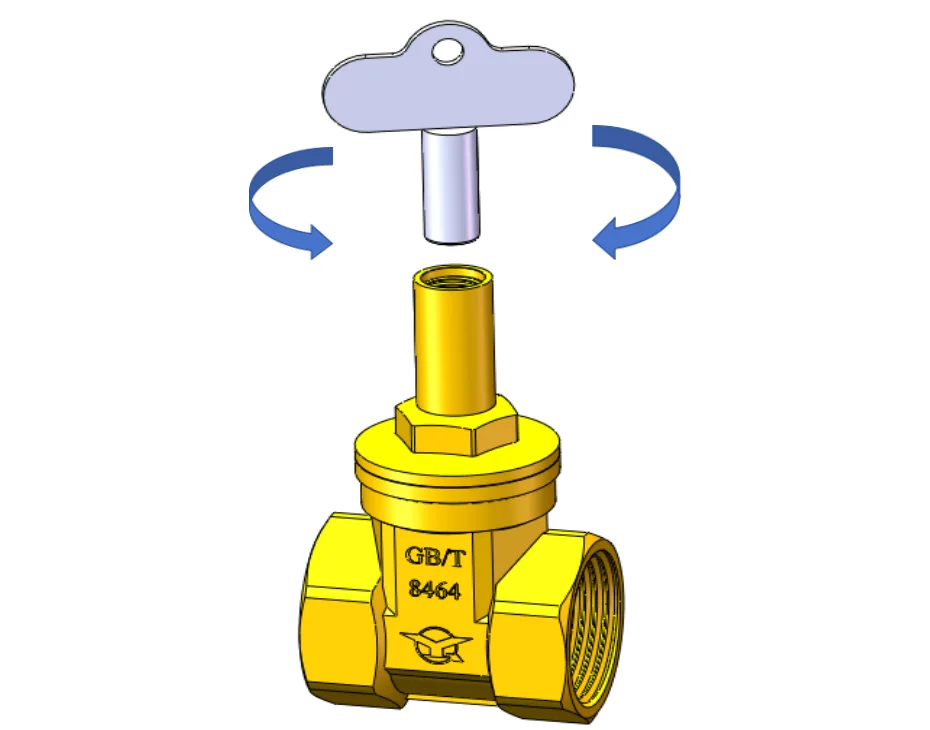

1.5 För att manövrera den triangellåsbara grindventilen: vrid medurs för att stänga och moturs för att öppna. Använd inga extra verktyg eller överdriven kraft, eftersom detta kan skada ventilstrukturen.

1.6 Det rekommenderas att ventilen endast används i helt öppet eller helt stängt läge för att förlänga dess livslängd. Ventilen bör inte öppnas delvis för strypning och bör inte användas som ändventil.
