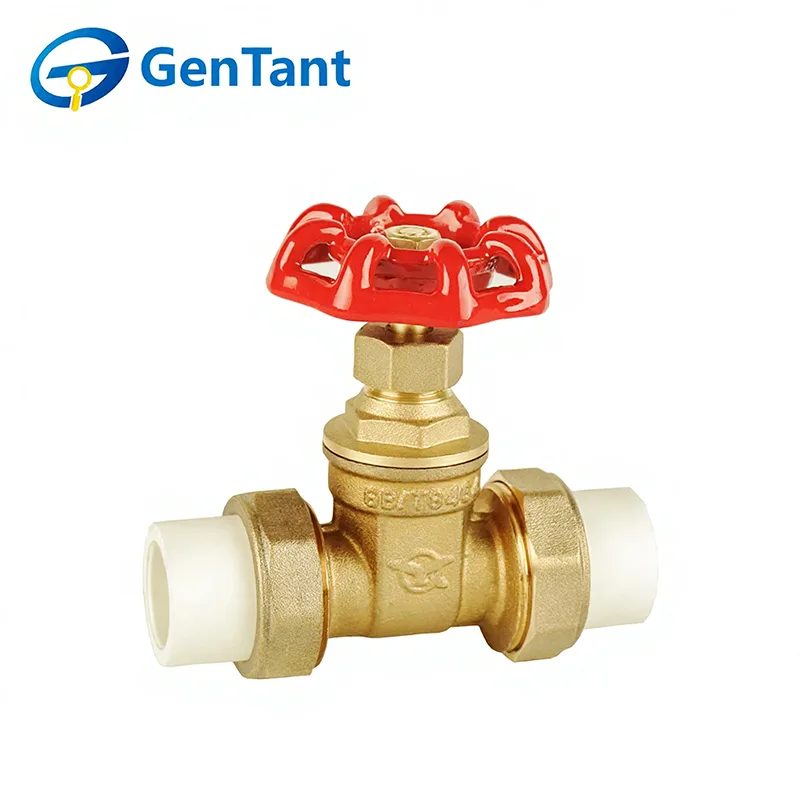

PPR Dubbel Union Gate Ventil

En PPR Double Union Gate Valve är en integrerad, underhållsvänlig komponent designad specifikt för polypropylen Random Copolymer (PPR) rörsystem. Dess primära funktion är att tillhandahålla pålitlig, på/av flödeskontroll för vätskor i rörledningen. Ventilen fungerar via en grind med linjär rörelse som öppnas helt för att tillåta obehindrat flöde eller helt stängs för att bilda en tät tätning. Den definierande "dubbelkopplingen"-designen innefattar två separerbara kopplingsmuttrar på vardera sidan av ventilhuset, vilket möjliggör enkel installation, borttagning och framtida service utan att PPR-rören behöver kapas. Den här funktionen är avgörande för systemunderhåll, komponentbyte och modifieringar i bostads- och kommersiella VVS-applikationer, vattendistribution och strålningsuppvärmning.

Produktfunktion och tillämpning

PPR Double Union Gate Valve är designad för pålitlig avstängningskontroll i plaströrsystem. Den har en korrosionsbeständig PPR-kropp och dubbla kopplingar, vilket möjliggör enkel installation, borttagning och underhåll utan att skära av rören. Den mjuka grinddriften säkerställer lågt flödesmotstånd och god tätning när den är helt öppen eller stängd.

Denna ventil används ofta i varm- och kallvattenförsörjningssystem, VVS-installationer och VVS för bostäder eller kommersiella anläggningar där hållbarhet, läckagefri prestanda och bekväm service krävs.

Produktparameter

Teknisk specifikation

Nominellt tryck: 1,6 MPa

Arbetsmedium: Vatten, olja, icke-frätande och icke brandfarliga gaser

Driftstemperatur: -10°C ≤ T ≤ 120°C

Gängan överensstämmer med ISO 228-standarden

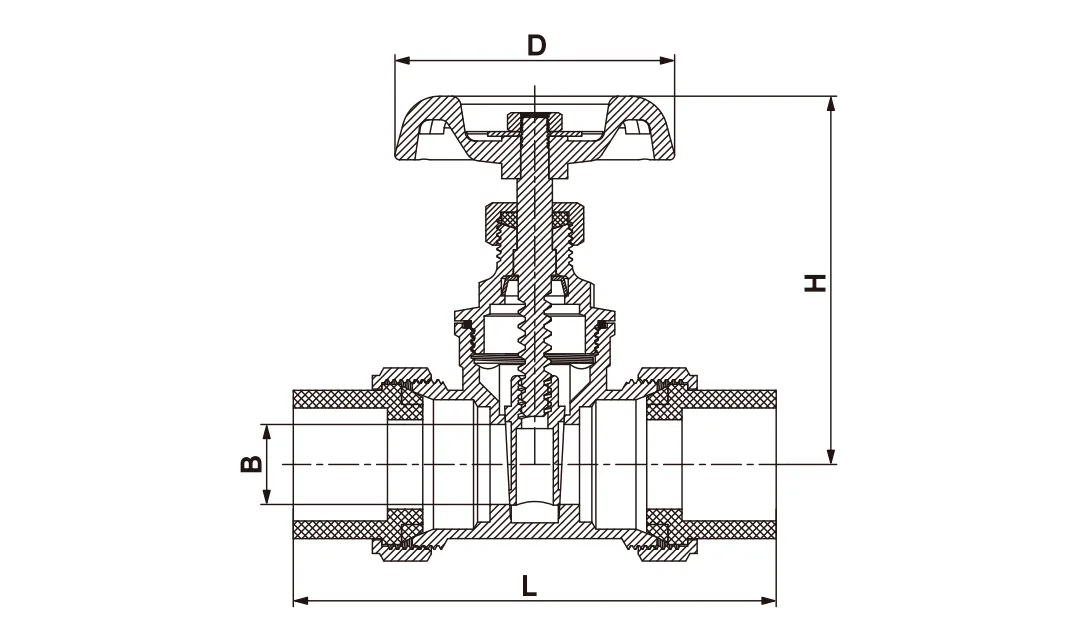

Produktdimension

Installationsriktlinjer

1. Rengör och förbered rörsystemet noggrant innan du installerar ventilen.

2. Före installation, ta bort eventuella skyddande ändlock och inspektera ventilportarna och sätesytorna för att säkerställa att de är rena.

3. Ge tillräckligt stöd för ventilen för att undvika stress från anslutning av rör.

4. Bekräfta att ventilens tryck- och temperaturklassificeringar är lämpliga för de avsedda driftförhållandena.

5. Innan ventilen tas i bruk, cykla den helt från öppen till stängd för att kontrollera att den fungerar smidigt.

6. Efter installationen, kontrollera att packmuttern är ordentligt åtdragen.

7. För grind- och klotventiler rekommenderas att installera med spindeln vertikalt och manöverhandtaget ovanpå.

Bruksanvisning

PPR Double Union Gate-ventiler manövreras manuellt. Vrid handtaget moturs för att öppna och medurs för att stänga.

Inspektion och underhåll

1. Rutininspektion och förebyggande underhåll krävs i allmänhet inte, förutom enstaka justeringar av spindelpackning och periodisk cykling av ventilen från öppen till stängd.

2. Om en packningsläcka uppstår, dra åt packningsmuttern medurs cirka ett kvarts varv – eller tills läckaget upphör – för att öka tätningstrycket på spindelpackningen. Packa aldrig om en ventil när den är under systemtryck.

3. Vid byte av ventilskaftet, byt även ut packningsmaterialet.

Ersättningsdelar

Under normala driftsförhållanden behövs sällan reservdelar. Rekommenderade reservdelar för varje ventiltyp inkluderar: Handtag, handtagsmutter, packning, packbox, packningsmutter.

När du beställer delar, vänligen ange ventilens figurnummer, storlek, nödvändig del och ungefärlig ålder.
