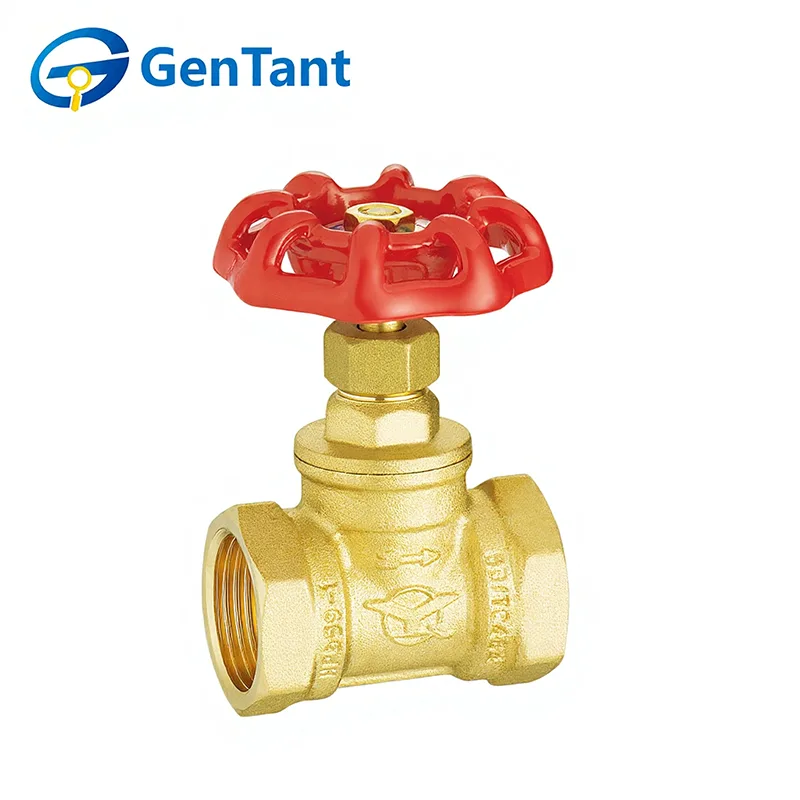

Medellång klotventil

Medium-Duty Globe Valve är en grundläggande flödeskontrollanordning designad för pålitlig strypning, reglering och på/av-service i vätskesystem. Dess funktion fokuserar på dess unika inre design: vätska strömmar i en "S"-bana och styrs av en skiva eller plugg som rör sig vinkelrätt på en stationär sätesring. Detta ger exakt modulering av flödeshastighet, bra avstängningsförmåga och fin kontroll över tryck och volym. Konstruerad för robust prestanda utan extrema förhållanden, är den idealisk för att balansera, isolera och reglera vatten, ånga, olja eller gas i kommersiella byggnader, industrianläggningar och HVAC-system där frekvent justering eller tillförlitlig tätning krävs.

Produktfunktion och tillämpning

Medium-Duty klotventiler är konstruerade för precision i kommersiella HVAC- och hushållsvattensystem. Nyckelfunktioner inkluderar en robust sfärisk kropp och en rörlig skiva som möjliggör noggrann strypning och tillförlitlig avstängning under fluktuerande tryck. De används i stor utsträckning för att balansera värme-/kylslingor, reglera pannans matarvatten och hantera ångledningar. Deras hållbara design säkerställer stabil flödeskontroll och långsiktig säkerhet för modern byggnadsinfrastruktur.

Produktparameter

Teknisk specifikation

Nominellt tryck: 1,6 MPa

Arbetsmedium: vatten, olja, icke-frätande och icke brandfarliga gaser

Driftstemperatur: -10°C ≤ T ≤ 120°C

Gängan överensstämmer med ISO 228-standarden

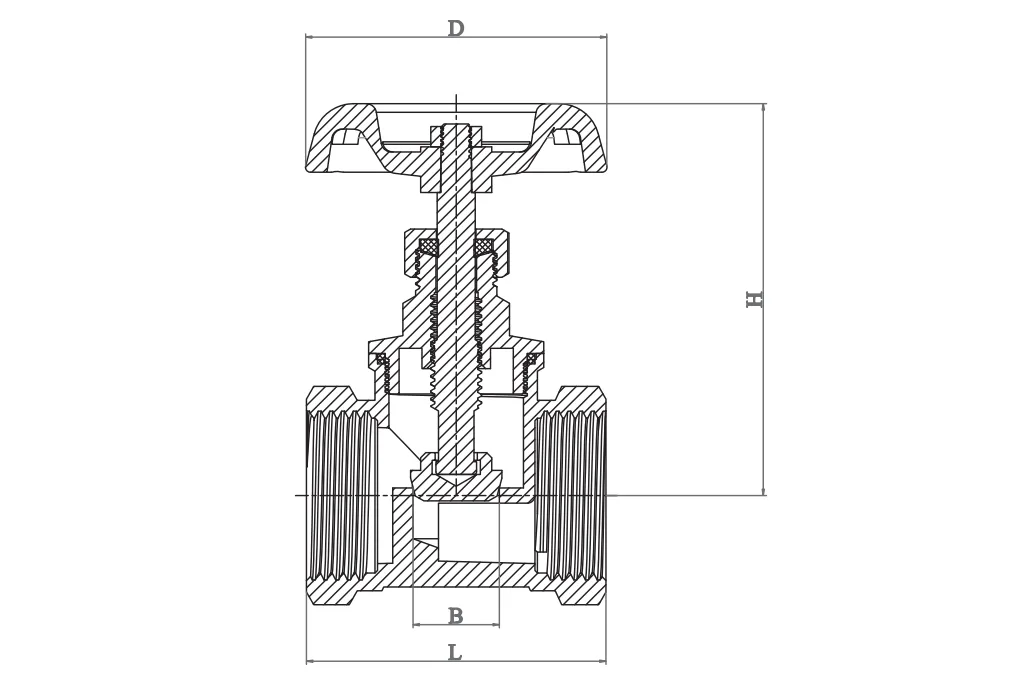

Produktdimension

Installationsriktlinjer

1. Rengör och förbered rörsystemet noggrant innan du installerar ventilen.

2. Före installation, ta bort eventuella skyddande ändlock och inspektera ventilportarna och sätesytorna för att säkerställa att de är rena.

3. Ge tillräckligt stöd för ventilen för att undvika stress från anslutning av rör.

4. Bekräfta att ventilens tryck- och temperaturklassificeringar är lämpliga för de avsedda driftförhållandena.

5. Innan ventilen tas i bruk, cykla den helt från öppen till stängd för att kontrollera att den fungerar smidigt.

6. Efter installationen, kontrollera att packmuttern är ordentligt åtdragen.

7. För medelhöga klotventiler rekommenderas att installera med skaftet vertikalt och manöverhandtaget ovanpå.

Bruksanvisning

Grind- och klotventiler manövreras manuellt. Vrid handtaget moturs för att öppna och medurs för att stänga.

Inspektion och underhåll

1. Rutininspektion och förebyggande underhåll krävs i allmänhet inte, förutom enstaka justeringar av spindelpackning och periodisk cykling av ventilen från öppen till stängd.

2. Om en packningsläcka uppstår, dra åt packningsmuttern medurs cirka ett kvarts varv – eller tills läckaget upphör – för att öka tätningstrycket på spindelpackningen. Packa aldrig om en Medium-Duty Globe Valve när den är under systemtryck.

3. Vid byte av ventilskaftet, byt även ut packningsmaterialet.

Ersättningsdelar

Under normala driftsförhållanden behövs sällan reservdelar. Rekommenderade reservdelar för varje ventiltyp inkluderar:

Globventiler: Handtag, handtagsmutter, packning, packbox, packmutter, skiva och säte.

När du beställer delar, vänligen ange ventilens figurnummer, storlek, nödvändig del och ungefärlig ålder.
