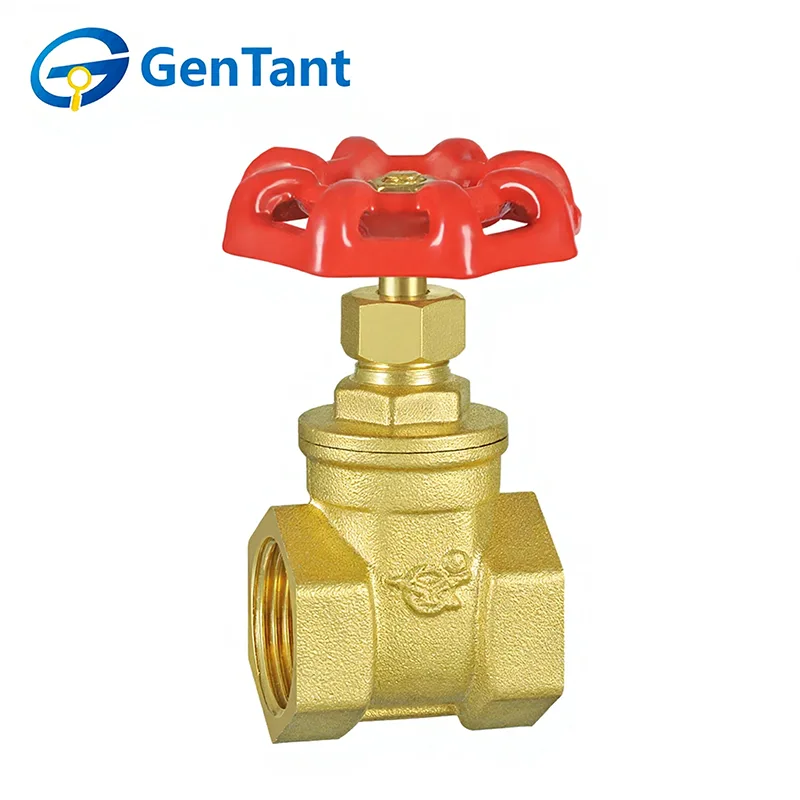

Medelstark grindventil

En medellång slussventil är en mångsidig och hållbar linjärrörelseventil designad för pålitlig isoleringsservice i ett brett utbud av vätskehanteringssystem. Dess primära funktion är att tillhandahålla en fullständig, obehindrad, rak flödesbana när den är helt öppen och en fullständig avstängning när den är helt stängd. Detta uppnås genom höjning eller sänkning av en solid grind, eller kil, vinkelrätt mot flödet, vilket skapar en tät tätning mot ventilsätena. Konstruerad för robust prestanda utan extrema tryck- och temperaturkrav från tunga applikationer, är den idealisk för på/av-kontroll av vatten, olja, gas och ånga i kommunala, kommersiella och industriella miljöer, och erbjuder lågt flödesmotstånd och lång livslängd när den används på rätt sätt.

Produktfunktion och tillämpning

En medeltung slussventil är designad för pålitlig på/av-kontroll i rörsystem med måttligt tryck. Den har en robust kropp, stigande eller icke-stigande spindelalternativ och en tättslutande grind för minimalt tryckfall när den är helt öppen. Lämplig för applikationer med vatten, olja, gas och lågtrycksånga, används den i stor utsträckning i industriella, kommersiella och kommunala system för isolering, distribution och processkontroll där frekvent drift inte krävs.

Produktparameter

Teknisk specifikation

Nominellt tryck: 1,6 MPa

Arbetsmedium: Vatten

Driftstemperatur: -10°C ≤ T ≤ 100°C

Gängan överensstämmer med ISO 228-standarden

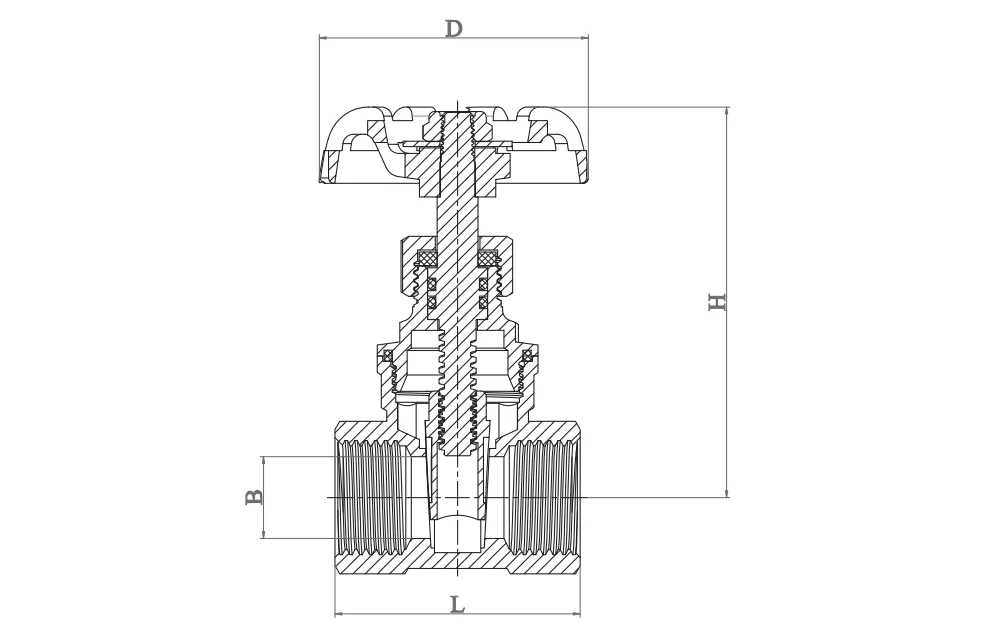

Produktdimension

Installationsriktlinjer

1. Rengör och förbered rörsystemet noggrant innan du installerar ventilen.

2. Före installation, ta bort eventuella skyddande ändlock och inspektera ventilportarna och sätesytorna för att säkerställa att de är rena.

3. Ge tillräckligt stöd för ventilen för att undvika stress från anslutning av rör.

4. Bekräfta att ventilens tryck- och temperaturklassificeringar är lämpliga för de avsedda driftförhållandena.

5. Innan den medeltunga grindventilen tas i bruk, cykla den helt från öppen till stängd för att kontrollera att den fungerar smidigt.

6. Efter installationen, kontrollera att packmuttern är ordentligt åtdragen.

7. För grind- och klotventiler rekommenderas att installera med spindeln vertikalt och manöverhandtaget ovanpå.

Bruksanvisning

Medellånga grindventiler manövreras manuellt. Vrid handtaget moturs för att öppna och medurs för att stänga.

Inspektion och underhåll

1. Rutininspektion och förebyggande underhåll krävs i allmänhet inte, förutom enstaka justeringar av spindelpackning och periodisk cykling av ventilen från öppen till stängd.

2. Om en packningsläcka uppstår, dra åt packningsmuttern medurs med ungefär ett kvarts varv – eller tills läckaget upphör – för att öka tätningstrycket på spindelpackningen. Packa aldrig om en ventil när den är under systemtryck.

3. Vid byte av ventilskaftet, byt även ut packningsmaterialet.

Ersättningsdelar

Under normala driftsförhållanden behövs sällan reservdelar. Rekommenderade reservdelar för varje ventiltyp inkluderar: Handtag, handtagsmutter, packning, packbox, packningsmutter.

När du beställer delar, vänligen ange ventilens figurnummer, storlek, nödvändig del och ungefärlig ålder.
