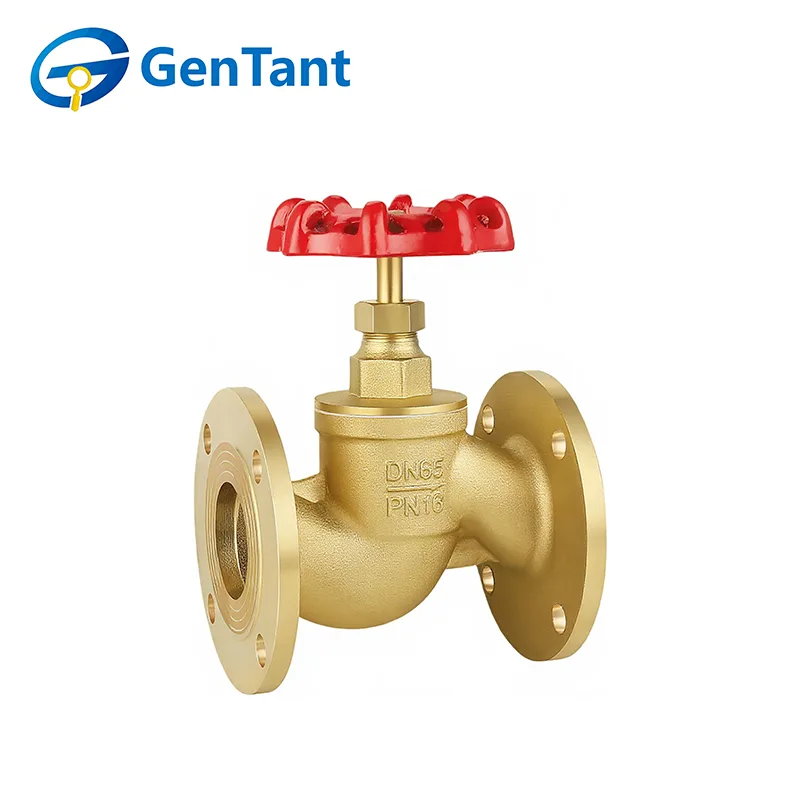

Flänsad klotventil

En flänsad klotventil är en robust industriell flödeskontrollanordning som utmärks av sina flänsade ändar, vilket underlättar en säker, bultad anslutning till rörledningsflänsar. Dess kärnfunktion är att ge exakt strypning, reglering och pålitlig avstängning av vätskeflödet. Ventilen fungerar via en linjär rörelsespindel som sänker en skiva eller plugg vinkelrätt på en fast sätesring, vilket skapar en karakteristisk förändring i flödesriktningen (ofta en "S"-bana). Denna design möjliggör finjusterad flödeskontroll och positiv tätning. Den flänsförsedda anslutningen gör den lämplig för högintegritet, läckagebeständiga installationer i medel- till högtryckssystem som finns i kraftgenerering, kemisk bearbetning, olja och gas och storskaliga HVAC-applikationer.

Produktfunktion och tillämpning

Den flänsade klotventilen kännetecknas av sina skruvade ändanslutningar, vilket säkerställer en höghållfast, läckagesäker tätning och enkel installation i större rörnät. Dess primära funktion är Z-kroppsdesignen, som ger exceptionell strypnoggrannhet och pålitlig avstängning. I bostäder och kommersiella sektorer används den i stor utsträckning för huvudvattenledningar, HVAC-kylsystem och pannmatarvattenkontroll, där frekvent underhåll och stabil flödesreglering är avgörande.

Produktparameter

Teknisk specifikation

Nominellt tryck: 1,6 MPa

Arbetsmedium: vatten, olja, icke-frätande och icke brandfarliga gaser

Driftstemperatur: -20°C ≤ T ≤ 150°C

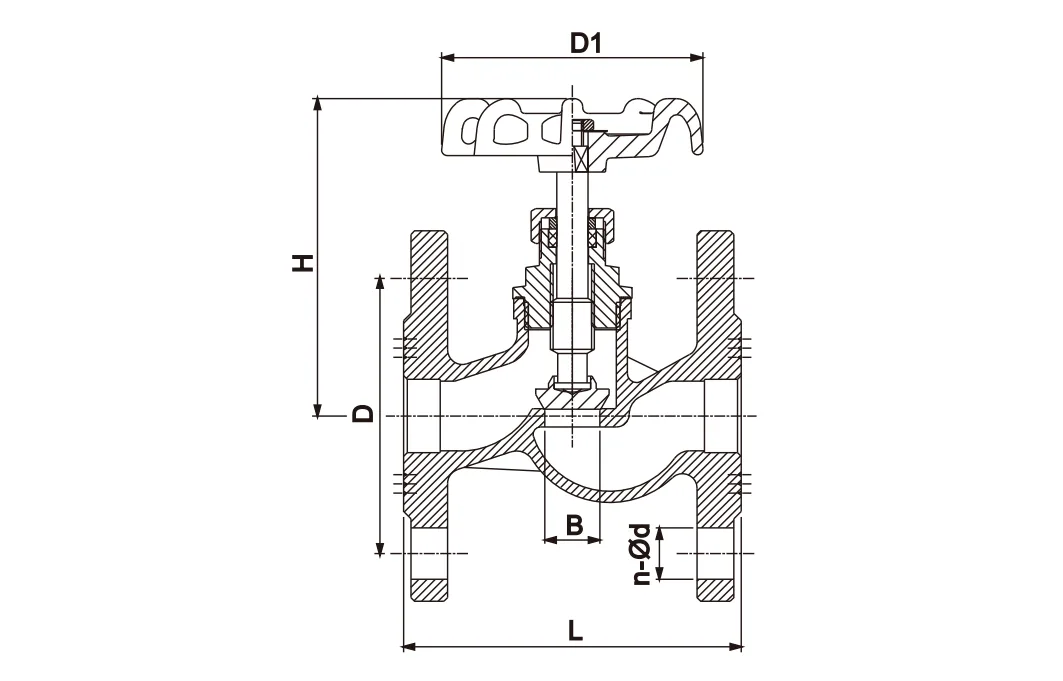

Produktdimension

Installationsriktlinjer

1. Rengör och förbered rörsystemet noggrant innan du installerar ventilen.

2. Före installation, ta bort eventuella skyddande ändlock och inspektera ventilportarna och sätesytorna för att säkerställa att de är rena.

3. Ge tillräckligt stöd för ventilen för att undvika stress från anslutning av rör.

4. Bekräfta att den flänsade klotventilens tryck- och temperaturklassificeringar är lämpliga för de avsedda serviceförhållandena.

5. Innan ventilen tas i bruk, cykla den helt från öppen till stängd för att kontrollera att den fungerar smidigt.

6. Kontrollera efter installationen att packmuttern är ordentligt åtdragen.

7. För grind- och klotventiler rekommenderas att installera med skaftet vertikalt och manöverhandtaget ovanpå.

Bruksanvisning

1. Grind- och klotventiler manövreras manuellt. Vrid handtaget moturs för att öppna och medurs för att stänga.

Inspektion och underhåll

2. Rutininspektion och förebyggande underhåll krävs i allmänhet inte, förutom enstaka justeringar av spindelpackning och periodisk cykling av ventilen från öppen till stängd.

3. Om en packningsläcka uppstår, dra åt packningsmuttern medurs med ungefär ett kvarts varv – eller tills läckaget upphör – för att öka tätningstrycket på spindelpackningen. Packa aldrig om en ventil när den är under systemtryck.

4.När du byter ut ventilskaftet, byt även ut packningsmaterialet.

Ersättningsdelar

Under normala driftsförhållanden behövs sällan reservdelar. Rekommenderade reservdelar för varje ventiltyp inkluderar:

Globventiler: Handtag, handtagsmutter, packning, packbox, packmutter, skiva och säte.

När du beställer delar, vänligen ange ventilens figurnummer, storlek, nödvändig del och ungefärlig ålder.
