Säkerhetsventil

Säkerhetsventiler är kritiska, icke-förhandlingsbara skyddsanordningar konstruerade som den sista försvarslinjen i trycksatta system. Deras primära funktion är att automatiskt öppna och släppa ut övertryck när ett förutbestämt börvärde överskrids, och därigenom förhindra katastrofala utrustningsfel, explosioner och säkerställa personal- och miljösäkerhet. När systemtrycket återgår till en säker nivå återstänger ventilen automatiskt, vilket bibehåller systemets integritet och kontinuitet i driften. Denna viktiga funktion gör dem oumbärliga inom många industrier, inklusive VVS, kommersiella pannor, processvärme och vattenförsörjningssystem.

Produktfunktion och tillämpning

Säkerhetsventiler används som säkerhetsskyddsanordningar i olika system, inklusive värme, kyla och hushållsvattenförsörjning. När systemtrycket ökar och överstiger ventilens utloppstryck, aktiveras säkerhetsventilen automatiskt för att avlasta trycket och släppa ut mediet, vilket säkerställer säkerheten för interna rörledningar och utrustning. Omvänt återställs ventilen automatiskt och stänger när systemtrycket faller under det avsedda trycket.

Produktparameter (specifikation)

Typ av gängad anslutning

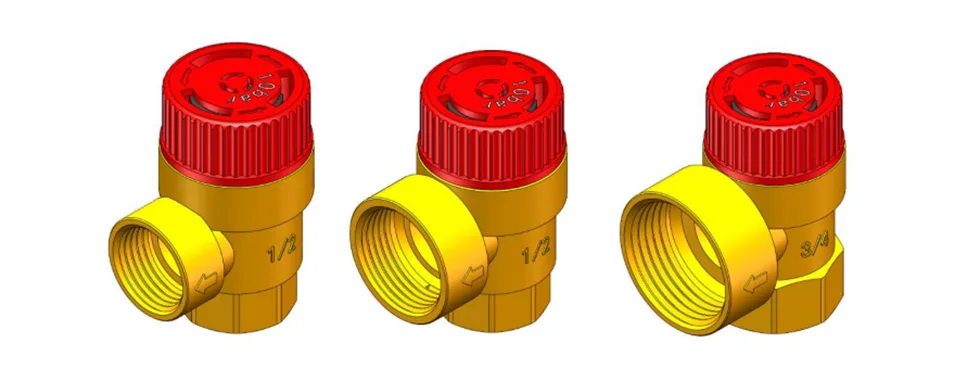

DN15 (1/2")、DN15×20 (1/2" × 3/4")、DN20×25 (3/4" × 1")

Teknisk specifikation

Medium: Vatten eller glykollösning (maximal koncentration 50 %)

Driftstemperatur: -20 ℃ ~ 110 ℃

Maximalt arbetstryck: ≤16 bar

Nominellt tryck (Pnr): 2,5-3-3,5-4-5-6-7-8-10 bar (tryckvärde ej justerbart)

Öppningstryck (Po): ≤Pnr 10%

Stängningstryck (Pf):≤Pnr 10%

Ventilhus: Integralt smide vid hög temperatur, förtjockad väggtjocklek, högre hållfasthet.

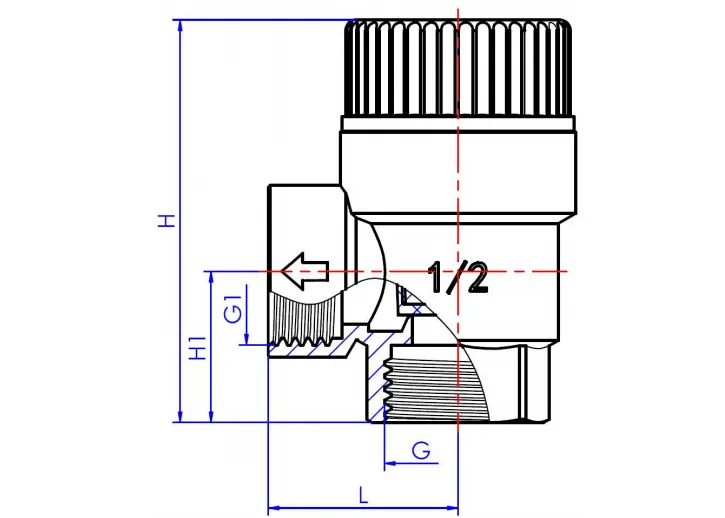

Produktdimension

Arbetsprincip

Säkerhetsventilens inre kolv använder fjäderspänning för att stänga ventilsätet. När systemtrycket överstiger fjäderns förinställda spänning, rör sig kolven uppåt, bort från sätet och öppnar vattenutsläppskanalen. Säkerhetsventilens inställda tryck är det högsta tillåtna arbetstrycket för systemet.

När systemtrycket sjunker under säkerhetsventilens stängningstryck, orsakar spänningen som utövas av fjädern ovanpå kolven att vattenflödeskanalen stängs, vilket återställer systemet till dess normala drifttillstånd.Diametern på säkerhetsventilens utlopp är lika med eller större än diametern på inloppet; denna design underlättar snabb tryckavlastning.

Installations- och driftsinstruktioner

Innan säkerhetsventilen installeras bör kvalificerad professionell personal välja rätt modell baserat på systemets egenskaper och i enlighet med relevanta föreskrifter. Ventilhuset är märkt med vattenflödesriktningen, som måste följas strikt under installationen.

1. Tillämpliga system

1.1 Värmesystem

Säkerhetsventilen bör installeras på toppen av värmekällan (panna, värmepump, etc.), eller inom ett avstånd av 1 meter från vattentillförselledningen. Det ska inte finnas någon form av avstängningsventil mellan säkerhetsventilen och värmekällans anslutningsrör.

1.2 Varmvattensystem för hushåll

Säkerhetsventilen bör installeras vid kallvatteninloppet till en varmvattentank av lagringstyp, så att det inte finns några avstängningsventiler av någon form på rörledningen mellan dessa punkter.

1.3 Komprimerade gassystem

Säkerhetsventilen är lämplig för användning i komprimerade gassystem.

2. Installationsmetod

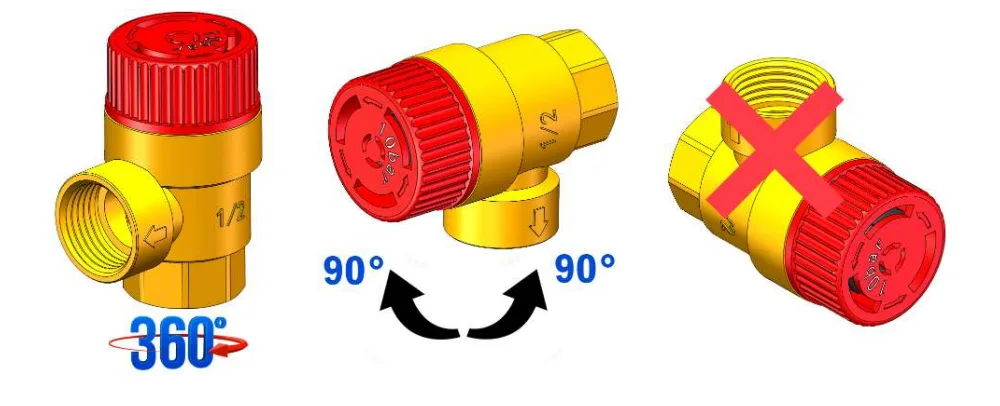

Före installation, se till att systemtrycket matchar säkerhetsventilens öppningstryck; se till att systemet är helt trycklöst och nedkylt; se till att det inte finns några avstängningsventiler av någon form mellan systemet och säkerhetsventilen; spola systemets rörledningar. Säkerhetsventilen kan installeras vertikalt eller horisontellt, men kan inte installeras inverterad (som visas i figuren nedan). Att följa dessa installationsmetoder kan förhindra att föroreningar och sediment påverkar normal drift.

3. Försiktighetsåtgärder vid installation

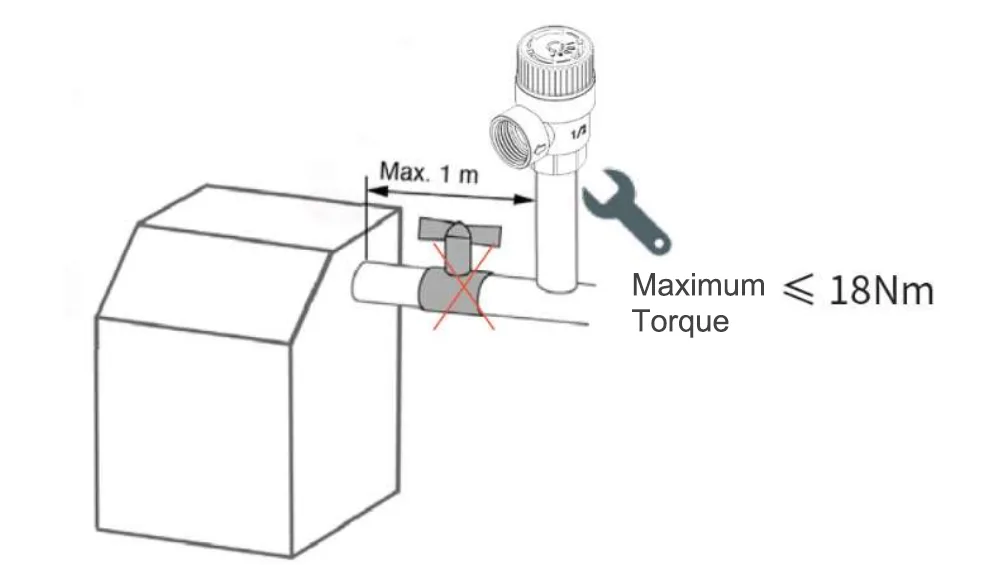

3.1 Vid installation av säkerhetsventilen bör vridmomentet vara ≤18N·m för att förhindra ventildeformation, vilket kan leda till fel. Det bör inte finnas några avstängningsventiler av någon form (kulventiler, backventiler etc.) mellan systemet och säkerhetsventilen, som visas i figuren nedan.

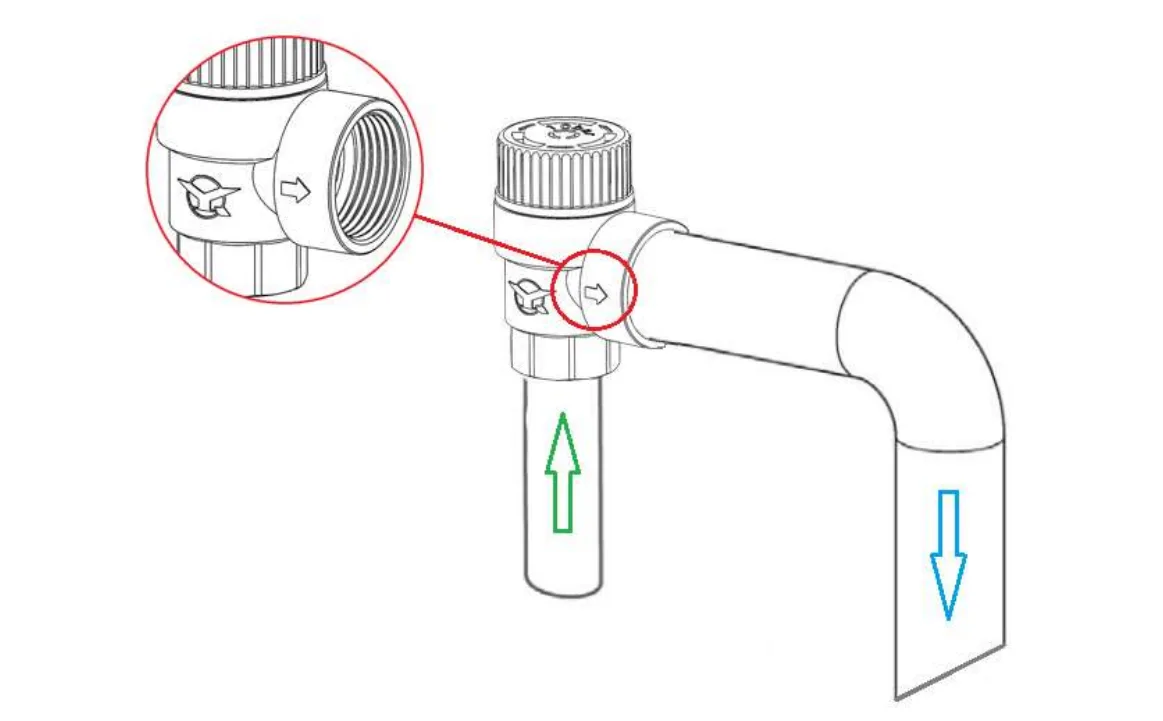

3.2 Diametern på röret som ansluter systemet till säkerhetsventilen måste vara större än eller lika med inloppsrörets diameter för säkerhetsventilen. Se till att mediets flödesriktning är i linje med pilens riktning på säkerhetsavlastningsporten, som visas i figuren nedan. Det rekommenderas att placera en påminnelseskylt nära säkerhetsventilens avlastningsport som säger: "Blockera inte utloppet när systemet är i drift."

3.3 Installera inte avstängningsventiler eller andra ventiltillbehör som förhindrar flöde av medium på tryckavlastningsporten. Se till att mediet kan svämma över från tryckavlastningsporten smidigt och obehindrat. Avloppsröret bör ha högst två böjar och en längd på ≤2 meter.

3.4 Se till att det finns ett golvbrunn eller en mottagningsanordning nära säkerhetsventilens installationsplats för säker dränering under driftsättning, felunderhåll, etc., för att undvika personskador eller egendomsförlust orsakad av flytande medium.

Driftsättning

Vrid handratten en gång i pilens riktning på säkerhetsventilens övre handratt. Medium ska matas ut från tryckavlastningsporten vid denna tidpunkt. Om inget medium töms ut, kontrollera om tryckavlastningsporten är blockerad eller om säkerhetsventilen är skadad och kontrollera systemets tryckstatus. Handrattens rotation kan endast användas för att kontrollera om säkerhetsventilen fungerar korrekt. Vrid inte ratten flera gånger eller i motsatt riktning, eftersom detta kommer att skada säkerhetsventilen.

Underhåll

Rekommendation: Gör ett funktionstest var 6:e ​​månad.
