Tryckreduceringsventil

Konstruerade för hållbarhet och noggrannhet, är GenTant-ventiler specificerade av ingenjörer och upphandlade av partners över hela världen. Vi är engagerade i kvalitetskontroll och producerar professionellt högkvalitativa lösningar som är skräddarsydda för att möta olika applikationsbehov. Vår fabrik erbjuder skräddarsydda tjänster och tillhandahåller gratis prover, vilket gör att du kan bedöma våra produkter innan du fattar ett beslut. Vi inbjuder dig att granska våra tekniska data eller diskutera dina applikationskrav med vårt team. Låt oss samarbeta för att leverera tillförlitliga, kostnadseffektiva tryckhanteringslösningar för ditt nästa projekt.

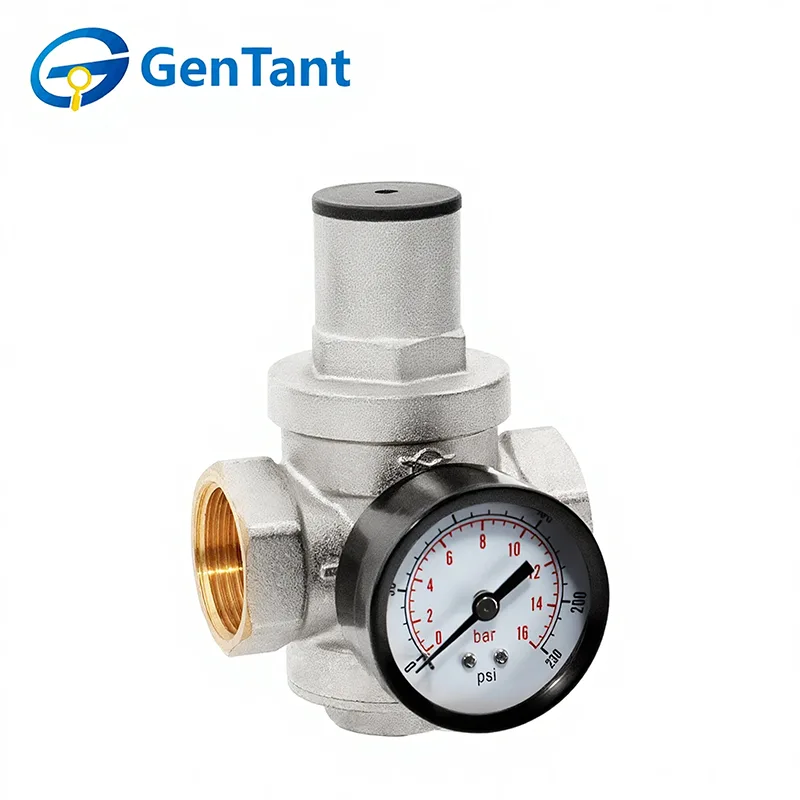

Produktfunktion och tillämpning

Denna tryckreduceringsventil, även känd som tryckregulator, är designad för användning i varm- och kallvattenförsörjningssystem för att ge justerbar tryckminskning. Den upprätthåller konsekvent trycket nedströms vid eller under börvärdet, oavsett fluktuationer i huvudmatningstrycket. Även under statiska förhållanden kommer trycket efter regulatorn inte att överstiga det förinställda värdet. Med en "post-action"-arbetsprincip säkerställer den exakt och pålitlig kontroll. Regulatorn har en gängad port på sidan för enkel tryckövervakning (tryckmätare säljs separat), och båda anslutningsändarna är utrustade med skyddande nylonkåpor för tätningsintegritet.

Produktparameter (specifikation)

Nominell diameter: DN15 till DN50

Maximalt inloppstryck: 2,5 MPa

Tryckregleringsområde: 0,1 till 0,55 MPa

Fabriksinställt utloppstryck: 0,3 MPa

Maximal driftsmediatemperatur: +80°C

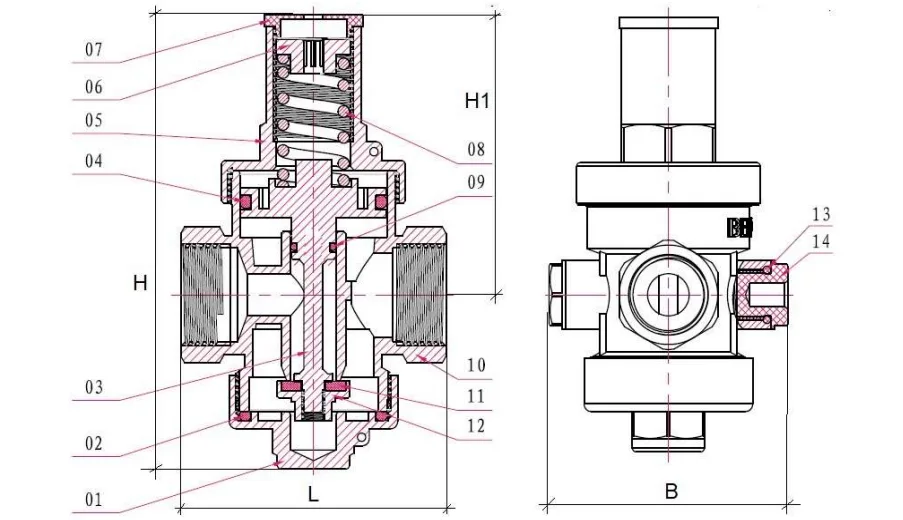

Dimensionera

Produktstruktur och arbetsprincip

Strukturera

GenTant tryckreduceringsventil består av inlopps- och utloppsanslutningar, ett fjäderbelastat avkänningselement och en justeringsmekanism.

Arbetsprincip

Vätskan kommer in i inloppskammaren och utövar lika kraft på ventilpluggen och kolvens nedre yta. Fjäderkraften håller regulatorn öppen tills det medeltryck som verkar på kolven  i utloppskammaren balanserar med det inställda trycket. Vid denna tidpunkt börjar ventilpluggen att stänga passagen mellan kamrarna, vilket ökar motståndet och minskar utloppstrycket till det inställda värdet. Med hjälp av mässingsjusteringsmuttern kan regulatorns utloppstryck ställas in på ett önskat värde som skiljer sig från fabriksinställningen (3 bar).

Installations- och driftsinstruktioner

Tryckregulatorn kan installeras i valfri riktning. Vätskeriktningen måste motsvara pilen som anges på ventilhuset. Justeringshylsan ska vara i ett manövrerbart läge.

Regulatorn bör installeras på en plats som underlättar driftsättning och underhåll.

Ett mekaniskt filter med en filtreringsfinhet på minst 500 mikron måste installeras före regulatorn.

Följande villkor måste uppfyllas under installationen:

● Rengör och spola inloppsdelen av rörledningen noggrant.

● Se till att inget tätningsmaterial (såsom PTFE-gängtätningstejp, hampa-tätningslina, etc.) kommer in i regulatorns arbetskammare.

● Vid nybyggnation eller större renoveringsprojekt måste tryckprovning och spolning av rörledningar slutföras innan regulatorn installeras.

GenTant tryckreduceringsventil får inte bära några belastningar från rörledningen (inklusive böjning, kompression, spänning, vridning, felinriktning, vibrationer, ojämn åtdragning av fästelement, etc.). Vid behov måste stöd eller kompensatorer installeras för att eliminera belastningar från rörledningen på ventilen. Det maximala installationsmomentet för regulatorn anges i tabellen nedan

Det rekommenderas att installera regulatorn uppströms om vattenmätaren. Tryckreglering måste utföras med hjälp av en tryckmätare, som kan installeras i läget för regulatorpluggen. Mätaren visar regulatorns utloppstryck.

För att justera det inställda trycket, lossa först locket och använd sedan en skiftnyckel för att vrida justerskruven tills önskat tryck uppnås som indikerat på tryckmätaren. Om du vrider justeringsskruven medurs ökar det inställda trycket, medan det minskar om du vrider den moturs. Dra åt locket ordentligt efter att justeringen är klar.

För att undvika buller eller kavitation, rekommenderas att hålla inlopps/utloppstryckförhållandet under 2,5 MPa. Till exempel, om det erforderliga utloppstrycket är 4 bar, bör inloppstrycket inte överstiga 10 bar. Vid behov, överväg att installera ytterligare tryckreduceringsventiler i serie.
