Kraftig tryckreduceringsventil

Våra ventiler är konstruerade för robust prestanda i krävande bostads- och kommersiella applikationer, och skyddar effektivt rörledningar, utrustning och slutanvändarapparater från skador orsakade av för högt tryck. Genom att garantera konsekvent, kontrollerat utloppstryck förbättrar de systemets effektivitet, minimerar vattenslag och förlänger installationens totala livslängd.

Om du letar efter en fabrik som erbjuder både grossistlösningar och helt anpassade tjänster, överväg att samarbeta med GenTant. Vi kombinerar rigorös kvalitetskontroll, innovativ ingenjörskonst och flexibel OEM/ODM-support för att leverera högkvalitativa, pålitliga tryckhanteringslösningar skräddarsydda för dina specifika projektbehov.

Produktfunktion och tillämpning

En kraftig tryckreduceringsventil är en viktig vätskekontrollkomponent som automatiskt reducerar högt inloppstryck till ett konstant, önskat utloppstryck. Funktionellt fungerar den som en variabel strypanordning; genom att ändra flödesarean, hanterar den flödeshastighet och kinetisk energi för att inducera en kontrollerad tryckförlust. Denna mekanism säkerställer att nedströmstrycket förblir stabilt, även med betydande uppströmsfluktuationer. Nyckelfunktioner inkluderar robust konstruktion (PN16 tryckklassificering) och flexibel installation (horisontell eller vertikal montering). Dessutom är regleringskällan helt isolerad från vattenflödet, vilket gör den lämplig för säker användning i dricksvattensystem.

Produktparameter (specifikation)

Typ av gängad anslutning

DN15 (1/2")、DN20 (3/4")、DN25 (1")、DN32 (1-1/4")、DN40 (1-1/2")、DN50 (2")

Teknisk specifikation

Maximalt tillåtet arbetstryck (PN): 16 bar

Tryckregleringsområde (Ps): 1~6 bar

Utloppstryck Fabriksinställning: 3 bar

Arbetstemperaturområde: 0 ℃ (ej frysning) ~ (80 ℃

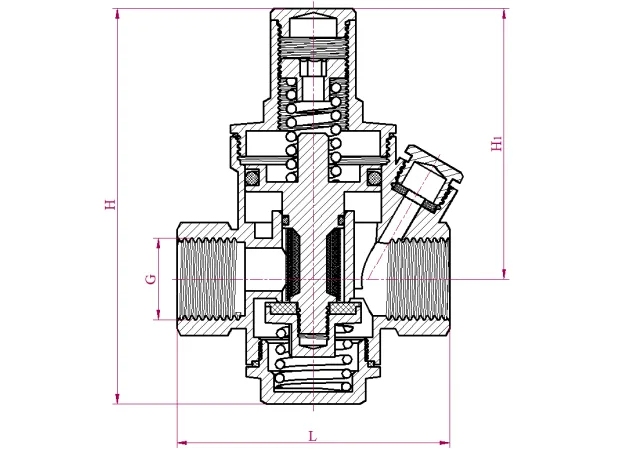

Produktdimension

Produktstruktur och arbetsprincip

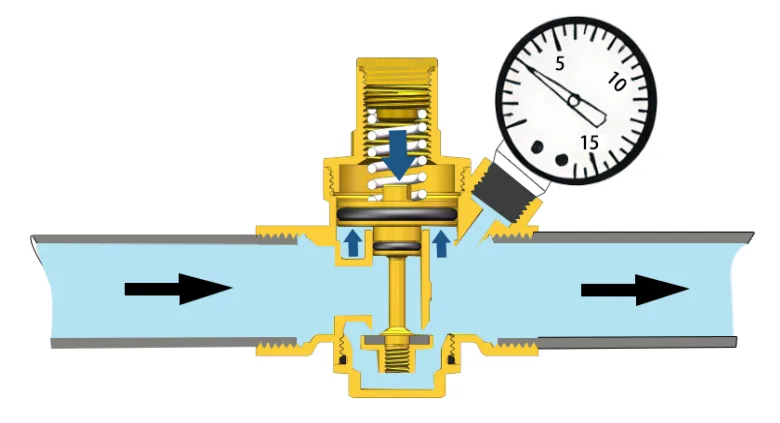

Arbetsprincip

Kärnfunktionen hos GenTant Heavy-Duty tryckreduceringsventil är den exakta moduleringen av höga inloppstryck till ett stabiliserat, kalibrerat utloppstryck, och säkerställer därigenom integriteten hos efterföljande hushålls- och industrivätskesystem mot överspänningar eller lokala övertrycksförhållanden.

Mekanistiskt etablerar anordningen en hydraulisk jämvikt genom att balansera två primärkrafter: den statiska kraften som utövas av en förspänd fjäder, som förspänner ventilen mot ett öppet läge, mot den dynamiska stängningskraften som genereras av det uppströms vätsketrycket som verkar på den inre kolven. Denna kontinuerliga, självaktiverande balans upprätthåller effektivt ett konsekvent, reducerat trycktillstånd nedströms, vilket optimerar både vätsketillförsel och systemskydd.

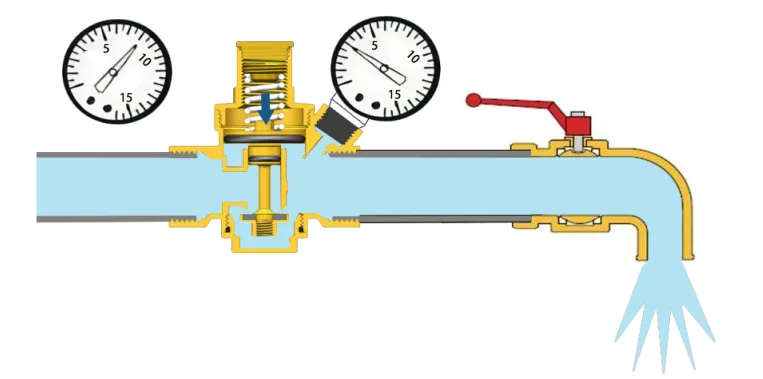

Driftstatus under vattenförbrukning

När vattenkranen öppnas överstiger kraften som utövas av den inre fjädern det uppåtriktade hydraultrycket som verkar på kolvens nedre yta. Följaktligen translaterar kolven nedåt och öppnar därigenom vätskeflödespassagen. När ytterligare nedströmskranar aktiveras, minskar mottrycket under kolven, vilket resulterar i en proportionell ökning av det volymetriska flödet genom tryckreduceringsventilen.

Driftstatus under nollflöde

Vid stängning av en nedströmskran höjs det hydrauliska trycket i nedströmskretsen. Detta ökade tryck driver den inre kolven uppåt, tätar effektivt vätskepassagen och stabiliserar nedströmstrycket vid dess fördefinierade börvärde. Den momentana stängningen av tryckreduceringsventilen uppnås när den uppåtriktade hydrauliska kraften som verkar på kolven överstiger den motverkande kraften som utövas av den inre fjädermekanismen.

Installations- och driftsinstruktioner

4.1 Innan GenTant Heavy-Duty tryckreduceringsventil installeras, rekommenderas att luft och smuts rensas bort från rörsystemet.

4.2 Kontrollera vattenflödets riktning (indikerad med en pil på ventilhuset).

4.3 Tryckreduceringsventilen kan installeras på både vertikala och horisontella rörsektioner (inverterad installation är förbjuden).

4.4 Ventilen får inte installeras på platser där frysning kan förekomma, såsom utomhus, eftersom frysning kommer att skada enheten.

4.5 Tryckreduceringsventilen bör installeras på en lättillgänglig plats för tryckjustering och avläsning. Installation inom rörschakt rekommenderas inte på grund av risk för frysning.

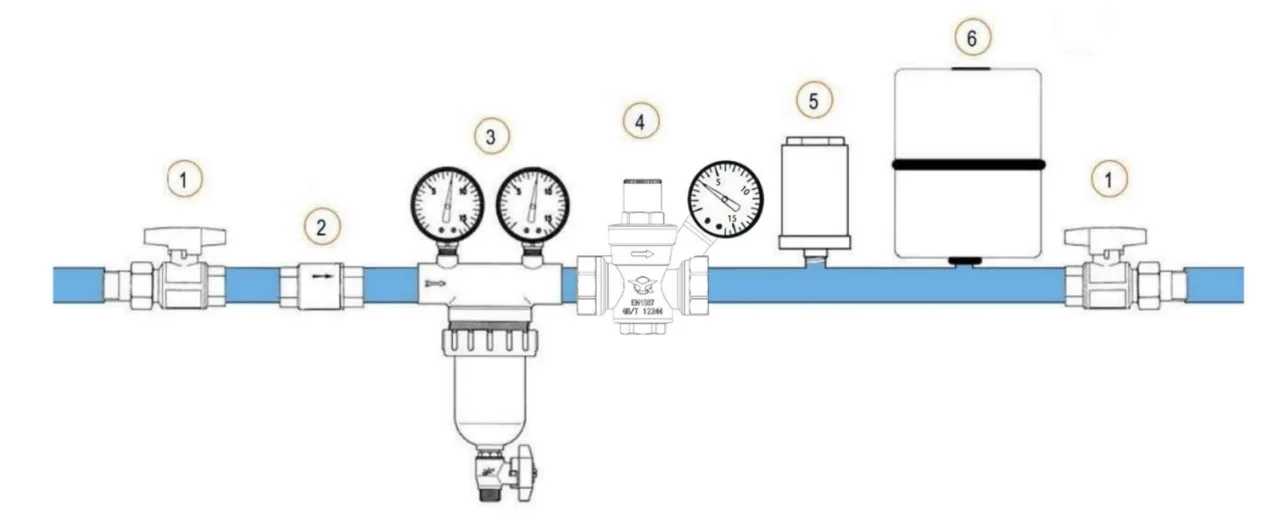

4.6 Fenomenet "vattenhammare" är en primär orsak till fel på tryckreducerande ventiler. Installationsmetoder som illustreras i figuren nedan rekommenderas, eftersom de optimerar driften för all nedströmsutrustning och underlättar underhållsuppgifter.

① Avstängningsventil: Installerad uppströms och nedströms tryckreduceringsventilen för att underlätta underhåll av olika utrustningar.

② Backventil: Förhindrar återflöde.

③ Filter: Filtrerar föroreningar i huvudförsörjningsröret för att förhindra nedsmutsning i all nedströmsutrustning och bibehålla deras prestanda.

④ Dynamisk stabil tryckreduceringsventil av kolvtyp.

⑤ Vattenslagsavledare: Förhindrar rörledningsfluktuationer när vattentillförseln återställs efter ett avbrott, vilket kan skada all nedströmsutrustning.

⑥ Expansionskärl: Används i varmvatten- och varmvattenlagringssystem där trycket kan stiga på grund av vätskevärme, vilket verkar för att absorbera övertryck.

tryckreglering

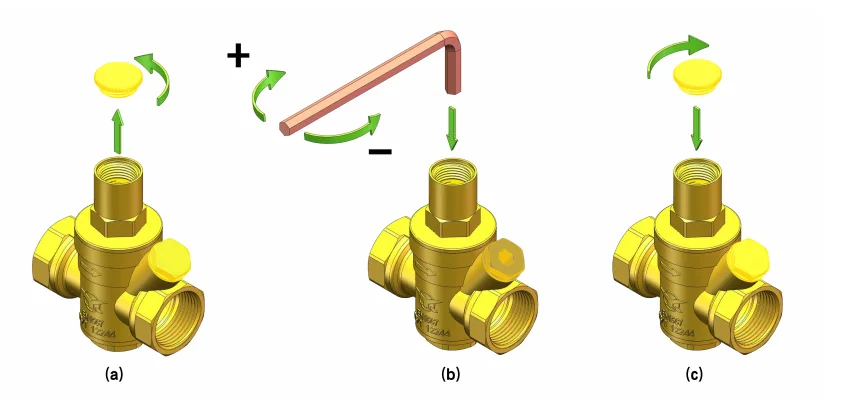

Tryckreduceringsventilens utloppstryck är fabriksinställt till 3 bar; nedströmstrycket kan justeras med följande metoder:

1.Stäng avstängningsventilen bakom tryckreduceringsventilen

2.Skruva av plastlocket moturs

3. Sätt in en insexnyckel i tryckreduceringsventilens justeringslock för att justera: vrid medurs för att öka nedströmstrycket, vrid moturs för att minska nedströmstrycket (Figur b)

4. Tryckvärdet som visas på tryckreduceringsventilens tryckmätare är det justerade nedströmstrycket

5. När justeringen är klar, dra åt plastlocket medurs

För att undvika förekomsten av buller eller kavitationsfenomen, rekommenderas att hålla ett inlopps-till-utloppstryckreduktionsförhållande under 2,5. Till exempel, om det erforderliga utloppstrycket är 4 bar, bör inloppstrycket inte överstiga 10 bar. Om det behövs, överväg att installera ytterligare tryckreduceringsventiler i serie för att uppnå önskad tryckreduktion i steg.

Felsökning

① Tryckreducerande ventiler installerade i varmvattenledningar eller varmvattenlagringssystem kommer att uppleva en ökning av nedströmstrycket. Detta beror på att uppvärmning av vattnet ökar trycket, och när det inte finns någon vattenförbrukning är tryckreduceringsventilen i ett stängt tillstånd, vilket förhindrar att det ackumulerade trycket "släpps".

Lösning: Installera ett expansionskärl mellan varmvatteninloppet och tryckreduceringsventilen för att absorbera det ökade trycket.

② Inkonsekvent nedströmstryck med inställt tryckvärde. I områden med dålig vattenkvalitet kan föroreningar som strömmar genom tryckreduceringsventilen lätt samlas mellan ventilsätet och kolven, vilket förhindrar att ventilen stängs helt. Detta tillåter uppströmstrycket att sippra in i nedströmssidan, vilket höjer nedströmstrycket.

Lösning: Installera ett filter uppströms tryckreduceringsventilen och utför regelbunden rengöring.
