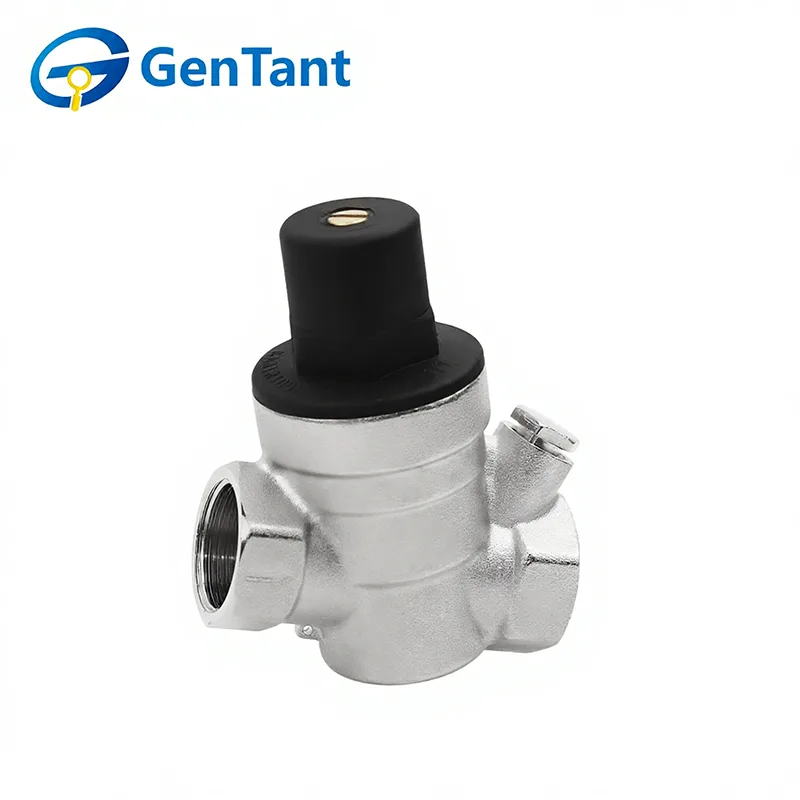

Membrantryckreduceringsventil

Membrantryckreducerande ventiler är precisionskonstruerade enheter som är avgörande för att upprätthålla ett stabilt, kontrollerat nedströmstryck i vätskesystem. Genom att använda en känslig membranmekanism reglerar och reducerar de automatiskt inkommande högtryck till ett säkert, förutbestämt börvärde, vilket säkerställer tillförlitligt skydd för nedströms rörledningar, fixturer och apparater. Denna funktion är avgörande för att förebygga skador, minimera vattenslag, minska vattenförbrukningen och förbättra den övergripande säkerheten och livslängden för bostäder, kommersiella och kommunala vattenförsörjningsnät.

Genom att prioritera både tekniska framsteg och produktintegritet, tillhandahåller GenTant högpresterande membrantryckreducerande ventiler som uppfyller de höga kraven från moderna hydraulsystem, vilket stöder systemeffektivitet och driftsäkerhet över hela världen.

Produktfunktion och tillämpning

Denna membrantryckreducerande ventil upprätthåller ett stabilt nedströmstryck oavsett inloppsfluktuationer. Den har en robust struktur med en tryckklass på PN25 och tillåter flexibel installation i horisontella eller vertikala riktningar utan att påverka prestanda, justering eller tätning.

Ventilen används främst i kommunala vattenförsörjningssystem och är utformad för att minska och stabilisera högt och instabilt inkommande vattentryck, vilket säkerställer konstant och säkert vattentryck för slutanvändaranslutningar. Dess nyckelfunktion är att automatiskt upprätthålla ett konstant nedströmstryck även när uppströmstrycket varierar.

Produktparameter (specifikation)

Typ av gängad anslutning

DN15 (1/2")、DN20 (3/4")、DN25 (1")、DN32 (1-1/4")、DN40 (1-1/2")、DN50 (2")

Teknisk specifikation

Maximalt tillåtet arbetstryck (PN): 25 bar

Tryckregleringsområde (Ps): 0,5~6 bar

Utloppstryck Fabriksinställning: 3 bar

Arbetstemperaturområde: 0 ℃ (ej frysning) ~ (80 ℃

Ljudnivå (dB(A)): ≤ 30

Materialsammansättning

① Ventilhus, ventilkåpa, ventilspole: HPb59-1

② Tätningselement: EPDM

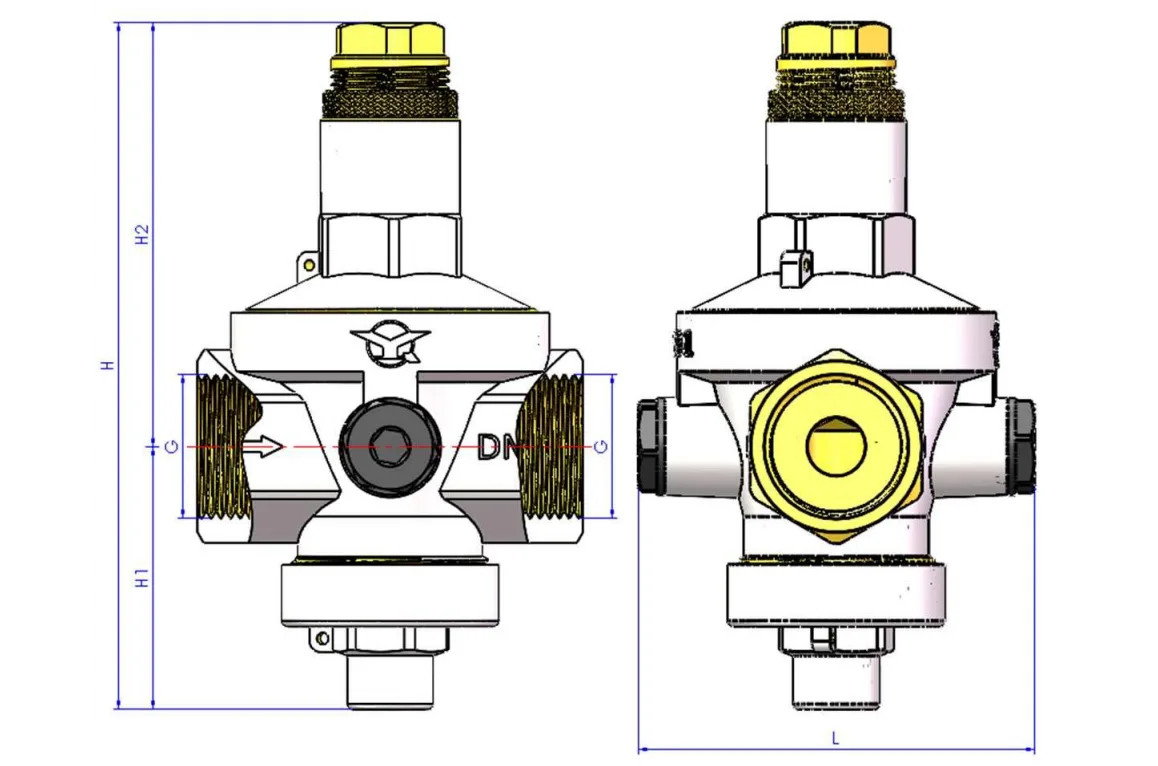

Produktdimension

Produktstruktur och arbetsprincip

Arbetsprincip

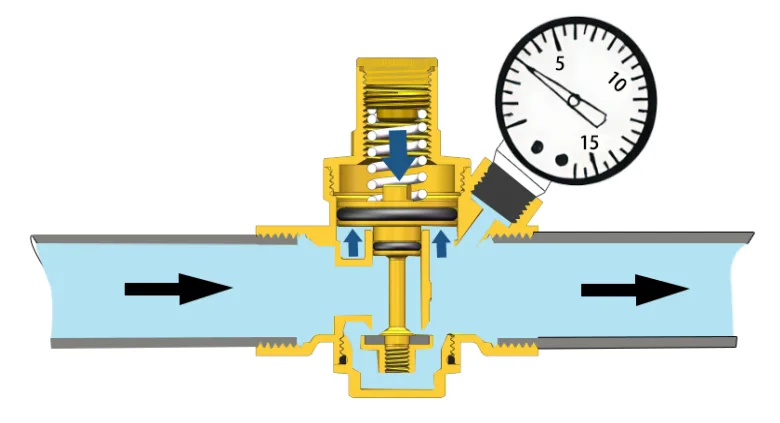

Kärnfunktionen hos membrantryckreduceringsventilen är den exakta moduleringen av höga inloppstryck till ett stabiliserat, kalibrerat utloppstryck, vilket säkerställer integriteten hos efterföljande hushålls- och industriella vätskesystem mot överspänningar eller lokala övertrycksförhållanden.

Mekanistiskt etablerar anordningen en hydraulisk jämvikt genom att balansera två primärkrafter: den statiska kraften som utövas av en förspänd fjäder, som förspänner ventilen mot ett öppet läge, mot den dynamiska stängningskraften som genereras av det uppströms vätsketrycket som verkar på den inre kolven. Denna kontinuerliga, självaktiverande balans upprätthåller effektivt ett konsekvent, reducerat trycktillstånd nedströms, vilket optimerar både vätsketillförsel och systemskydd.

Driftstatus under vattenförbrukning

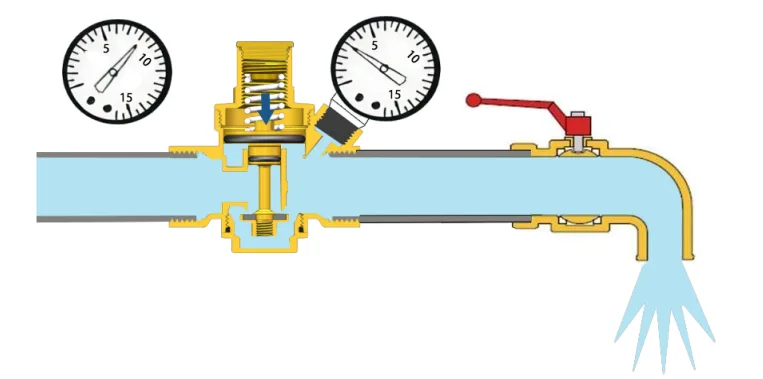

När vattenkranen öppnas överstiger kraften som utövas av den inre fjädern det uppåtriktade hydraultrycket som verkar på kolvens nedre yta. Följaktligen translaterar kolven nedåt och öppnar därigenom vätskeflödespassagen. När ytterligare nedströmskranar aktiveras, minskar mottrycket under kolven, vilket resulterar i en proportionell ökning av det volymetriska flödet genom tryckreduceringsventilen.

Driftstatus under nollflöde

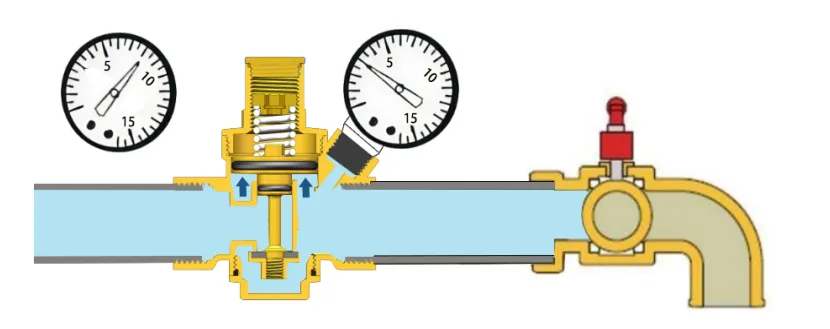

Vid stängning av en nedströmskran höjs det hydrauliska trycket i nedströmskretsen. Detta ökade tryck driver den inre kolven uppåt, tätar effektivt vätskepassagen och stabiliserar nedströmstrycket vid dess fördefinierade börvärde. Den momentana stängningen av tryckreduceringsventilen uppnås när den uppåtriktade hydrauliska kraften som verkar på kolven överstiger den motverkande kraften som utövas av den inre fjädermekanismen.

Installations- och driftsinstruktioner

4.1 Innan tryckreduceringsventilen installeras, rekommenderas det att tömma luft och smuts från rörsystemet.

4.2 Kontrollera vattenflödets riktning (indikerad med en pil på ventilhuset).

4.3 Tryckreduceringsventilen kan installeras på både vertikala och horisontella rörsektioner (inverterad installation är förbjuden).

4.4 Ventilen får inte installeras på platser där frysning kan förekomma, såsom utomhus, eftersom frysning kommer att skada enheten.

4.5 Tryckreduceringsventilen bör installeras på en lättillgänglig plats för tryckjustering och avläsning. Installation inom rörschakt rekommenderas inte på grund av risk för frysning.

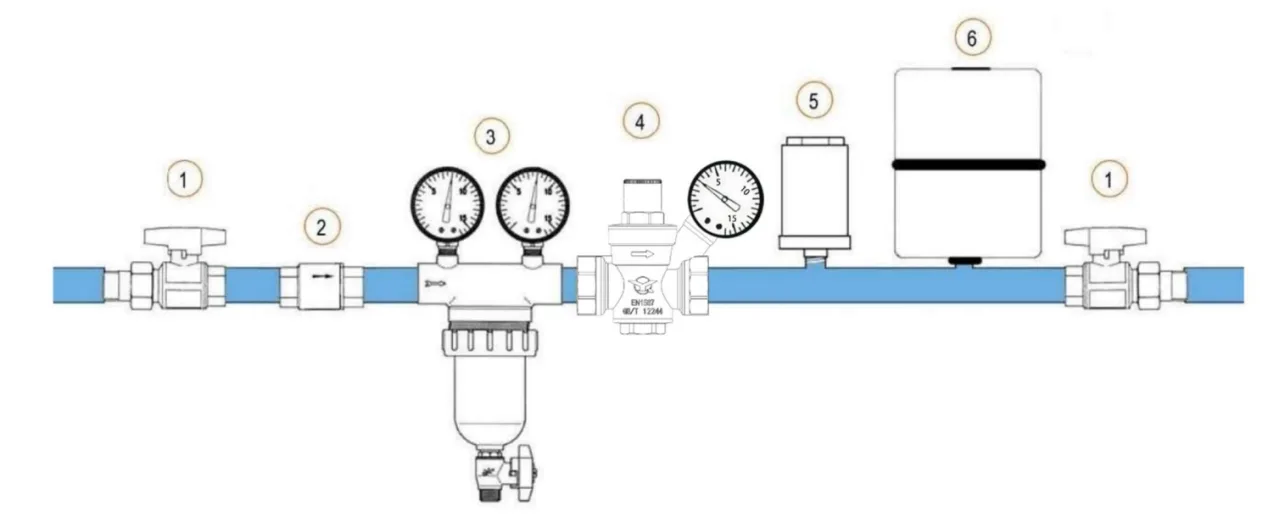

4.6 Fenomenet "vattenhammare" är en primär orsak till fel på tryckreducerande ventiler. Installationsmetoder som illustreras i figuren nedan rekommenderas, eftersom de optimerar driften för all nedströmsutrustning och underlättar underhållsuppgifter.

① Avstängningsventil: Installerad uppströms och nedströms tryckreduceringsventilen för att underlätta underhåll av olika utrustningar.

② Backventil: Förhindrar återflöde.

③ Filter: Filtrerar föroreningar i huvudförsörjningsröret för att förhindra nedsmutsning i all nedströmsutrustning och bibehålla deras prestanda.

④ Dynamisk stabil tryckreduceringsventil av kolvtyp.

⑤ Vattenslagsavledare: Förhindrar rörledningsfluktuationer när vattentillförseln återställs efter ett avbrott, vilket kan skada all nedströmsutrustning.

⑥ Expansionskärl: Används i varmvatten- och varmvattenlagringssystem där trycket kan stiga på grund av vätskevärme, vilket verkar för att absorbera övertryck.

tryckreglering

Tryckreduceringsventilens utloppstryck är fabriksinställt till 3 bar; nedströmstrycket kan justeras med följande metoder:

1.Stäng avstängningsventilen bakom tryckreduceringsventilen

2.Skruva av plastlocket moturs

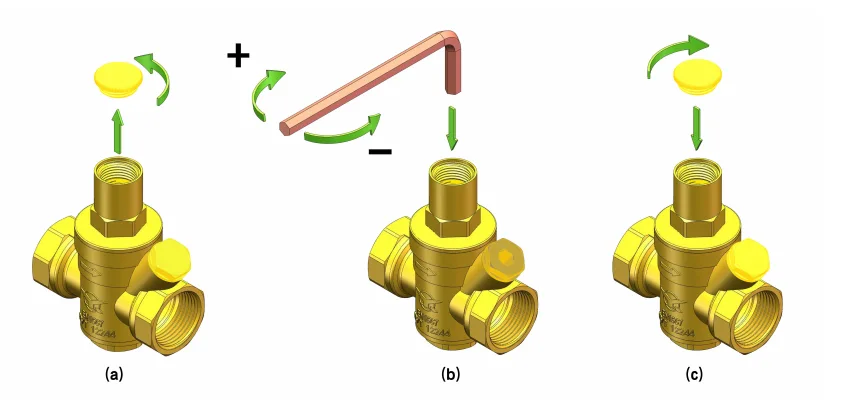

3. Sätt in en insexnyckel i tryckreduceringsventilens justeringslock för att justera: vrid medurs för att öka nedströmstrycket, vrid moturs för att minska nedströmstrycket (Figur b)

4. Tryckvärdet som visas på tryckreduceringsventilens tryckmätare är det justerade nedströmstrycket

5. När justeringen är klar, dra åt plastlocket medurs

För att undvika förekomsten av buller eller kavitationsfenomen, rekommenderas att hålla ett inlopps-till-utloppstryckreduktionsförhållande under 2,5. Till exempel, om det erforderliga utloppstrycket är 4 bar, bör inloppstrycket inte överstiga 10 bar. Om det behövs, överväg att installera ytterligare tryckreduceringsventiler i serie för att uppnå önskad tryckreduktion i steg.

Felsökning

① Tryckreducerande ventiler installerade i varmvattenledningar eller varmvattenlagringssystem kommer att uppleva en ökning av nedströmstrycket. Detta beror på att uppvärmning av vattnet ökar trycket, och när det inte finns någon vattenförbrukning är tryckreduceringsventilen i ett stängt tillstånd, vilket förhindrar att det ackumulerade trycket "släpps".

Lösning: Installera ett expansionskärl mellan varmvatteninloppet och tryckreduceringsventilen för att absorbera det ökade trycket.

② Inkonsekvent nedströmstryck med inställt tryckvärde. I områden med dålig vattenkvalitet kan föroreningar som strömmar genom tryckreduceringsventilen lätt samlas mellan ventilsätet och kolven, vilket förhindrar att ventilen stängs helt. Detta tillåter uppströmstrycket att sippra in i nedströmssidan, vilket höjer nedströmstrycket.

Lösning: Installera ett filter uppströms tryckreduceringsventilen och utför regelbunden rengöring.
