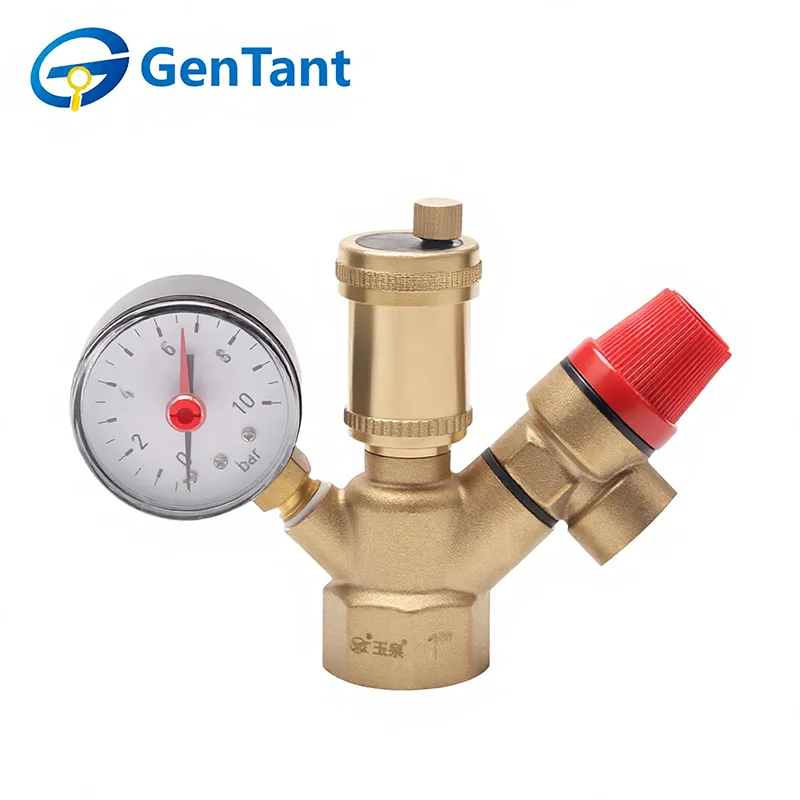

Pannsäkerhetsgrupp

En Boiler Safety Group är en integrerad, kritisk enhet designad för att ge omfattande skydd och driftkontroll för varmvattenpannsystem. Dess primära funktion kombinerar tre väsentliga säkerhetsmekanismer: en övertrycksventil för att automatiskt släppa ut övertryck och förhindra katastrofal övertryck; en tryckmätare för visuell övervakning i realtid av systemtrycket; och en unik kombinationsventil som integrerar ytterligare funktioner som flödesreglering, backventil eller påfyllningsventilfunktioner för att upprätthålla säkra vattennivåer och förhindra återflöde. Denna integrerade enhet säkerställer systemsäkerhet, driftsstabilitet och överensstämmelse med stränga värmeregler, skyddar mot skador och farliga förhållanden i panninstallationer för kommersiella och bostäder.

Produktfunktion och tillämpning

En Boiler Safety Group 1 är en integrerad skyddsenhet för autonoma värme- och tappvarmvattensystem (upp till 10 bar). Den kombinerar tre viktiga funktioner i en mässingskropp för att säkerställa driftsstabilitet.

Tryckskydd: En integrerad säkerhetsventil släpper ut vatten automatiskt om trycket överskrider den inställda gränsen, vilket förhindrar att tank eller rör går sönder.

Luftborttagning: En automatisk luftventil släpper kontinuerligt ut gaser och förhindrar "luftlås", oljud och inre korrosion.

Övervakning: En inbyggd manometer ger visuell spårning av systemtrycket i realtid.

Används i slutna värme- och varmvattensystem, skyddar den pannor och indirekta varmvattenberedare från termisk expansion. Det är viktigt för att upprätthålla säkerheten i privata hem med oberoende gas-, el- eller fastbränslevärmekällor.

Produktparameter (specifikation)

Teknisk specifikation

Nominellt tryck, MPa: 1,0

Testtryck, MPa: 1,5

Driftstemperatur i rörledning: upp till +120 °C

Anslutningsstorlek, tum: 1

Säkerhetsventilens inställningstryck, bar: 3,0

Lägsta driftmedeltryck, bar: 0,05

Materialsammansättning

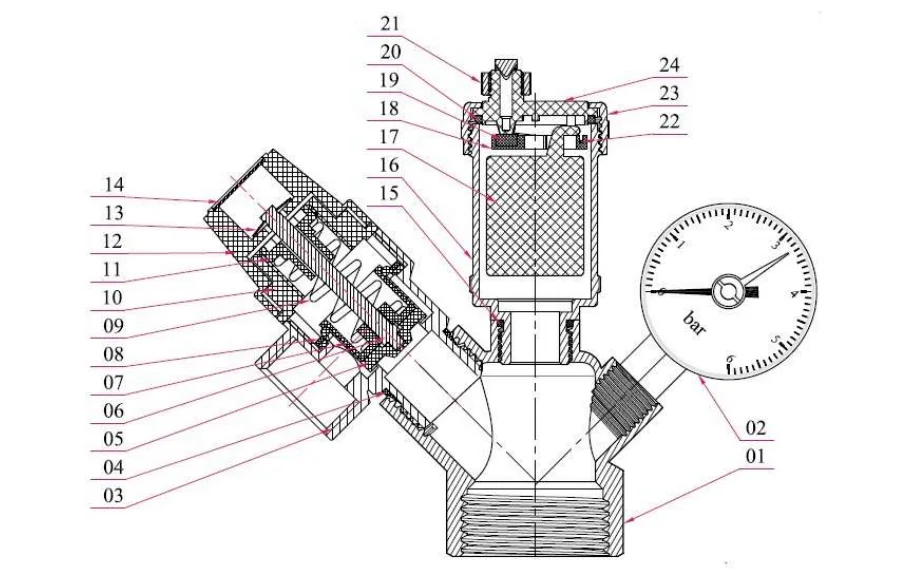

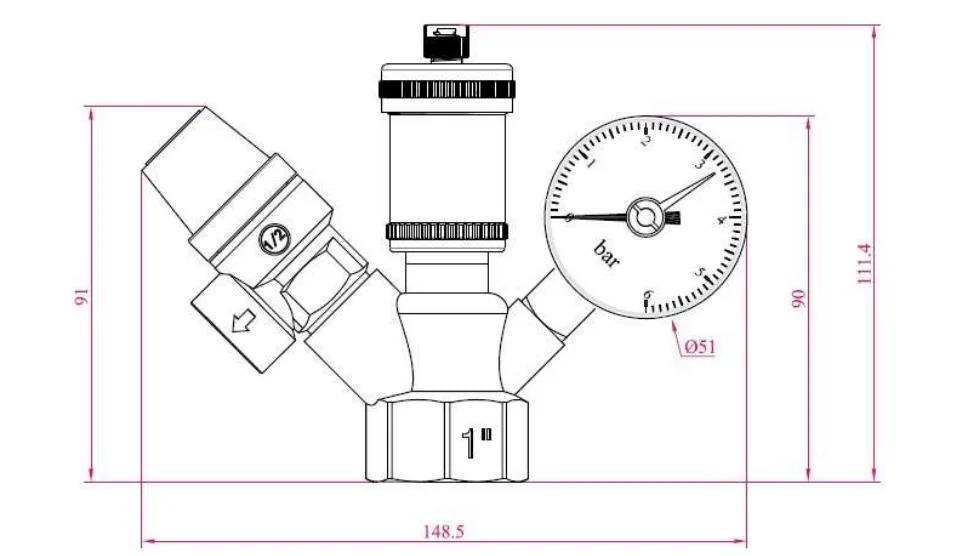

Produktdimension

Arbetsprincip

Pannsäkerhetsgrupp 1 fungerar som en automatisk "vakthund" för ditt värmesystem. Vid driftsättning börjar den automatiska luftventilen omedelbart tömma instängda gaser för att säkerställa effektiv cirkulation och förhindra korrosion.

Under normal drift ger manometern konstant diagnostik: låga värden tyder på läckage eller fel på expansionskärlet, medan höga värden varnar för överhettning eller ånggenerering. I en nödsituation, om trycket når 3-bars gränsen, utlöses säkerhetsventilen omedelbart och släpper ut överskottsvätska för att förhindra ett katastrofalt rör eller pannabrott.

Installations- och driftsinstruktioner

Plats: Installera Pannsäkerhetsgrupp 1 direkt vid utloppet från värmegeneratorn eller pannan.

Rensa vägen: Se till att det inte finns några avstängningsventiler installerade på rörledningen mellan säkerhetsgruppen och den skyddade enheten.

Orientering: Montera enheten så att luftventilen och säkerhetsventilen är perfekt vertikala. Placera tryckmätaren så att den är lätt synlig för operatören.

Kontroll före installation: Före installation eller borttagning, kontrollera att rörledningssystemet är helt trycklöst.

Drift- och säkerhetskrav

Driftsgränser: Använd säkerhetsgruppen endast inom de specificerade temperatur- och tryckområdena (max. 1,0 MPa / 10 bar) som anges i denna manual.

Förebyggande underhåll: För att förhindra att säkerhetsventilspolen fastnar, testa ventilen manuellt minst en gång i månaden. Utför detta test genom att vrida ventilhandtaget medurs tills ett tydligt klick hörs.

Säkerhetsmandat: Använd aldrig säkerhetsgruppen i system som överskrider dess nominella maximala tryck på 1,0 MPa.
