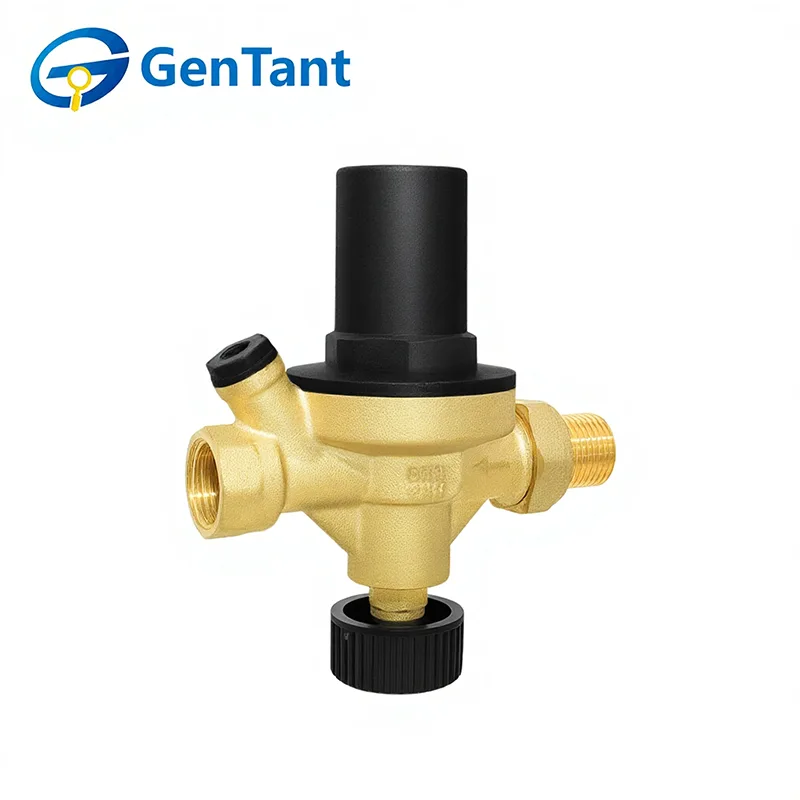

Automatisk påfyllningsventil

Automatiska påfyllningsventiler är konstruerade komponenter som är nödvändiga för moderna vätske- och gashanteringssystem, designade för att exakt reglera och kontrollera flödet av vätskor eller gaser under påfyllningsoperationer. Dessa ventiler öppnar, kontrollerar och stänger automatiskt för att dispensera en förutbestämd volym media i behållare, tankar eller system, vilket säkerställer noggrannhet, repeterbarhet och minskning av avfall över processer. Deras kärnfunktion är att förbättra drifteffektiviteten, förbättra säkerheten genom att förhindra överfyllning och upprätthålla konsekvent produktkvalitet i applikationer som sträcker sig från vattenbehandling och kemisk bearbetning till dryckesdispensering och läkemedelsproduktion.

Produktfunktion och tillämpning

Denna integrerade automatiska påfyllningsventil kombinerar flera funktioner inklusive filtrering, tryckminskning, avstängning och kontroll. Dess design med stora membran säkerställer hög känslighet och tillförlitlig aktivering, vilket bibehåller ett stabilt utloppstryck även under fluktuerande inloppsförhållanden. Det inbyggda återflödesskyddet ger ett kritiskt skydd mot förorening av dricksvatten.

Den är idealisk för uppvärmning, kylning och kylvattensystem med slutna kretsar. Den är installerad på tillsatsvattenledningar för att automatiskt fylla på vatten och bibehålla exakt systemtryck. Det förhindrar omvänt flöde under tryckfall i tillförseln, vilket säkerställer driftsäkerhet och överensstämmelse med hälsostandarder inom HVAC, industriell cirkulation och distriktsenergitillämpningar.

Produktparameter (specifikation)

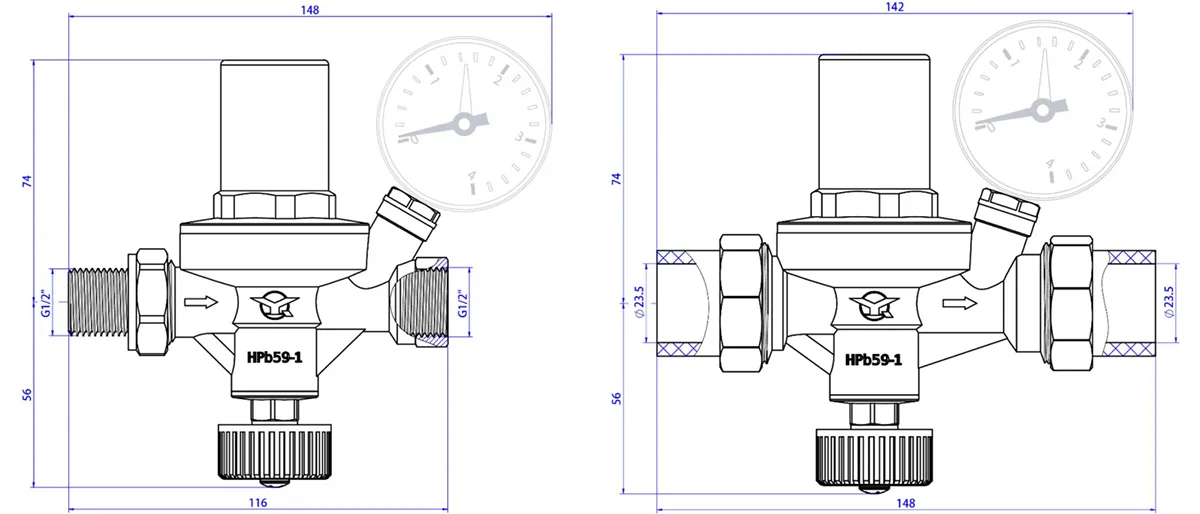

Anslutningstyp

Automatisk påfyllningsventilanslutning:DN15 (1/2")

Dubbel PPR Automatisk påfyllningsventilanslutning: 25PPR

Teknisk specifikation

① Maximalt inloppstryck: 16 bar

② Tryckjusteringsområde: 0,2 – 6 bar

③ Fabriksförinställt tryck: 1,5 bar

④ Filternät: 60 mesh (0,28 mm)

⑤ Tillämpligt temperaturområde: 5 – 70 °C

⑥ Tryckmätaranslutning: G1/4"

Materialsammansättning

① Huvuddel: HPb59-1 (blyad mässing)

② Tätning: EPDM (Ethylen Propylene Diene Monomer)

③ Filterskärm: S304 (rostfritt stål 304)

Installations- och driftsinstruktioner

①installation

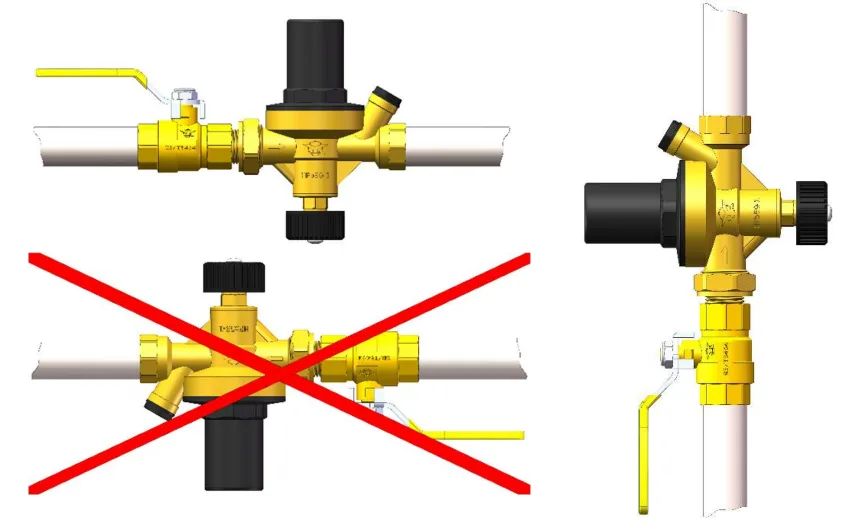

Denna produkt kan installeras antingen horisontellt eller vertikalt i rörledningen, men får inte installeras upp och ner.

Ventilens utloppstryck är minst 0,3 kg högre än systemets statiska tryck.

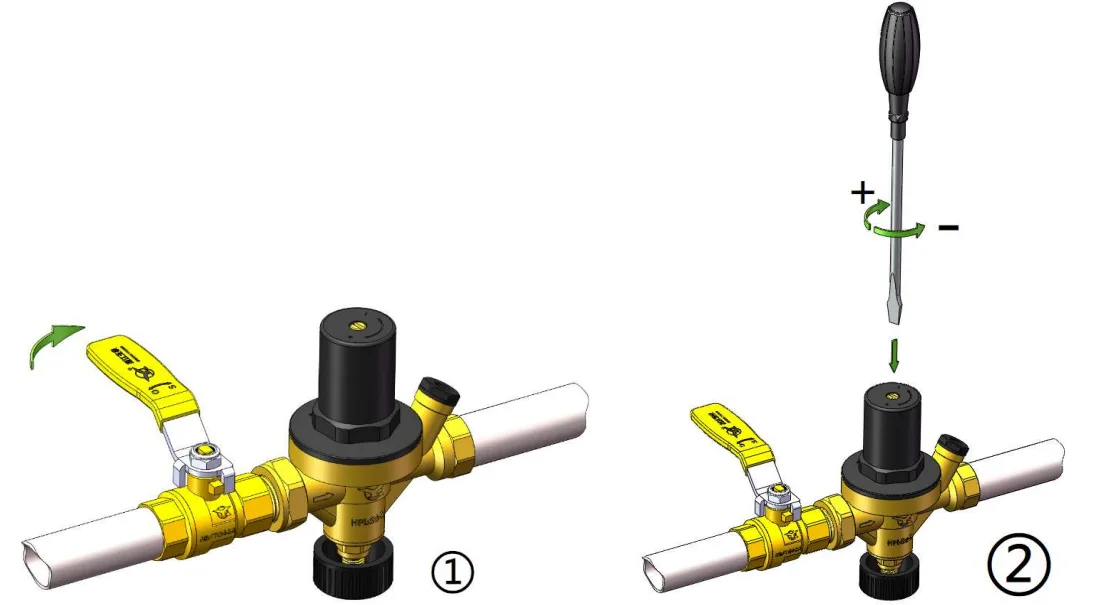

②Tryckjustering

Stäng uppströmsventilen.

Använd en platt skruvmejsel för att justera reglerskruven på plastlocket: vrid medurs för att öka utloppstrycket och moturs för att minska utloppstrycket. Justera tills önskat utloppstryck uppnås.

Öppna uppströmsventilen.

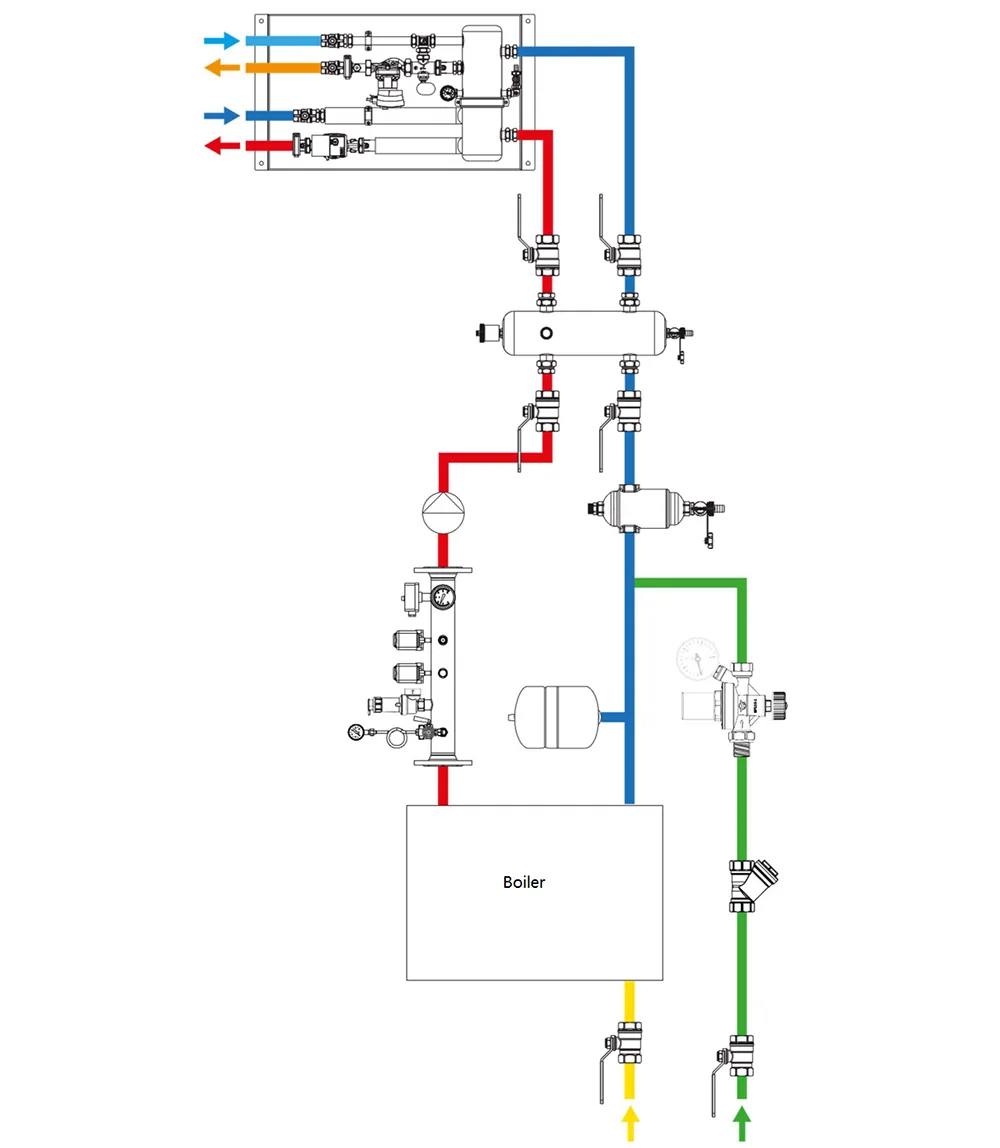

③Applikationsscenarier
