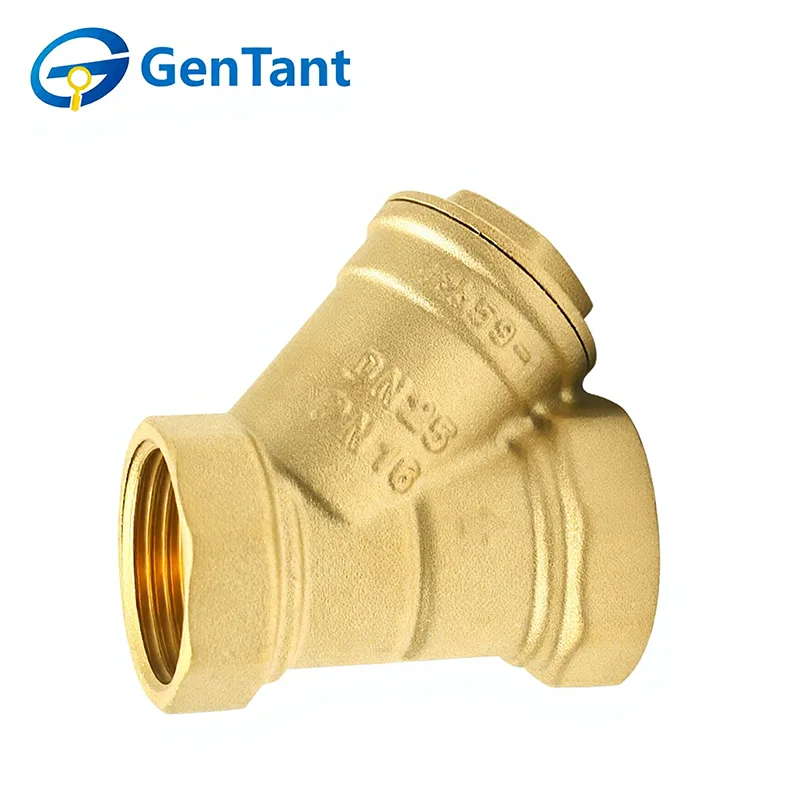

Silventil av Y-typ

Som en pålitlig global leverantör inkluderar vår portfölj mångsidiga silventiler av Y-typ och korgsilar som uppfyller rigorösa internationella standarder. Köp tillförlitliga filtreringslösningar från GenTant för att dra nytta av konkurrenskraftiga grossistpriser, professionell OEM-tillverkning och 100 % fabrikstestad kvalitet. Vi bjuder in globala distributörer och entreprenörer att initiera bulkanskaffning och uppleva vår logistik och tekniska support i världsklass. Säkra ditt rörsystems integritet med GenTants beprövade filtreringsteknik.

Produktfunktion och tillämpning

Silventilen av Y-typ är en viktig skyddskomponent med en cylindrisk nätskärm inrymd i en diagonal "Y"-gren. Denna design gör att den kan fånga upp sand, avlagringar och skräp med minimalt tryckfall. Dess primära tillämpning är i kommersiella HVAC- och hushållsvattenledningar, där den installeras uppströms om dyr utrustning som pumpar och mätare för att förhindra igensättning. Dess kompakta form gör den idealisk för trånga utrymmen i byggnader av mekaniska rum.

Produktparameter

Teknisk specifikation

Nominellt tryck: 1,6 MPa

Arbetsmedium: vatten, olja, icke-frätande och icke brandfarliga gaser

Driftstemperatur: -10°C ≤ T ≤ 120°C

Gängan överensstämmer med ISO 228-standarden

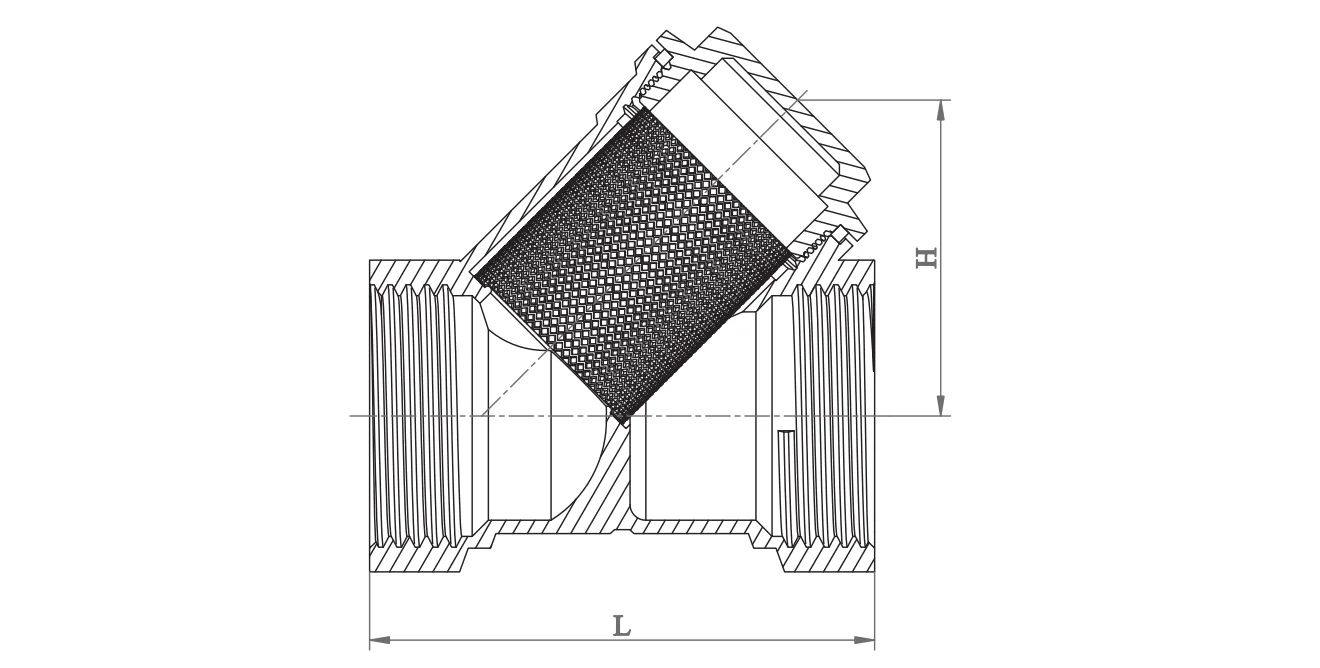

Produktdimension

Installationsriktlinjer

Systemförberedelse: Se till att rörledningen är spolad från allt byggskräp före installation. Ta bort skyddskåporna och kontrollera att det inre nätet sitter korrekt.

Riktningsflöde: Silarna är enkelriktade. Se till att pilen på ventilhuset pekar i vätskeflödets riktning. För silventil av Y-typ måste skärmhuset peka nedåt för att tyngdkraften ska kunna hjälpa till vid uppsamling av skräp.

Korrekt verktyg: Sätt en skiftnyckel endast på den sexkantiga änden närmast röret som ska gängas. Applicera inte vridmoment över ventilhuset, eftersom detta kan orsaka permanent deformation.

Gängtätning: Använd PTFE-tejp eller tätningsmedel strikt på hanrörsgängor. Låt inte överskott av tätningsmedel komma in i ventilen, eftersom det kan täppa till filternätet.

Avstånd: Se till att det finns tillräckligt med utrymme under sillocket för att möjliggöra borttagning av skärm och rengöring vid framtida underhåll.

Bruksanvisning

Funktion: Dessa ventiler är endast konstruerade för mekanisk filtrering. De är passiva komponenter som skyddar nedströmsutrustning som pumpar, mätare och värmeväxlare.

Första driftsättning: Efter att systemet startar, övervaka tryckfallet över silen. En betydande minskning indikerar att skärmen har samlat upp skräp från första "start" och kräver omedelbar rengöring.

Tryckgränser: Se till att driftsförhållandena inte överskrider de stämplade tryck- och temperaturvärdena för att förhindra fel i huset.

Inspektion & Underhåll

Regelbunden rengöring: Skruva av silhuven med jämna mellanrum för att ta bort och rengöra det rostfria nätet. Frekvensen beror på vätskans sedimentnivåer.

Tätningsinspektion: Inspektera lockets packning eller O-ring när silen öppnas. Byt ut om några tecken på slitage eller tillplattning är synliga för att förhindra läckage.

Filtervård: Rengör nätet med en mjuk borste och vatten. Använd inte en skadad eller deformerad skärm, eftersom förbikopplat skräp kommer att skada nedströms komponenter.

Säkerhetsprotokoll: Försök aldrig att öppna sillocket medan systemet är under tryck. Isolera sektionen och avlasta allt inre tryck före service.

Tätningskompensation: Om en läcka uppstår vid locket, dra åt locket något. Om läckaget kvarstår, byt ut packningen istället för att dra åt för hårt.
