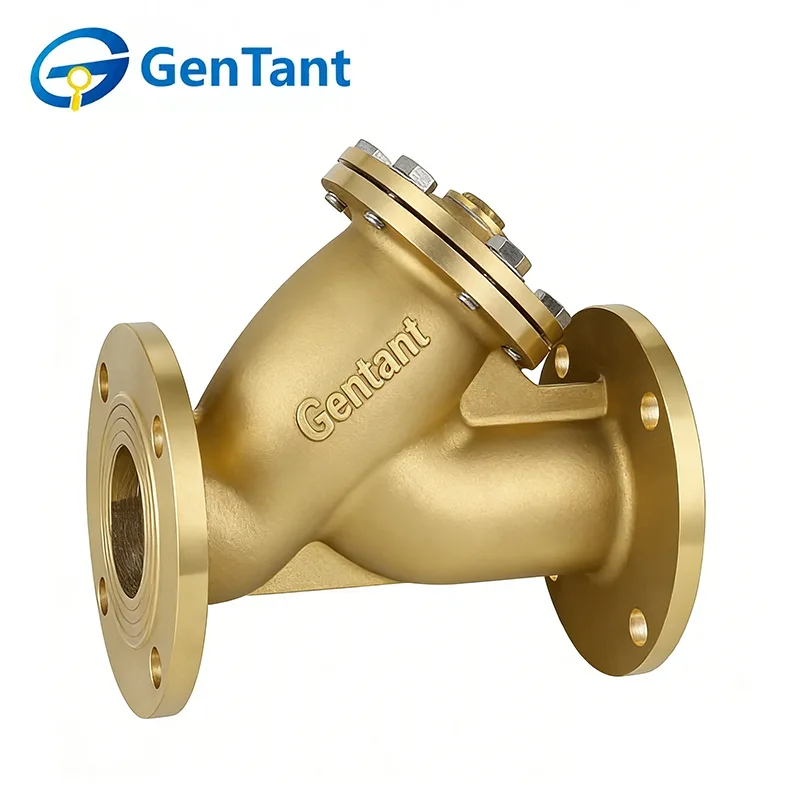

Flänsad silventil

Flänsade silventiler är viktiga komponenter som är designade för att filtrera bort skräp, partiklar och föroreningar från vätskor och gaser, skydda rörledningar och nedströmsutrustning samtidigt som de säkerställer smidig och effektiv systemdrift. Med en flänsanslutningsdesign ger dessa ventiler säker installation, enkelt underhåll och hög flödeskapacitet, vilket gör dem idealiska för industriella, kemiska och energitillämpningar.

Produktfunktion och tillämpning

Flänsförsedda silventiler kännetecknas av sina bultade flänsändar, som ger överlägsen strukturell integritet och en läckagesäker tätning för rörledningar med stor diameter. Deras primära egenskap är det enkla inline-underhållet, vilket möjliggör snabb borttagning av filterelementet i högflödessystem. De används i stor utsträckning i nät för kommersiella byggnader, brandskyddssystem och stora HVAC-kylare, där säkra anslutningar och konsekvent skydd mot stora skräp krävs.

Produktparameter

Teknisk specifikation

Nominellt tryck: 1,6 MPa

Arbetsmedium: vatten, olja, icke-frätande och icke brandfarliga gaser

Driftstemperatur: -20°C ≤ T ≤ 150°C

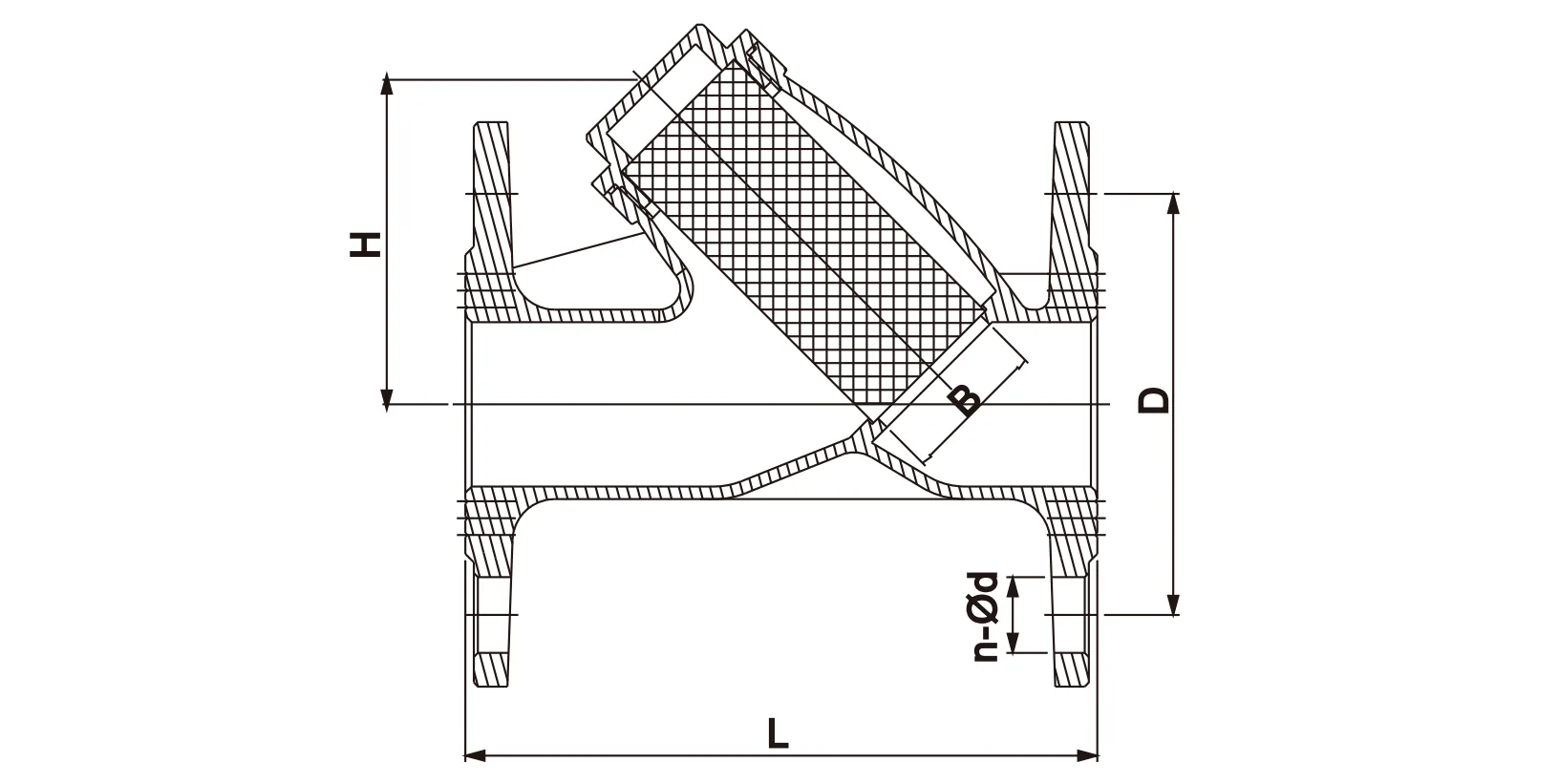

Produktdimension

Installationsriktlinjer

Systemförberedelse: Se till att rörledningen är spolad från allt byggskräp före installation. Ta bort skyddskåporna och kontrollera att det inre nätet sitter korrekt.

Riktningsflöde: Silventiler med flänsar är enkelriktade. Se till att pilen på ventilhuset pekar i vätskeflödets riktning. För Y-silar måste skärmhuset peka nedåt för att tyngdkraften ska kunna hjälpa till vid uppsamling av skräp.

Korrekt verktyg: Sätt en skiftnyckel endast på den sexkantiga änden närmast röret som ska gängas. Applicera inte vridmoment över ventilhuset, eftersom detta kan orsaka permanent deformation.

Gängtätning: Använd PTFE-tejp eller tätningsmedel strikt på hanrörsgängor. Låt inte överskott av tätningsmedel komma in i ventilen, eftersom det kan täppa till filternätet.

Avstånd: Se till att det finns tillräckligt med utrymme under sillocket för att möjliggöra borttagning av skärm och rengöring vid framtida underhåll.

Bruksanvisning

Funktion: Dessa flänsade silventiler är endast utformade för mekanisk filtrering. De är passiva komponenter som skyddar nedströmsutrustning som pumpar, mätare och värmeväxlare.

Första driftsättning: Efter att systemet startar, övervaka tryckfallet över silen. En betydande minskning indikerar att skärmen har samlat upp skräp från första "start" och kräver omedelbar rengöring.

Tryckgränser: Se till att driftsförhållandena inte överskrider de stämplade tryck- och temperaturvärdena för att förhindra fel i huset.

Inspektion & Underhåll

Regelbunden rengöring: Skruva av silhuven med jämna mellanrum för att ta bort och rengöra det rostfria nätet. Frekvensen beror på vätskans sedimentnivåer.

Tätningsinspektion: Inspektera lockets packning eller O-ring när silen öppnas. Byt ut om några tecken på slitage eller tillplattning är synliga för att förhindra läckage.

Filtervård: Rengör nätet med en mjuk borste och vatten. Använd inte en skadad eller deformerad skärm, eftersom förbikopplat skräp kommer att skada nedströms komponenter.

Säkerhetsprotokoll: Försök aldrig att öppna sillocket medan systemet är under tryck. Isolera sektionen och avlasta allt inre tryck före service.

Tätningskompensation: Om en läcka uppstår vid locket, dra åt locket något. Om läckaget kvarstår, byt ut packningen istället för att dra åt för hårt.
